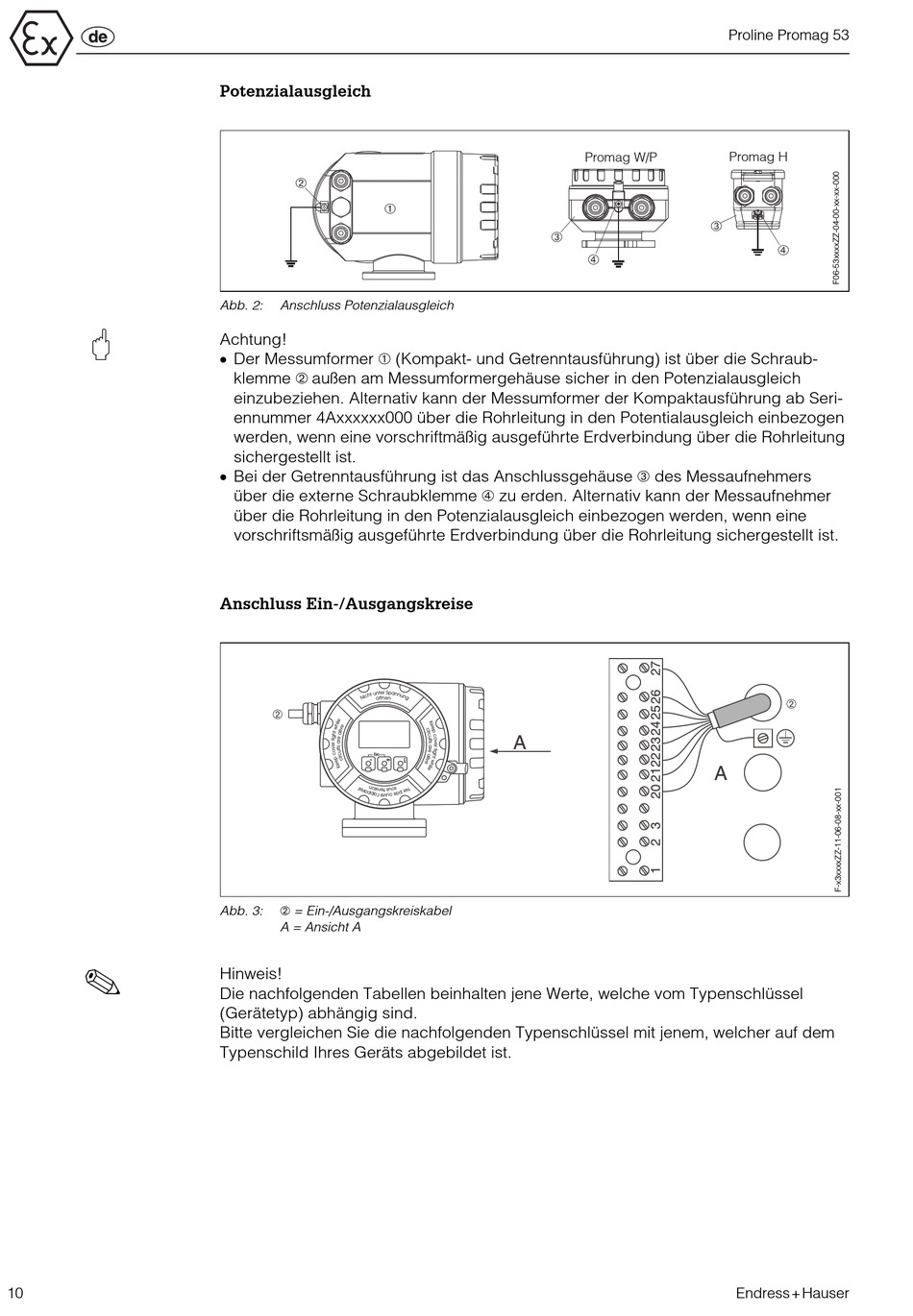

Endress+Hauser Proline Promag 53 P Ex-Dokumentation Zu Den Betriebsanleitungen Seite 12

"
!
10
Potenzialausgleich
➁
➀
Abb. 2: Anschluss Potenzialausgleich
Achtung!
• Der Messumformer ➀ (Kompakt- und Getrenntausführung) ist über die Schraub-
klemme ➁ außen am Messumformergehäuse sicher in den Potenzialausgleich
einzubeziehen. Alternativ kann der Messumformer der Kompaktausführung ab Seri-
ennummer 4Axxxxxx000 über die Rohrleitung in den Potentialausgleich einbezogen
werden, wenn eine vorschriftmäßig ausgeführte Erdverbindung über die Rohrleitung
sichergestellt ist.
• Bei der Getrenntausführung ist das Anschlussgehäuse ➂ des Messaufnehmers
über die externe Schraubklemme ➃ zu erden. Alternativ kann der Messaufnehmer
über die Rohrleitung in den Potenzialausgleich einbezogen werden, wenn eine
vorschriftsmäßig ausgeführte Erdverbindung über die Rohrleitung sichergestellt ist.
Anschluss Ein-/Ausgangskreise
➁ = Ein-/Ausgangskreiskabel
Abb. 3:
A = Ansicht A
Hinweis!
Die nachfolgenden Tabellen beinhalten jene Werte, welche vom Typenschlüssel
(Gerätetyp) abhängig sind.
Bitte vergleichen Sie die nachfolgenden Typenschlüssel mit jenem, welcher auf dem
Typenschild Ihres Geräts abgebildet ist.
Promag W/P
➂
➂
➃
Proline Promag 53
Promag H
➃
Endress+Hauser
