INSTRUCTIONS POUR LE MONTAGE

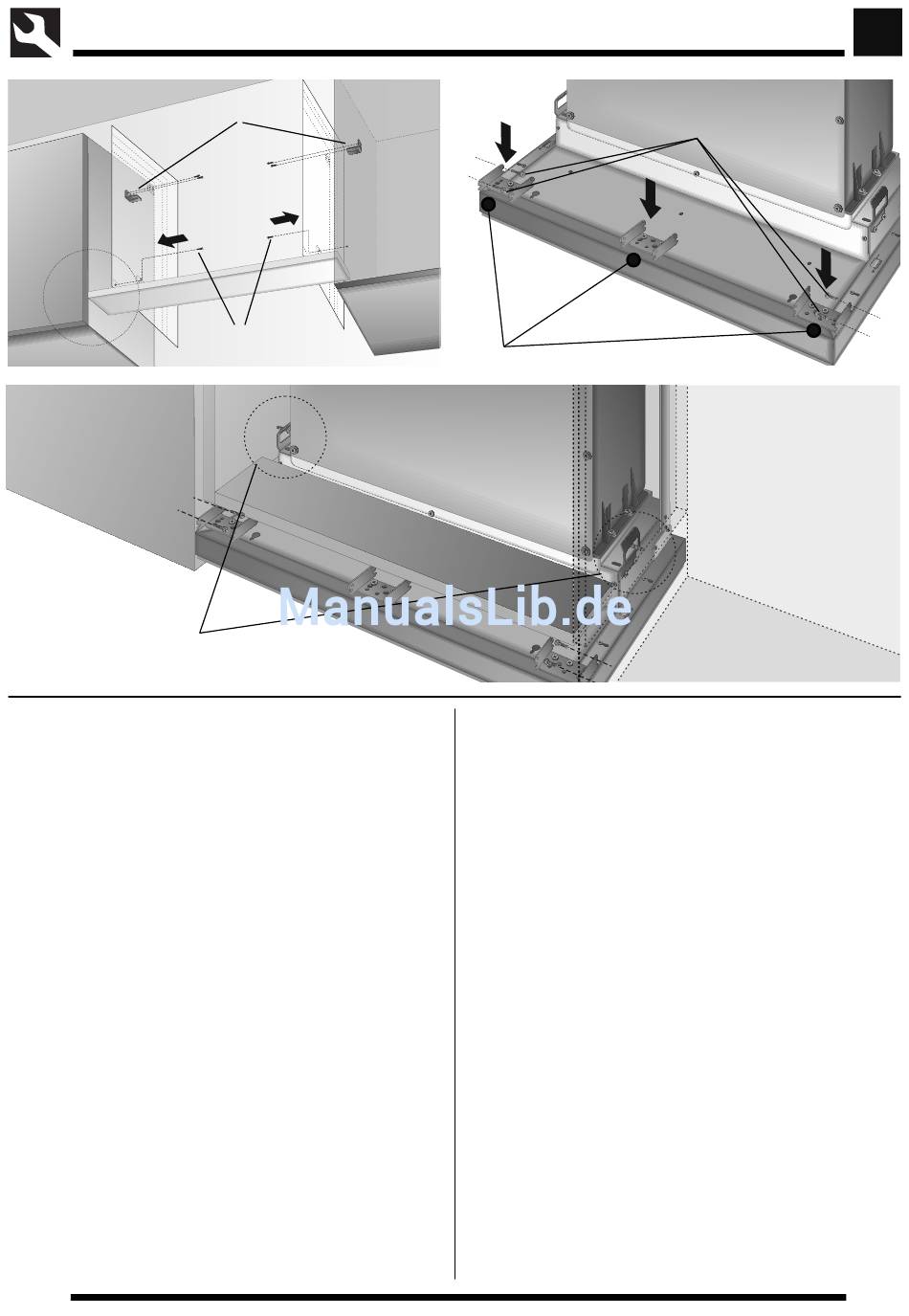

FIG. 9
FIG. 11
7
Régler la partie télescopique postérieure en agissant
sur les vis appropriées, jusqu'à arriver au mur. Une
fois en position, serrer à nouveau les vis (FIG.8).
8
Réintroduire le fi ltre anti-gras.
MISE EN PLACE SEMI-VISIBLE
ouverture vitre en modalité HORIZONTALE
MISE EN PLACE INVISIBLE
ouverture vitre en modalité INCLINÉE
La hotte, à peine enlevée de l'emballage, se présente
avec deux ressorts de pré-fi xation (E) et deux longues
brides de fi xation (G) sur les côtés de celle-ci.
Les ressorts bloquent de façon provisoire la hotte à
l'intérieur du meuble mural et donnent la possibilité,
à une seule personne, de terminer la mise en place,
tandis que les longues brides de fi xation serrent
défi nitivement la partie supérieure au meuble mural.
L'ouverture de la vitre de la hotte est enregistrée par
la maison productrice en modalité inclinée.
CR109
B
A
E
FIG. 10
P
1
Utiliser le calibre di perçage, pour la version
souhaitée, pour noter les points corrects sur les
côtés internes du meuble mural où devront être
introduites les vis pour les ressorts de pré-fi xation
(A) et les petites équerres de fi xation (B) (FIG.5).
2
Enlever le fi ltre anti-gras de la hotte.
3
Si l'on choisit la mise en place de la hotte dans
la version invisible, la vitre est déjà enregistrée
dans la modalité correcte I (Inclinée).
Si l'on choisit la mise en place de la hotte dans la
version semi-invisible, s'assurer que la vitre soit
fermée avant de changer la modalité d'ouverture.
- Dévisser légèrement sans enlever les vis (C)
situées à droite et à gauche de la hotte.
- Déplacer les glissières internes en agissant sur
les vis en portant la fl èche (D) de contrôle en
position H (Horizontal).
- Revisser les vis (C) en bloquant ainsi les glis-
sières internes.
