ISTRUZIONI PER IL MONTAGGIO

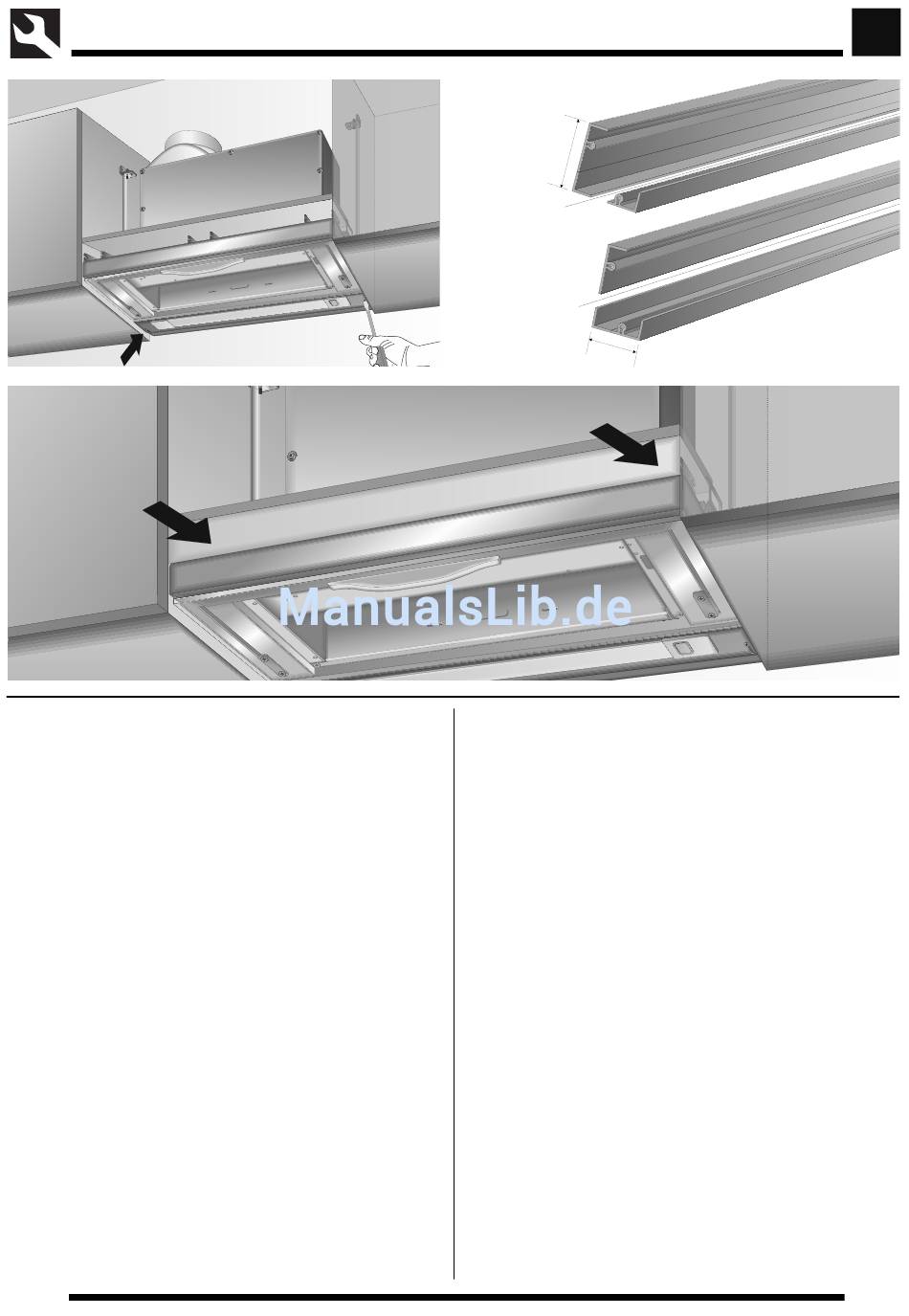

FIG. 12
FIG. 14
4
Fissare i tre supporti speciali (P) che hanno una
doppia funzione, quelli esterni fi ssano anterior-
mente la cappa (FIG.10) e tutti e tre bloccano il
carter in pvc a copertura nella fase fi nale (FIG.14).
5
Inserire la cappa all'interno del pensile, senza fi ltro
antigrasso, facendo scattare le molle pre-fi ssaggio
(E) sulle viti precedentemente avvitate (FIG.11).
6
Assicurarsi che la cappa sia ben allineata con il
mobile.
Bloccare la parte anteriore della cappa inserendo
lateralmente le viti (G) nel pensile sui supporti a
destra e sinistra (FIG.10).
7
Collegare le squadrette di fi ssaggio (B) (FIG.7)
precedentemente fi ssate all'interno del pensile alle
due lunghe staffe di fi ssaggio (G) ai lati della cappa
tramite due viti M4 a corredo, serrando quanto
basta fi no al perfetto allineamento della cappa con
il pensile nella parte posteriore sottostante.
8
Regolare la parte telescopica posteriore agendo
sulle apposite viti (FIG.12) fi no al contatto con il
CR109
FIG. 13
36mm
26mm
muro. Raggiunta la posizione, serrare nuovamente
le viti.
9
Per coprire lo spazio tra la cappa e la parte inferiore
del pensile utilizzare il profi lo in PVC in dotazione.
In base all'altezza di cui si necessita, utilizzare i
pretagli per rimuovere la parte del profi lo ecce-
dedente e ottenere quindi la misura desiderata
(FIG.13). (Nella versione invisibile 26mm e nella
versione semi-invisibile 36mm).
10 Reinserire il fi ltro antigrasso.
