ISTRUZIONI PER IL MONTAGGIO

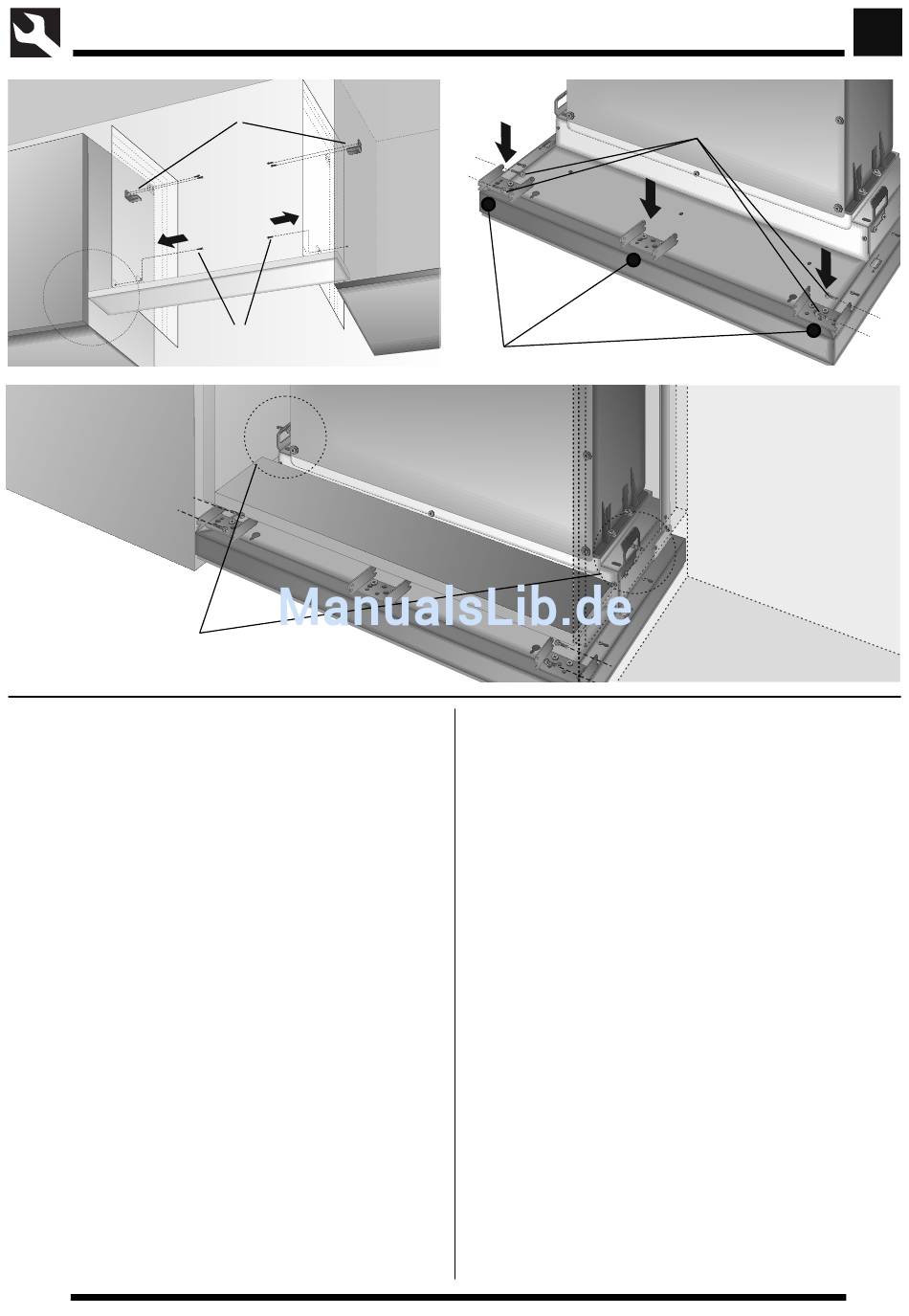

FIG. 9
FIG. 11
7 Regolare la parte telescopica posteriore agendo sulle
apposite viti, fi no al contatto con il muro. Raggiunta
la posizione, serrare nuovamente le viti (FIG.8).
8 Reinserire il fi ltro antigrasso.
INSTALLAZIONE SEMI-INVISIBILE
apertura vetro in modalità ORIZZONTALE
INSTALLAZIONE INVISIBILE
apertura vetro in modalità INCLINATA
La cappa, appena estratta dall'imballo, si presenta
con due molle pre-fi ssaggio (E) e due lunghe staffe
di fi ssaggio (G) ai lati della stessa.
Le molle bloccano provvisoriamente la cappa all'in-
terno del pensile e danno la possibilità, a una sola
persona, di terminare l'installazione, mentre le lunghe
staffe di fi ssaggio serrano defi nitivamente la parte
posteriore con il pensile.
L'apertura vetro della cappa è impostata dalla casa
produttrice in modalità inclinata.
CR109
B
A
E
FIG. 10
P
1 Utilizzare il foglio dima, per la versione desiderata,
per segnare i punti corretti sui fi anchi interni del
pensile dove inserire le viti per le molle pre-fi ssag-
gio (A) e le squadrette di fi ssaggio (B) (FIG.9).
2 Rimuovere il fi ltro antigrasso dalla cappa.
3 Se si sceglie l'installazione della cappa nella
versione invisibile, il vetro è già impostato nella
modalità corretta I (Inclinata).
Se si sceglie l'installazione della cappa nella ver-
sione semi-invisibile, assicurarsi che il vetro sia
chiuso prima di cambiarne la modalità di apertura.
- Svitare leggermente senza rimuovere le viti (C)
poste a destra e a sinistra della cappa.
- Spostare le guide interne agendo sulle viti por-
tando la freccia (D) di controllo in posizione H
(Orizzontale).
- Riavvitare le viti (C) bloccando cosi le guide
interne.
