MONTAGEANLEITUNG
Abb
. 9
Abb
. 11
7

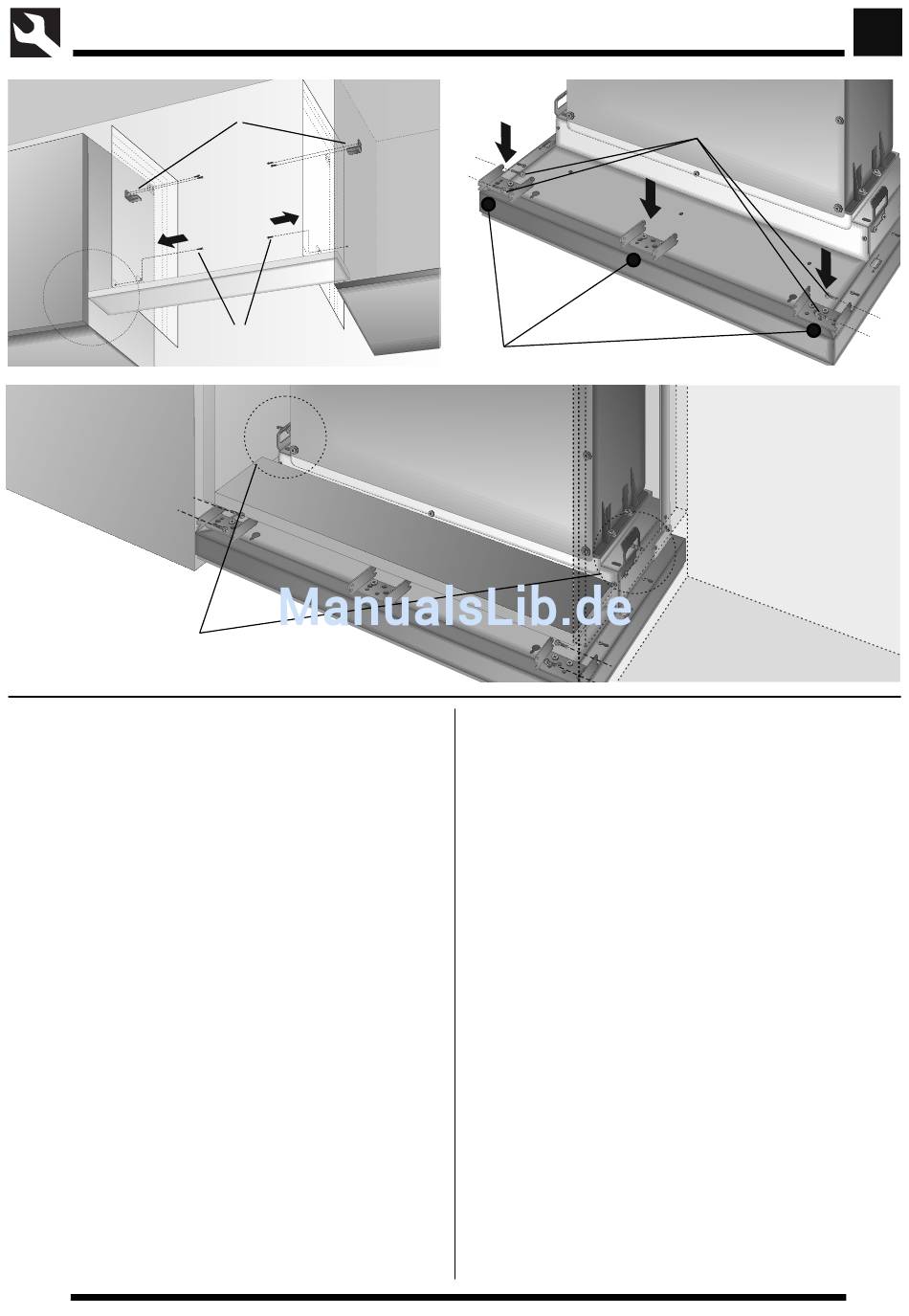

Lösen Sie leicht die Schrauben des Tiefenausgleichs
unten. Schieben Sie anschliessend diesen bis zum
Anschlag zur Rückwand. Ziehen Sie abschliessend
die gelösten Schrauben wieder vorsichtig an.
8
Setzen Sie den Fettfi lter wieder ein.
TEILSICHTBARE AUSFÜHRUNG
HORIZONTALES Öffnen des Glasauszuges
UNSICHTBARE AUSFÜHRUNG
SCHRÄGES Öffnen des Glasauszuges
Die Dunstabzugshaube ist immer mit zwei Vorbe-
festigungsfedern (E) und zwei Befestigungsbügeln
(G) bestückt. Die beiden Vorbefestigungsfedern
(E) ermöglichen eine provisorische Montage und
das einhängen durch nur eine Person. Die beiden
Befestigungsbügel (G) befestigen die Abzugshaube
im hinteren Bereich fertig im Hängeschrank. Die
Öffnungsweise des Glasauszuges ist ab Werk für die
unsichtbare Ausführung schräg nach unten eingestellt.
1
Verwenden Sie das Schablonenblatt für die
gewünschte Ausführung, um die korrekten
Punkte auf den Innenseiten des Hängeschranks
CR109
B
A
E
Abb
. 10
P
anzuzeichnen, an denen die Schrauben (A) für die
Vorbefestigungsfedern (E) und die Haltewinkel (B)
(Abb.5) eingesetzt werden müssen.
2
Entnehmen Sie den Fettfi lter aus der Dunstabzugs-
haube.
3
Für die unsichtbare Ausführung ist die Öffnungs-
weise des Glasauszugs bereits ab Werk korrekt
eingestellt I (unsichtbar).
Für die teilsichtbare Ausführung vergewissern Sie
sich dass der Glasauszug komplett eingefahren ist.
Ändern Sie die Öffnungsweise des Glasauszugs
wie folgt:
- Lösen Sie vorsichtig die Fixierschrauben (C)
rechts und links von der Dunstabzugshaube,
ohne sie zu entfernen.
- Nachdem die Fixierschrauben gelöst sind schie-
ben Sie den Umschalter der Öffnungsweise nach
links oder rechts, bis der Kontrollpfeil (D) auf die
Öffnungsweise H (Horizontal) zeigt.
- Ziehen Sie die zuvor gelösten Fixierschrauben (C)
wieder an, damit die Öffnungsweise festgehalten
werden kann.
DE
G
9
