Inhaltszusammenfassung für Wesco EVM 215

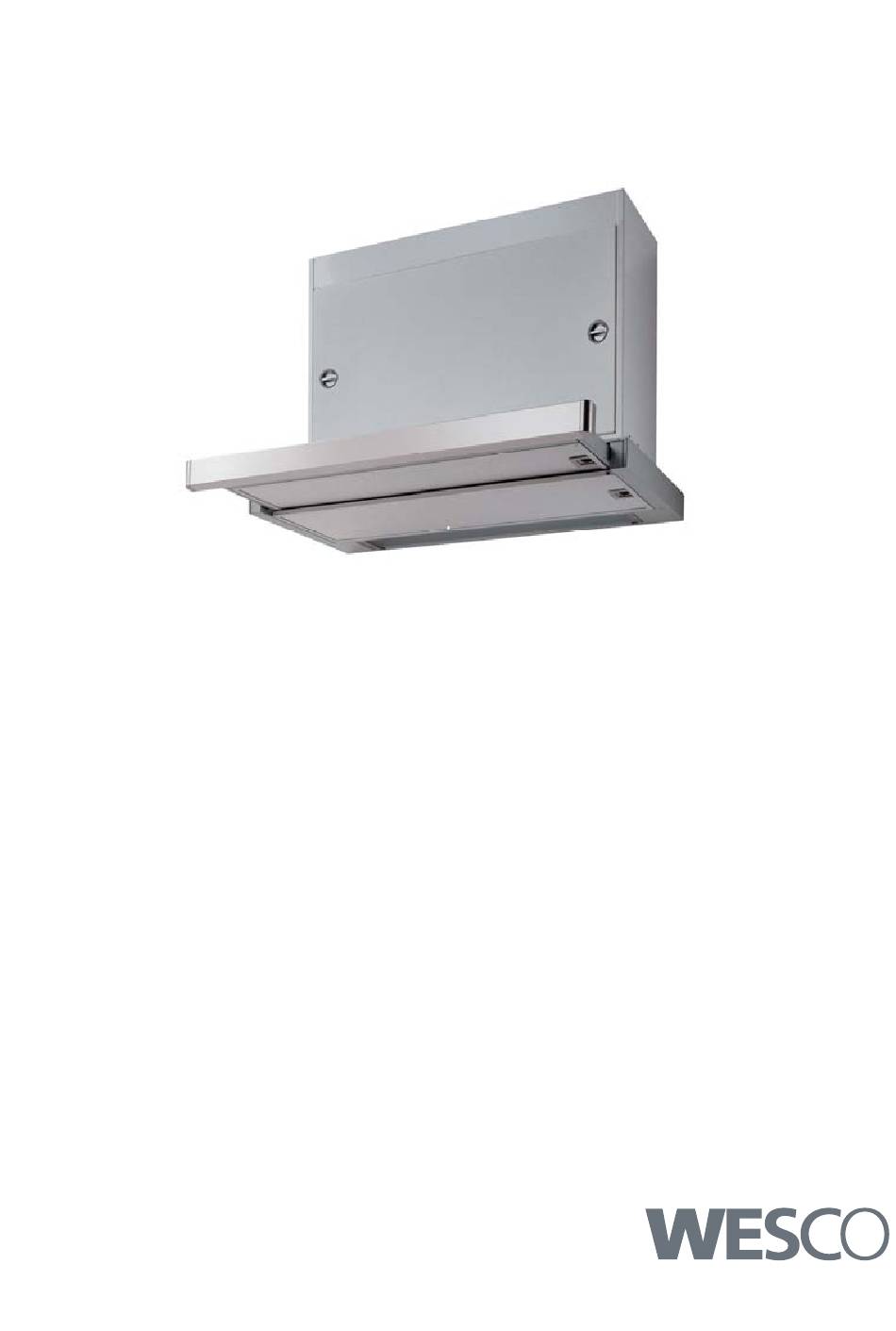

- Seite 1 Bedienungsanleitung l Mode d'emploi l Manuale d'istruzioni EVM 215...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................3 CHARAKTERISTIKEN ................................6 MONTAGE ..................................... 7 BEDIENUNG..................................10 REINIGUNG UND WARTUNG............................... 11 SOMMAIRE CONSIGNES DE SÉCURITÉ..............................12 CARACTERISTIQUES................................. 15 INSTALLATION..................................16 UTILISATION ..................................19 NETTOYAGE ET ENTRETIEN .............................. 20 INDICE INFORMAZIONI SULLA SICUREZZA............................ 21 CARATTERISTICHE................................24 INSTALLAZIONE ................................. -
Seite 3: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. - Seite 4 Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Seite 5 Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...
-
Seite 6: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Geblä- segruppe, Filter Luftleitgitter Luftaustritt Flansch ø 120 mm Abdeckprofil Pos. Montagekomponenten Schrauben 3,5 x 16 Schrauben 2,9 x 12,7 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung... -
Seite 7: Montage
MONTAGE Platzbedarf... - Seite 8 Bohren der Trägerplatte und Montage der Dunstabzugshaube • Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphalterungen fixiert werden. • An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung an- bringen.
-
Seite 9: Anschluss Bei Abluftbetrieb
Anschlüsse ANSCHLUSS BEI ABLUFTBETRIEB Für die Installation der Haube im Abluftbetrieb mit Hil- fe eines Rohres oder Schlauches vom selben Durch- messer wie der zuvor installierte Flansch (ø 150mm, ø 125 mm oder ø 120 mm) am Gebläseaustrittsstutzen anschließen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. -
Seite 10: Bedienung
BEDIENUNG Die verschiedenen Funktionen werden automatisch beim Ausziehen des Wrasenleitschirms eingeschaltet. Um die Funktionen wieder auszuschalten, den Wrasenleitschirm einschieben. SCHALTER FUNKTION L Beleuchtung Schaltet die Beleuchtung ein und aus Motor Schaltet den Gebläsemotor ein und aus 1. kleinste Gebläsestufe, diese Stufe ist für den geräuscharmen Dauerbe- trieb der Haube bei geringer Wrasenentwicklung auf dem Kochfeld ge- eignet. -
Seite 11: Reinigung Und Wartung
REINIGUNG UND WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden. • Den Wrasenleitschirm herausziehen. • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. -
Seite 12: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité... - Seite 13 Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à...
- Seite 14 Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.
-
Seite 15: Caracteristiques
CARACTERISTIQUES Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres Grille orientée Sortie de l’Air Flasque ø 120 mm Profil fermeture Réf. Q.té Composants pour l ’installation Vis 3,5 x 16 Vis 2,9 x 12,7 Vis 2,9 x 9,5 Q.té... -
Seite 16: Installation
INSTALLATION Encombrement... - Seite 17 Perçage du Plan de support et Montage de la Hotte • Il est possible d’installer la Hotte directe- ment sur le plan inférieur des Armoires mu- rales (650 mm. min. par rapport aux Pla- ques de Cuisson), à l’aide des Supports la- téraux par encliquetage.
-
Seite 18: Branchement Electrique
Branchements SORTIE AIR VERSION EVACUATION EXTERIEURE En cas d’installation en version evacuation exterieure, brancher la hotte à la tuyauterie de sortie utilisant un tube rigide ou flexible avec le même diamètre de la flasque précédemment installée. • Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni. -
Seite 19: Utilisation
UTILISATION Les différentes fonctions de la hotte sont activées automatiquement avec l’ouverture du tiroir. Pour arrêter les fonctions sélectionnées il suffit de fermer le tiroir. TOUCHE FUNCTIONS Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur aspiration 1. Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. -
Seite 20: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN Filtres anti-graisse NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPOR- TEURS • Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense. •... -
Seite 21: Informazioni Sulla Sicurezza
INFORMAZIONI SULLA SICUREZZA Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio. - Seite 22 • Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è...
- Seite 23 • L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura. •...
-
Seite 24: Caratteristiche
CARATTERISTICHE Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Griglia direzionata uscita aria Flangia ø 120 Profilo chiusura Rif. Q.tà Componenti di Installazione Viti 3,5 x 16 Viti 2,9 x 12,7 Viti 2,9 x 9,5 Q.tà... -
Seite 25: Installazione
INSTALLAZIONE Ingombro... - Seite 26 Foratura Piano di supporto e Montaggio Cappa • La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con i Supporti laterali a scatto. • Praticare un incasso sul piano inferiore del Pensile, come indicato.
-
Seite 27: Connessione Elettrica
Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile dello stesso diametro della flangia precedentemente installata • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è... -
Seite 28: Uso
Le varie funzioni vengono attivate automaticamente con l’estrazione del carrello. Per spegnere le funzioni impostate sarà sufficiente richiudere il carrello. TASTO FUNZIONE Luci Accende e spegne l’Impianto di Illuminazione. Motore Accende e spegne il motore Aspirazione. 1. Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura. -
Seite 29: Pulizia E Manutenzione
PULIZIA E MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Estrarre il carrello aspirante. •...
