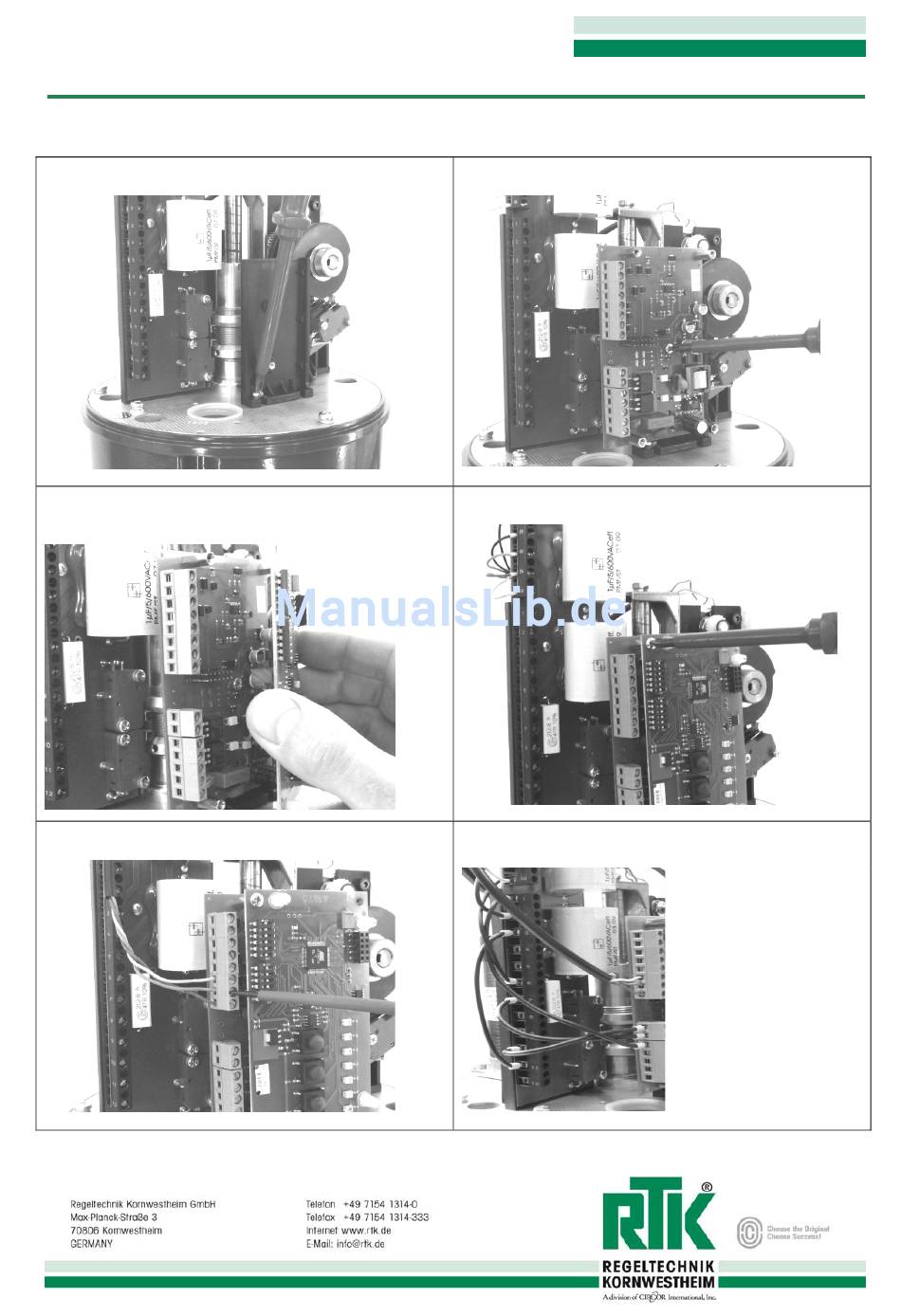

Einbau in Stellantrieb ST5114/15
Befestigung Anbauwinkel 2x M4x8 Kreuzschlitzschrauben
Prozessorplatine aufstecken
auf richtigen Sitz des Steckverbinders achten
Rückmeldepotentiometer anschließen
Litzenfarben beachten gemäß Anschlussplan
03.2012
3447-8010
Befestigung Netzplatine 2x M3x6 Kreuzschlitzschrauben
Prozessorplatine befestigen 4x M3x6 Kreuzschlitz
Reglersteuerausgang mit Stellantrieb verbinden
gemäß Anschlussplan
