Einbau- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et de service
4.4

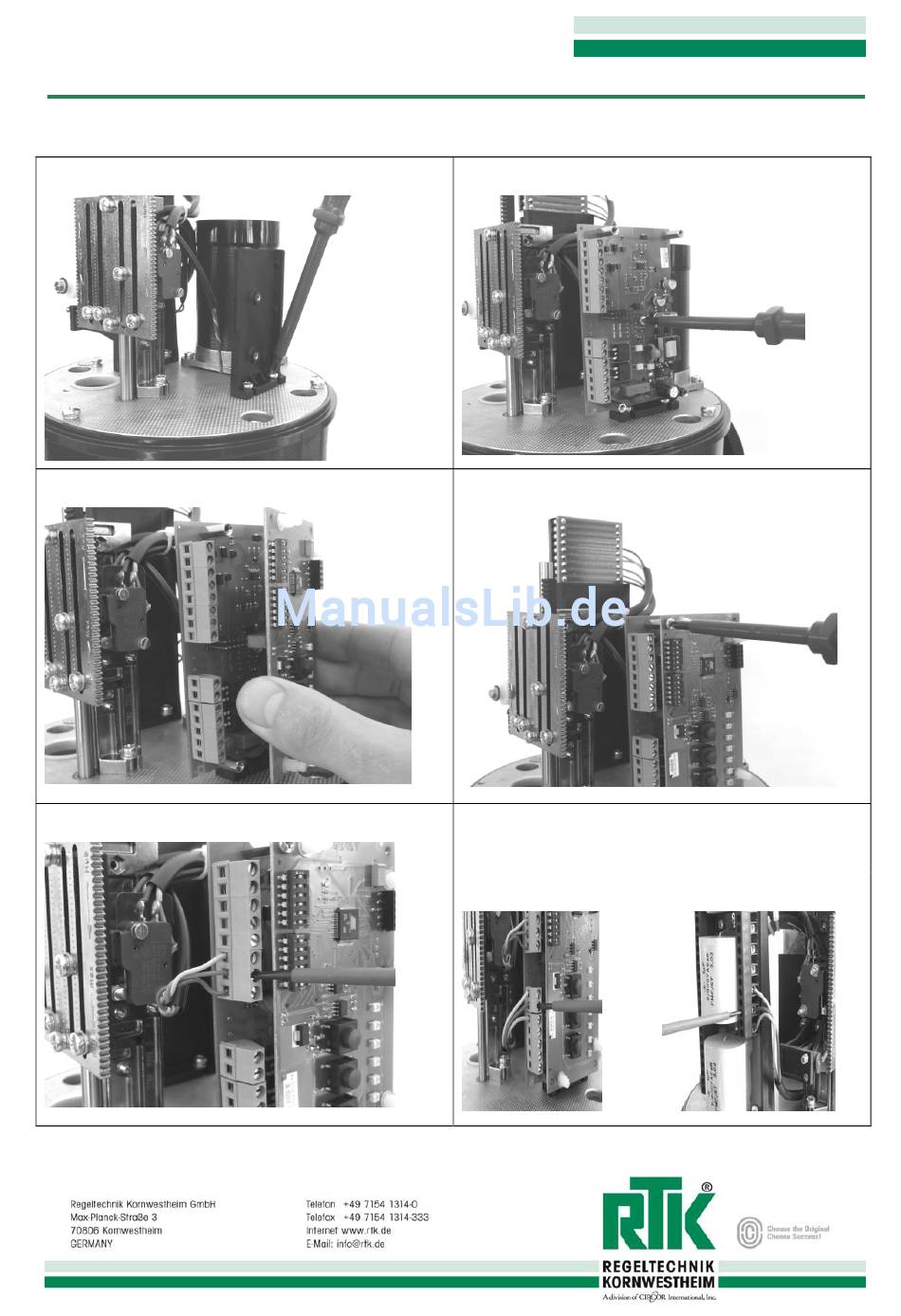

Einbau in Stellantrieb ST5113
Befestigung Anbauwinkel 2x M4x8 Kreuzschlitzschrauben
Prozessorplatine aufstecken
auf richtigen Sitz des Steckverbinders achten
Rückmeldepotentiometer anschließen
Litzenfarben beachten gemäß Anschlussplan
03.2012
3447-8010
Befestigung Netzplatine 2x M3x6 Kreuzschlitzschrauben
Prozessorplatine befestigen 4x M3x6 Kreuzschlitz
Reglersteuerausgang mit Stellantrieb verbinden
gemäß Anschlussplan
