Einbau- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et de service

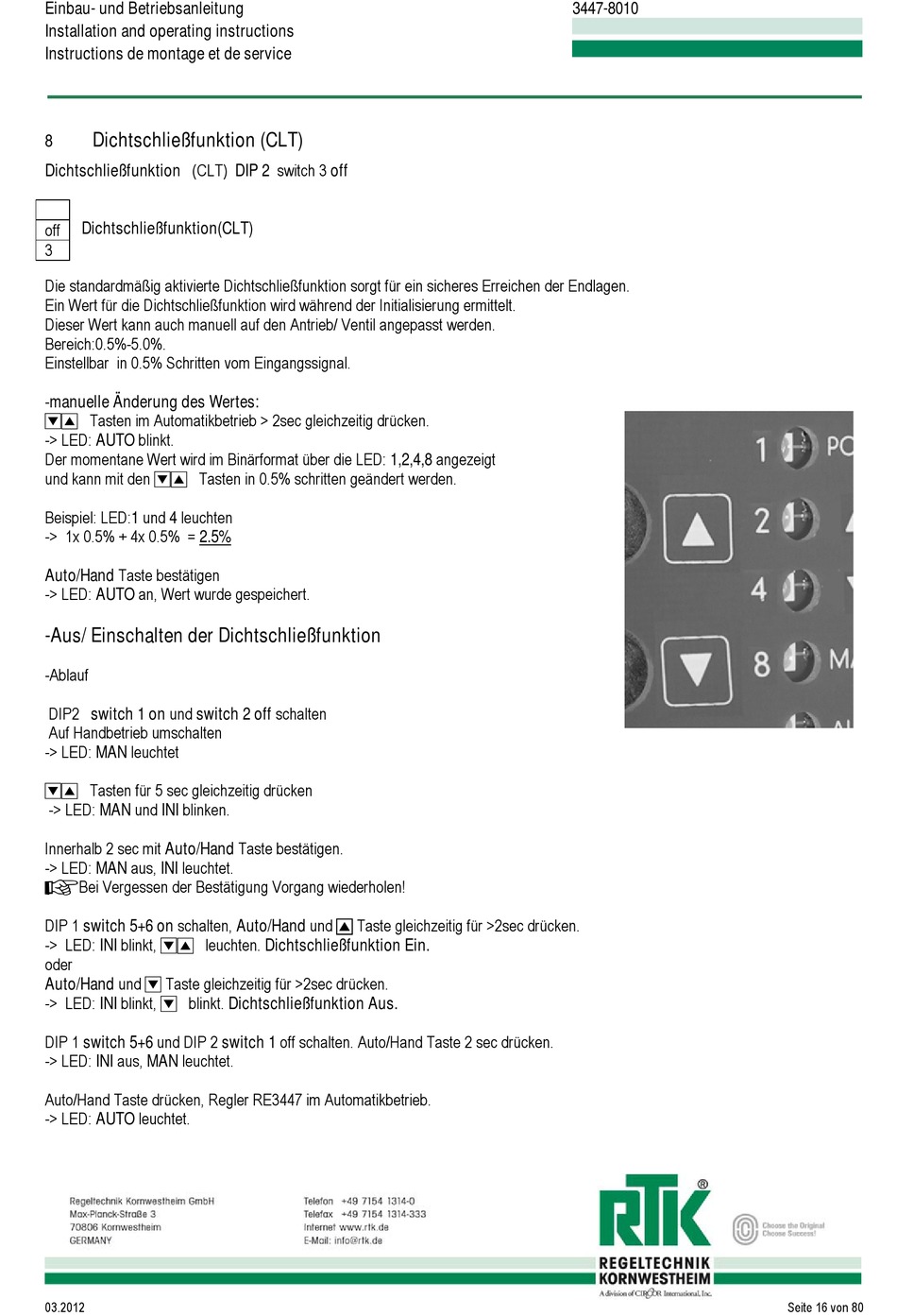

Dichtschließfunktion (CLT)
8
Dichtschließfunktion (CLT) DIP 2 switch 3 off
Dichtschließfunktion(CLT)
off
3
Die standardmäßig aktivierte Dichtschließfunktion sorgt für ein sicheres Erreichen der Endlagen.
Ein Wert für die Dichtschließfunktion wird während der Initialisierung ermittelt.
Dieser Wert kann auch manuell auf den Antrieb/ Ventil angepasst werden.
Bereich:0.5%-5.0%.
Einstellbar in 0.5% Schritten vom Eingangssignal.
-manuelle Änderung des Wertes:
DI Tasten im Automatikbetrieb > 2sec gleichzeitig drücken.
-> LED: AUTO blinkt.
Der momentane Wert wird im Binärformat über die LED: 1,2,4,8 angezeigt
und kann mit den DI Tasten in 0.5% schritten geändert werden.
Beispiel: LED:1 und 4 leuchten
-> 1x 0.5% + 4x 0.5% = 2.5%
Auto/Hand Taste bestätigen
-> LED: AUTO an, Wert wurde gespeichert.
-Aus/ Einschalten der Dichtschließfunktion
-Ablauf
DIP2 switch 1 on und switch 2 off schalten
Auf Handbetrieb umschalten
-> LED: MAN leuchtet
DI Tasten für 5 sec gleichzeitig drücken
-> LED: MAN und INI blinken.
Innerhalb 2 sec mit Auto/Hand Taste bestätigen.
-> LED: MAN aus, INI leuchtet.
+Bei Vergessen der Bestätigung Vorgang wiederholen!
DIP 1 switch 5+6 on schalten, Auto/Hand und I Taste gleichzeitig für >2sec drücken.
-> LED: INI blinkt, DI leuchten. Dichtschließfunktion Ein.
oder
Auto/Hand und D Taste gleichzeitig für >2sec drücken.
-> LED: INI blinkt, D blinkt. Dichtschließfunktion Aus.
DIP 1 switch 5+6 und DIP 2 switch 1 off schalten. Auto/Hand Taste 2 sec drücken.
-> LED: INI aus, MAN leuchtet.
Auto/Hand Taste drücken, Regler RE3447 im Automatikbetrieb.
-> LED: AUTO leuchtet.
03.2012
3447-8010
Seite 16 von 80
