Einbau- und Betriebsanleitung 3447-8010
Installation and operating instructions
Instructions de montage et de service
Stellantrieb, Actuator, Servomoteur ST5112
Anbau und Einstellung des Rückmeldepotentiometers für RE3447
Assembly and adjustment of the feedback potentiometer RE3447
Assemblage et réglage du potentiomètre de recopie RE3447

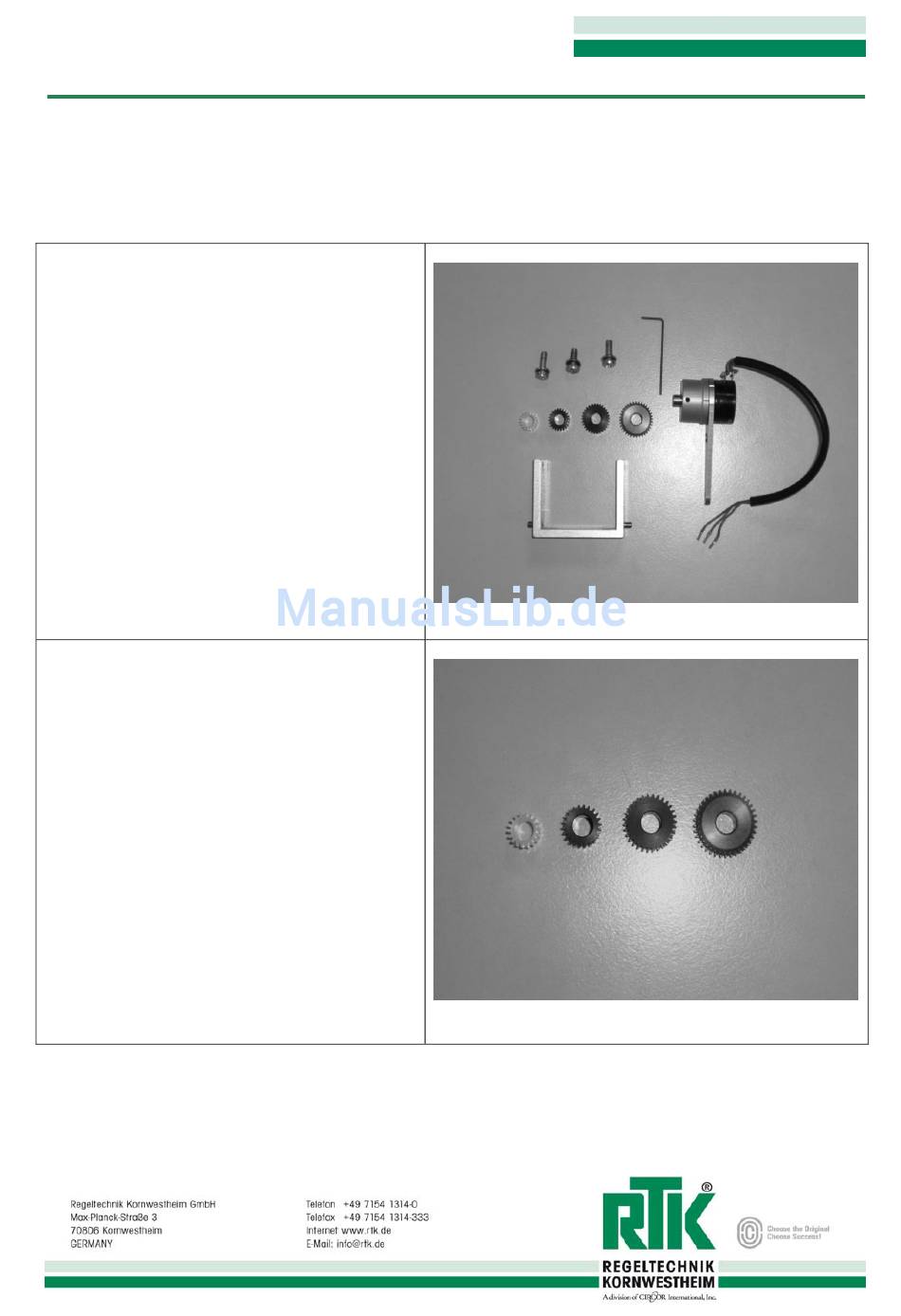

benötigte Anbauteile
required parts
pièces requises
Auswahl Potentiometerritzel in Abhängigkeit
vom Nenn-Hub des Regelventils.
Select potentiometer pinion depending on
the real valve stroke.
4
3
Sélectionner le pignon du potentiomètre en fonction de la
2
course réelle de la vanne de contrôle.
1
Nr. 1 Hub/stroke/course ≤ 20mm
Nr. 2 Hub/stroke/course ≤ 25mm
Nr. 3 Hub/stroke/course ≤ 35mm
Nr. 4 Hub/stroke/course ≤ 40mm
