Einbau- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et de service

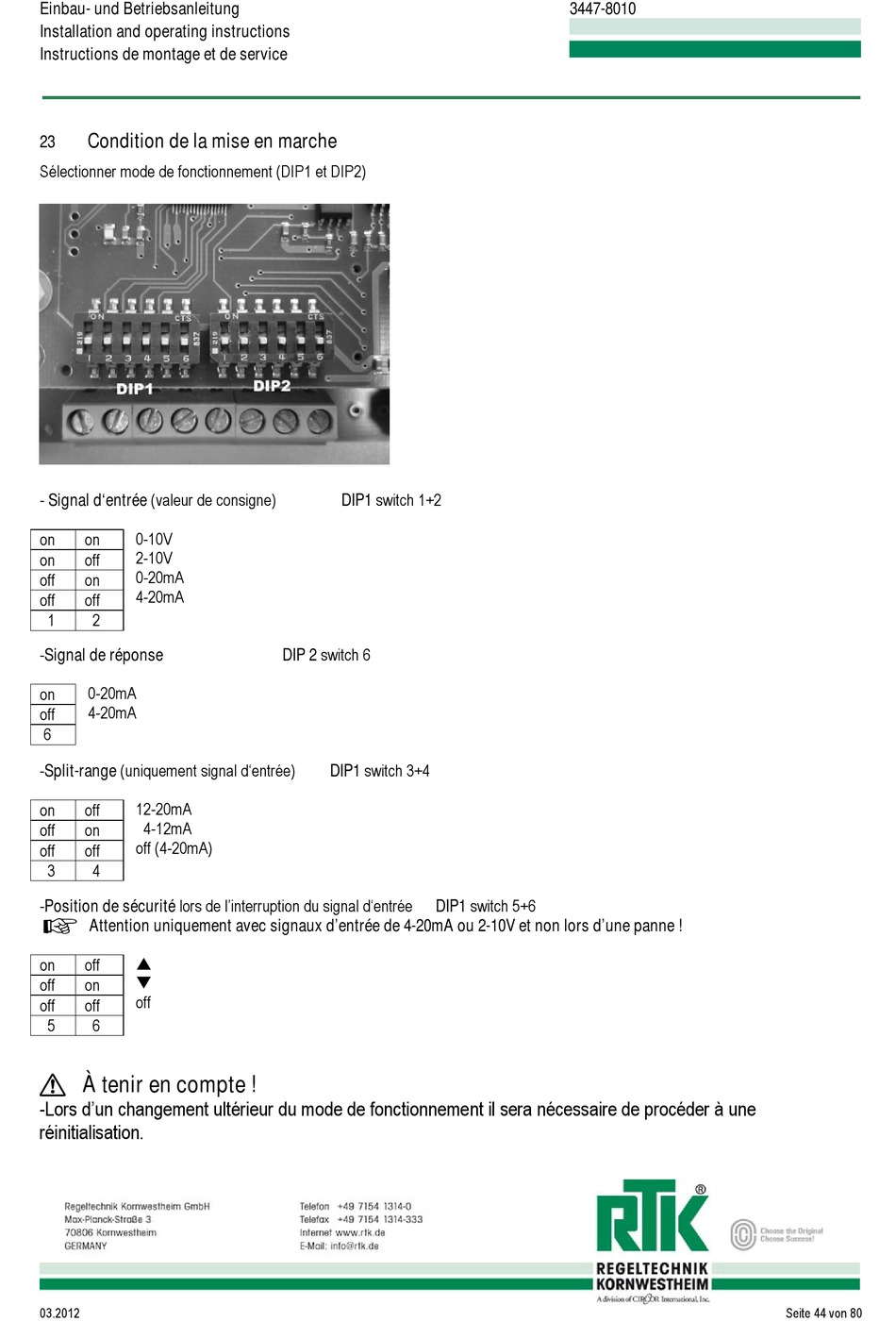

Condition de la mise en marche
23
Sélectionner mode de fonctionnement (DIP1 et DIP2)
- Signal d'entrée (valeur de consigne)
0-10V
on
on
2-10V
on
off
0-20mA
off
on
4-20mA
off
off
1
2
-Signal de réponse
0-20mA
on
4-20mA
off
6
-Split-range (uniquement signal d'entrée)
12-20mA
on
off
4-12mA
off
on
off (4-20mA)
off
off
3
4
-Position de sécurité lors de l'interruption du signal d'entrée
+ Attention uniquement avec signaux d'entrée de 4-20mA ou 2-10V et non lors d'une panne !
on
off
off
on
off
off
off
5
6
" À tenir en compte !
-Lors d'un changement ultérieur du mode de fonctionnement il sera nécessaire de procéder à une
réinitialisation.
03.2012
DIP1 switch 1+2
DIP 2 switch 6
DIP1 switch 3+4
DIP1 switch 5+6
3447-8010
