Einbau- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et de service

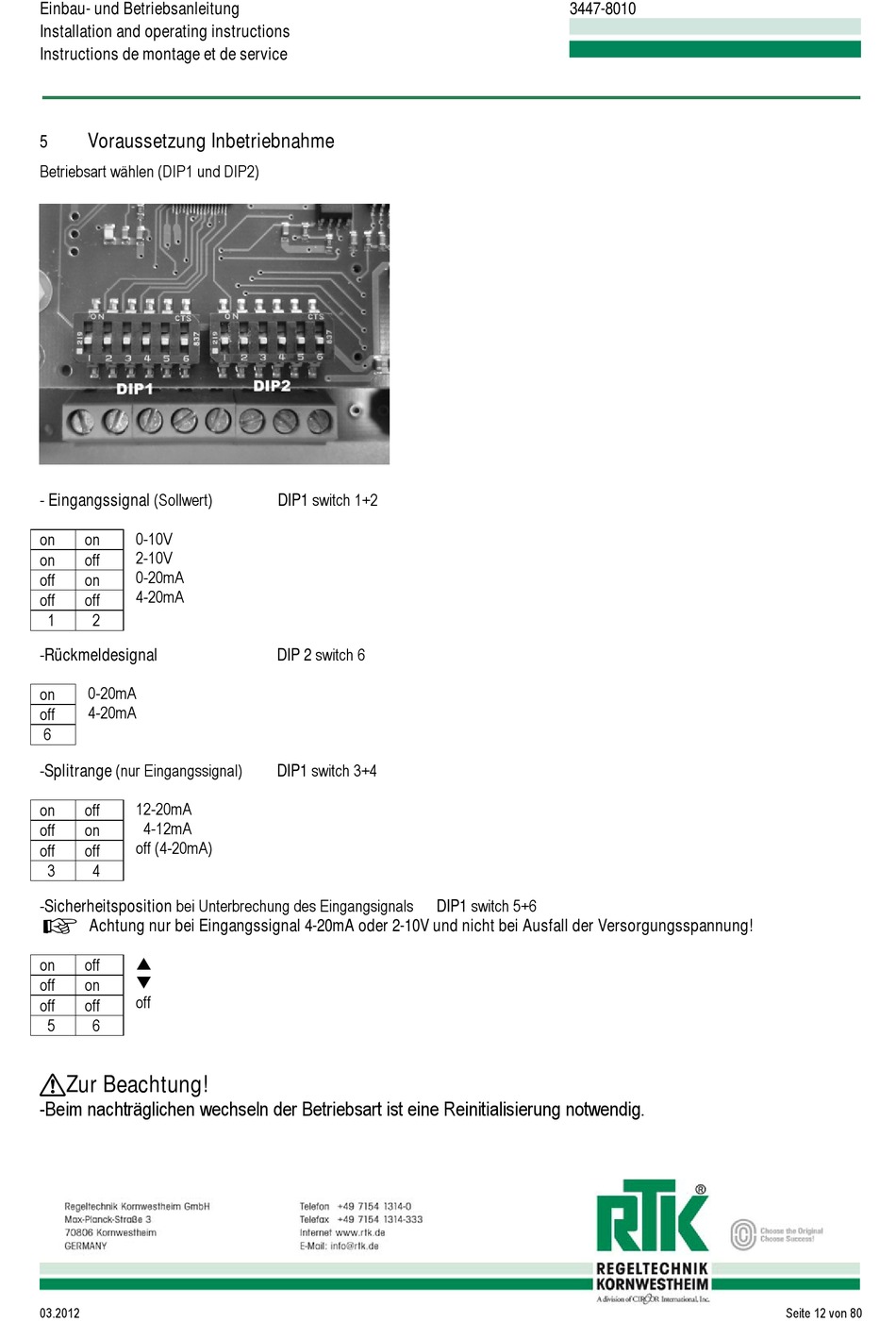

Voraussetzung Inbetriebnahme
5
Betriebsart wählen (DIP1 und DIP2)
- Eingangssignal (Sollwert)
0-10V
on
on
2-10V
on
off
0-20mA
off
on
4-20mA
off
off
1
2
-Rückmeldesignal
0-20mA
on
4-20mA
off
6
-Splitrange (nur Eingangssignal)
12-20mA
on
off
4-12mA
off
on
off (4-20mA)
off
off
3
4
-Sicherheitsposition bei Unterbrechung des Eingangsignals
+ Achtung nur bei Eingangssignal 4-20mA oder 2-10V und nicht bei Ausfall der Versorgungsspannung!
on
off
off
on
off
off
off
5
6
"Zur Beachtung!
-Beim nachträglichen wechseln der Betriebsart ist eine Reinitialisierung notwendig.
03.2012
DIP1 switch 1+2
DIP 2 switch 6
DIP1 switch 3+4
DIP1 switch 5+6
3447-8010
Seite 12 von 80
