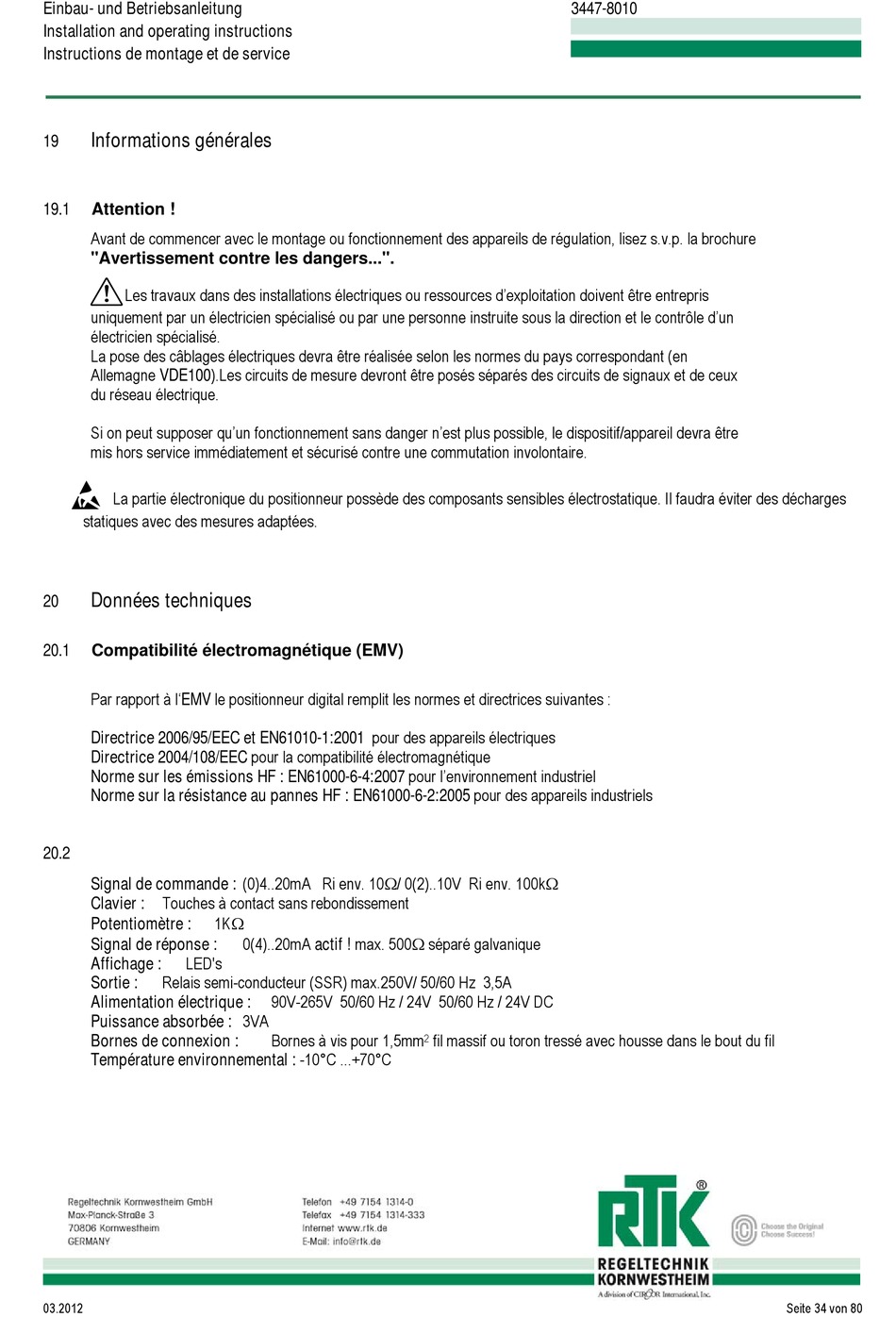

Einbau- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et de service
Informations générales
19
19.1
Attention !
Avant de commencer avec le montage ou fonctionnement des appareils de régulation, lisez s.v.p. la brochure
"Avertissement contre les dangers...".
"
Les travaux dans des installations électriques ou ressources d'exploitation doivent être entrepris
uniquement par un électricien spécialisé ou par une personne instruite sous la direction et le contrôle d'un
électricien spécialisé.
La pose des câblages électriques devra être réalisée selon les normes du pays correspondant (en
Allemagne VDE100).Les circuits de mesure devront être posés séparés des circuits de signaux et de ceux
du réseau électrique.
Si on peut supposer qu'un fonctionnement sans danger n'est plus possible, le dispositif/appareil devra être
mis hors service immédiatement et sécurisé contre une commutation involontaire.
l
La partie électronique du positionneur possède des composants sensibles électrostatique. Il faudra éviter des décharges
statiques avec des mesures adaptées.
Données techniques
20
20.1
Compatibilité électromagnétique (EMV)
Par rapport à l'EMV le positionneur digital remplit les normes et directrices suivantes :
Directrice 2006/95/EEC et EN61010-1:2001 pour des appareils électriques
Directrice 2004/108/EEC pour la compatibilité électromagnétique
Norme sur les émissions HF : EN61000-6-4:2007 pour l'environnement industriel
Norme sur la résistance au pannes HF : EN61000-6-2:2005 pour des appareils industriels
20.2
Signal de commande : (0)4..20mA Ri env. 10Ω/ 0(2)..10V Ri env. 100kΩ
Clavier : Touches à contact sans rebondissement
Potentiomètre :
Signal de réponse :
Affichage :
LED's
Sortie :
Relais semi-conducteur (SSR) max.250V/ 50/60 Hz 3,5A
Alimentation électrique :
Puissance absorbée : 3VA
Bornes de connexion :
Température environnemental : -10°C ...+70°C
03.2012
1KΩ
0(4)..20mA actif ! max. 500Ω séparé galvanique
90V-265V 50/60 Hz / 24V 50/60 Hz / 24V DC
Bornes à vis pour 1,5mm
3447-8010
fil massif ou toron tressé avec housse dans le bout du fil
2
