Einbau- und Betriebsanleitung 3447-8010
Installation and operating instructions
Instructions de montage et de service
Stellantrieb, Actuator, Servomoteur ST5114

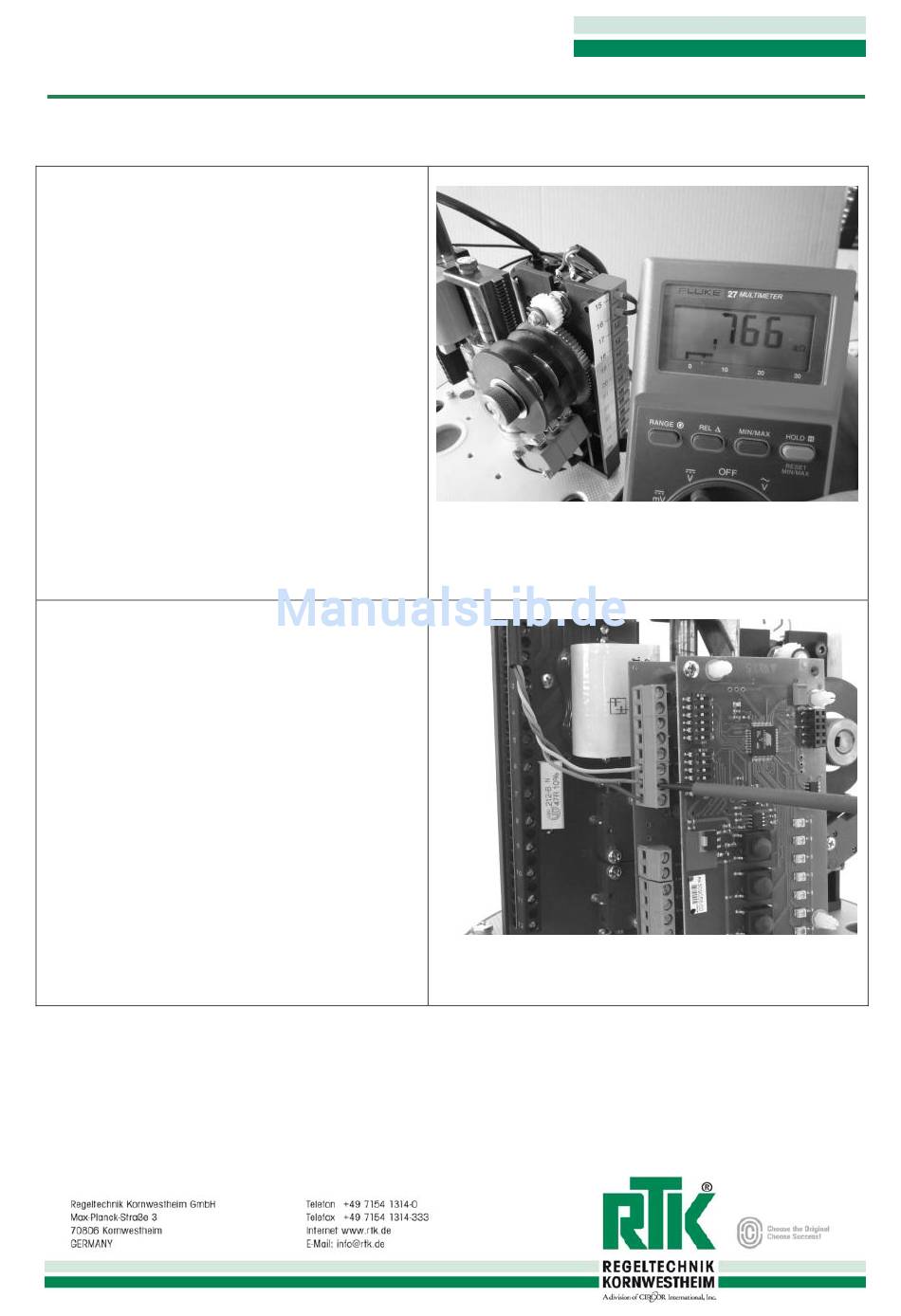

Endwiderstand in Endlage 100% Hub prüfen.
Der Wert gemessen zwischen der roten und grauen Ader
muss während der Fahrt in die Endlage 100% Hub
kontinuierlich steigen.
Der Endwert sollte ca. 500Ω-950Ω betragen.
Check resistance while the actuator is being driven to the
100% position.
The value measured between the red and grey wire should
rise steadily.When the actuator reaches 100% stroke the
value should be approx.500Ω-950Ω.
Vérifier la résistance finale lorsque le servomoteur est
amené à la position 100%.
La valeur mesurée entre les fils rouge et gris devrait
augmenter constamment jusqu´à ce que le servomoteur
atteigne la position 100%. La valeur finale devrait se situer
entre 500Ω et 950Ω.
Potentiometer gemäß Anschlussplan anschließen.
Connect the potentiometer according to the valid wiring
diagram.
Connecter le potentiomètre selon le diagramme électrique
fourni.
