14.5 EXPoNENTIAL-FUNKTIoN GAS-/ BREMSE (THEXP)
Mit dieser Funktion können Sie verschiedene, nichtlineare
Steuer kennlinien für den Servoweg des Gas- Bremsservos
vorgeben. Diese Funktion beeinflusst nur die Charakteristik
des Gas- Bremska nals, hat aber keinen Einfluss auf den einge-
stellten Servoweg.
Aufgrund der mechanischen Anlenkung von Vergaser und
Bremse ist in den meisten Fahrzeugen der resultierende Ser-
voweg nicht linear. Manche Vergaser können, besonders im
ersten Teilbereich nicht feinfühlig genug angesteuert werden
und 'verschlucken' sich. Durch Einstellen einer nichtlinearen
Kurve kann dieser Effekt gemil dert oder beseitigt werden.
Für die nichtlineare Einstellung der Gasfunktion gibt es drei
alter native Einstellmöglichkeiten:
• EXP = Exponentialfunktion (für Gas und Bremse)
• VTR = Variable-Trace-Rate, einstellbare 3-Punktkurve (nur
für Gas)
• CRV = Frei programmierbare 5-Punkt Gaskurven (nur für
Gas)
Um die Exponential Funktion für die Gas-Bremsfunktion zu
aktivieren und einzustellen, gehen Sie in die Einstellmenü-
Ebene.
Da diese Funktion werksseitig bereits im Direktauswahlmenü
programmiert ist können Sie diese Ebene über zwei Wege
erreichen:
• Direktauswahl (Beschreibung auf Seite 13
• Menüauswahl (Beschreibung auf Seite 14)
Programmiervorgang einer Exponential- Gaskurve
1. Springen Sie zurück in die obere Zeile und reduzieren Sie
den Wert im Bereich von 0 bis 100%, wenn die Wir kung des
Gebers für die Gas funktion um die Neutrallage verringert
werden soll.
Soll die Wirkung um die Neutrallage aggressiver werden,
so stellen Sie eine Kurve mit positivem %-Wert, im Bereich
zwischen 0...+100%, ein.
2. Wechseln Sie in die untere Zeile BRK-EXP und nehmen Sie
die Einstellungen für die 'Bremsseite' vor. Wenn die Bremse
zunächst weich und später stark greifen soll, er hö hen Sie
den Wert im mi nus Bereich bis zu -100%.
Megatech T4PKS 2,4GHz
Wählen Sie mit der 'JOG'-
Taste die mitt lere Zeile
(FWD-TYP) an und selek-
tieren Sie den Kurven typ
'EXP'.

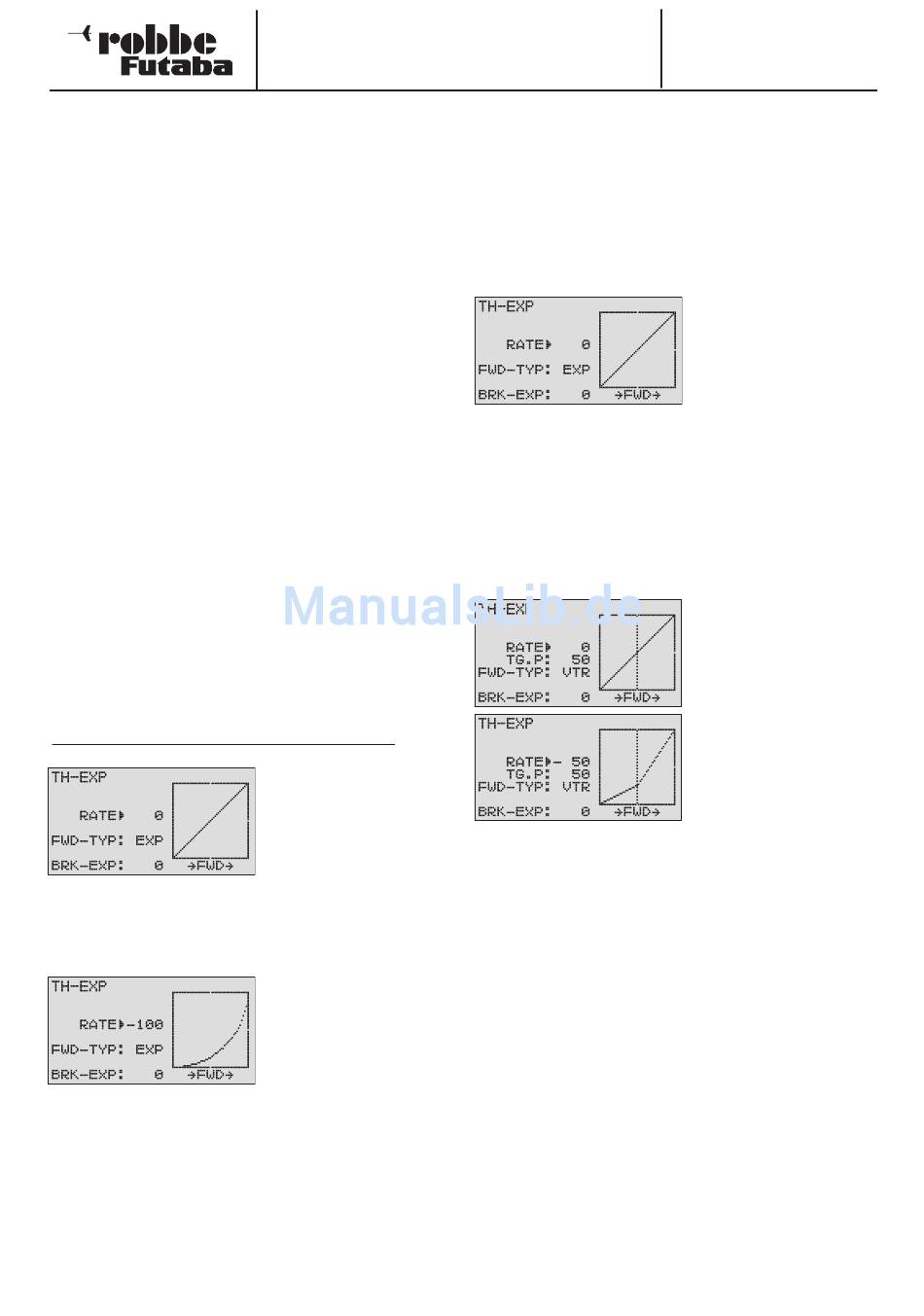

Nebenstehendes Beispiel
zeigt eine Exponen tial kurve
mit -100% für die Gasfunk-
tion (FWD).
Soll die Bremse hart wirken, sind entsprechend positive
%-Werte einzustellen.
Programmierung einer VTR-Kurve
Diese Option kann nur für die Einstellung der 'Gasseite' benutzt
werden. Wählen Sie mit der 'JOG'-Taste die mittlere Zeile an
und selektieren Sie den Kurventyp 'VTR'.
Das Display stellt sich dann wie folgt dar:
Die VTR-Kurve ist im Prinzip eine 3-Punktkurve mit
Mittenverstel lung (Trigger-Punkt -TP). Im Gegensatz zur Expo-
nential-Einstellung mit negativem Prozent wert, bei der sich das
Gas-Servo am Anfang der Hebel-Bewegung relativ langsam
bewegt und ab der Hebel-Mittel-Stellung wieder beschleunigt,
kann bei der VTR-Kurve über die Mitten ver stellung (Trigger-
Punkt) der Umschaltpunkt der Kurve aus der Hebel-Mittel-Stel-
lung verschoben werden.
Nehmen Sie die Einstellungen bitte wie folgt vor:
1. Navigieren Sie in die erste Zeile des Displays und zie-
hen Sie den Gashebel auf Vollgas, um den gewünschten
VTR - Wert mit der (+)- oder der (-)-Taste einzustellen.
Einstellungs werte -100% bis +100%. Wenn die Wirkung
des Gebers für die Gasfunktion um die Neutrallage verstärkt
werden soll, müssen Sie positive %-Werte eingeben. Soll
sie abge schwächt werden, geben Sie negative Werte ein.
2. Springen Sie mit der 'JOG'-Taste in die mittlere Zeile, um
den Umschaltpunkt (TG.P) der Kurve vorzugeben bzw. zu
verschieben. Mit der (+)- oder der (-)-Taste stellen Sie den
gewünschten Umschaltpunkt ein. Der Cursor im Display
zeigt dabei die eingestellte Position an, in dem die Kurve
umgeschal tet wird.
3. Wechseln Sie in die untere Zeile und nehmen Sie die
Einstellun gen für die 'Bremsseite' vor. Wenn die Bremse
direkt und stark greifen soll erhöhen Sie den Wert im
Bereich von 0 bis +100%. Soll die Bremse nicht so hart
wirken müssen entsprechende negative %-Werte ein gestellt
werden.
4. Nach Beendigung der Einstellungen betätigen Sie die
(END)-Taste so oft, bis im Display das Hauptmenü wieder
19
Bestell Nummer
F 3034
Die Einstellung einer VTR-
Kurve erfolgt mit der (+)-
oder der (-)-Taste. Dabei
kann ein Bereich von -100
über 0 bis +100% pro gram-
miert werden.
Der Umschaltpunkt wird
durch eine senkrechte Cur-
sorlinie auf dem Dis play
ge kennzeichnet.
Diese Abbildung zeigt
einen eingestellten Trig-
gerpunkt.
