2.2

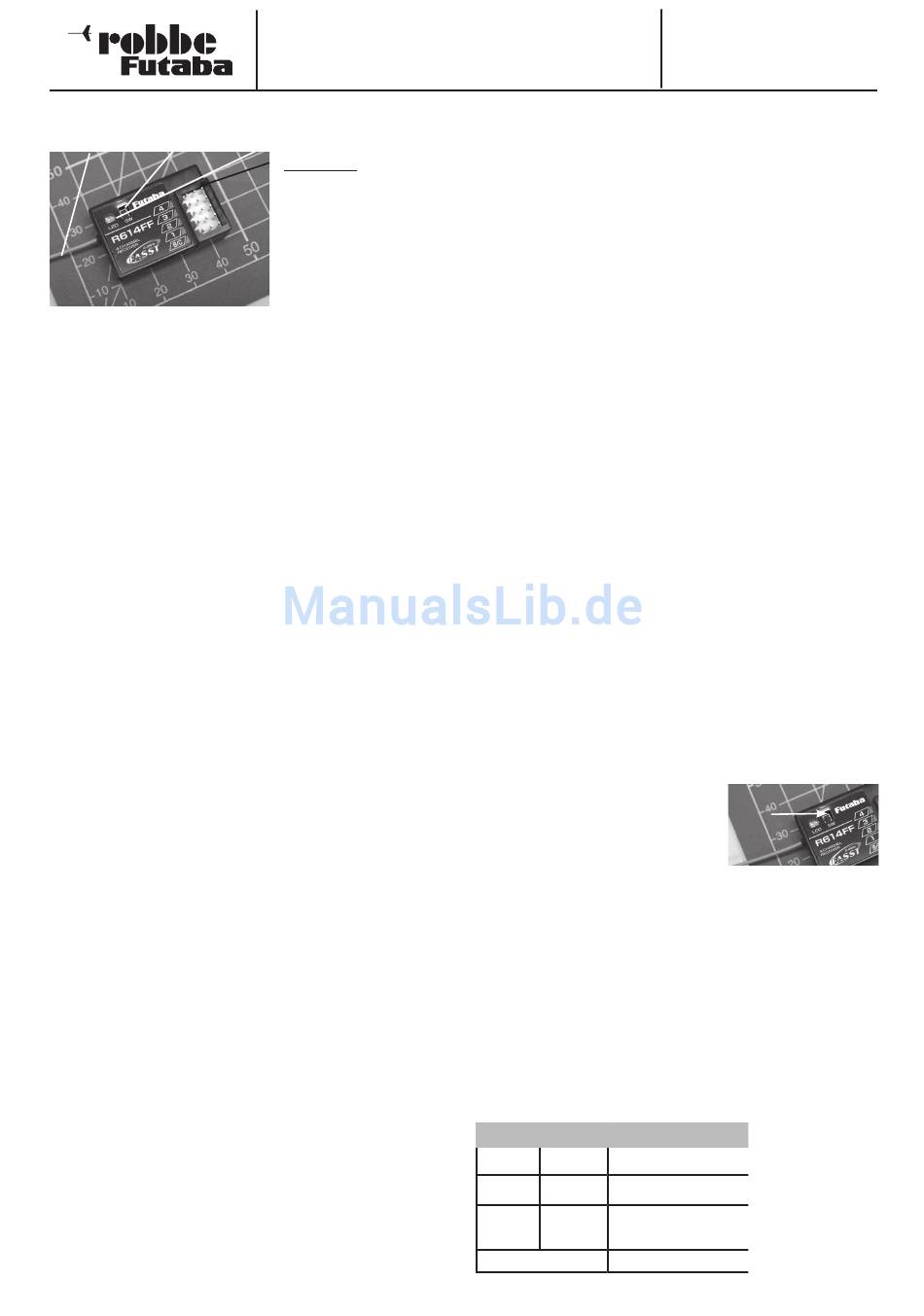

EMPFäNGER R614 FF
Antenne
SW-Taster
3.
ALLGEMEINE BESCHREIBUNG
3.1
SENDER T4PKS
Beim Design des völlig neu entwickelten T4PKS Senders wurde
die ergonomische Anordnung der Steuer- und Bedienelemente
in hervorragender Weise umgesetzt. Alle Steuergeber sind gut
erreichbar platziert und leicht bedienbar. Zudem ist die Anlage
deutlich leichter und wiegt nur 680 g.
Die wesentlichen Merkmale dieser Anlage sind:
• Keine Quarze, keine Kanaleinstellung, keine Gleichkanalstö-
rungen sind die wesentlichen Vorteile der FASST-Technologie.
Durch die Spread Spectrum-Modulation, das Frequenz-Hop-
ping sowie der Codierung von Sender zu Empfänger mit über
4,2 Milliarden Codes, quasi störungsfrei.
• Das große, übersichtliche Grafik LC-Display, mit Darstellung
von EXPO- und Gaskurven, sowie der Servopositionen, mit
zuschaltbarer Hintergrundbe leuch tung für bessere Ablesbarkeit
in allen Situationen, stellt eine einfache Bedienung sicher.
• Interner Datenspeicher für 40 Modelle
• Modellname und Benutzer-Name mit bis zu 10 Buchstaben,
Zahlen oder Symbolen zur exakten Unterscheidung
• Leichte Programmierung durch zwei verschiedene Möglichkei-
ten der Dateneingabe, menügeführt und durch Direktauswahl
• Häufig benutzte Funktionen können direkt durch vorprogram-
mierte Tasten aufgerufen werden
• Gasfunktion mit Exponential 2 und einstellbarer Gaskurve
• Beschleunigungsfunktion für Autos mit Verbrennungsmotor
• Bremsmischer zur komfortablen Einstellung von Vorder- und
Hinterradbremse, mit einstellbarer Verzögerung und Balance
vorn - hinten.
• Spezieller Mischer der Bremsfunktion beim Einsatz von Fahr-
zeugen im Maßstab 1:5
• ABS-Funktion für optimalen Grip beim Bremsen in einer Kurve
• Traktionskontrolle, für optimale Haftung auch auf feuchten
Strassen
• Startautomatik zur Verhinderung durchdrehender Räder beim
Start
• Rundenzähler (Gesamt- und Einzelrunde) sowie auf- und
abwärtszählende Uhr mit Vorgabezeit und Alarmeinrichtung
• Vorwahl des Funktionslevels für Einsteiger, Fortgeschrittene
und Profis
• Digitale Trimmung für alle Funktionen mit einstellbaren Trimm-
schritten, Trimmregler im Griff und Anzeige der Trimm-Position
im Display
• Freie Zuordnung der Regler und Tipptasten
• Möglichkeit des DSC-Betriebs um Einstellungen ohne HF-
Abstrahlung zu überprüfen
• Drei Tipptasten-Wippen für leichte Funktionsbedienung wäh-
rend der Fahrt
• Rückstellkraft des Lenkrades von außen einstellbar
• Individuelle Einstellung der Lenkradposition für besonders
ergonomische Bedienung
• Sender auf 'Linkshänder-Betrieb' umstellbar
Durch die Funktionssicherheit im Betrieb, sowie die vielfältigen
Megatech T4PKS 2,4GHz
LED
Anschlüsse:
1-Lenkservo
2-Gasservo
3-Servo 3
4-Servo 4
B/C- Akku/ DSC
Möglichkeiten der Einstellung und persönlichen Zuordnung der
Bedienelemente setzt diese Anlage einen Meilenstein in der Ent-
wicklung von High-Tech Pistolengriffanlagen.
3.2
EMPFäNGER R614 FF
Sehr kleiner und leichter 4-Kanal FASST-Empfänger 2,4 GHz.
4.
TECHNISCHE DATEN
4.1
SENDER T4PKS
Funktionen: ................................................................ 4/8 Servos
Modulationsarten: .................................................... FSK/HRS-FSK
Frequenzband: .................................................... 2,4...2,4835 GHz
Alternativ: ........................................................... 2,4...2,454 GHz
Kanalraster: .................................................................. 2048 kHz
Stromversorgung: ...................................6 Volt 5 NC/NiMH-Akku
Stromaufnahme: ......................................................... ca.230 mA
Abmessungen: ............................................ 220 x 160 x 130 mm
Gewicht: ............................................................................ 680 g
Sonderfunktionen: ...................................................DSC-Buchse
Temperaturbereich: .....................................................-15°-+55°
4.2
EMPFäNGER R614 FF
Steuerkanäle:
Modulationsart:
Frequenzband:
Alternativ:
Kanalraster:
Spannungsversorgung:
Stromaufnahme:
Abmessungen:
Gewicht:
Temperaturbereich
Empfänger - Anbindung (Easy-Link)
Durch Drücken der Taste "SW" wird im Empfänger automatisch
die individuelle Codenummer des Senders (130 Millionen Codes)
gespeichert. Durch diese "Bindung" reagiert der Empfänger nur
noch auf die Signale des angebundenen Senders.
• Sender und Empfänger nahe zu-
einander bringen (ca. 50 cm)
• Sender einschalten.
• Empfängerstromversorgung ein-
schalten.
• Taste Easy Link (SW) am Empfän-
ger für mindestens 1 Sekunde drücken und wieder loslassen
um den Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED
grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste
Voraussetzungen zu einer noch besseren Unterdrückung von
Störsignalen als bei herkömmlichen Systemen. Dadurch werden
Störungen und der Einfluss von anderen Sendern sehr effektiv
unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebun-
den" werden". Soll die "Bindung" an ein anderes Modul/Sender
erfolgen, so ist nach dem Einschalten die Taste "SW" erneut zu
drücken.
EMPFäNGER LED STATUSANZEIGE
LED grün
LED rot
Funktion/Status
S e n d e r s i g n a l
AUS
EIN
NICHT
S e n d e r s i g n a l w i r d
EIN
AUS
empfangen
Sendersignale
blinkt
AUS
den empfangen, aber
falsche Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
6
Bestell Nummer
F 3034
FSK/HRS-FSK
2,4...2,4835 GHz
2,4...2,454 GHz
2048 kHz
4,8 - 6 V (4-5NC/NiMH)
ca. 80 mA
39 x 26 x 14 mm
ca.14 g
-15°-+55°
w i r d
empfangen
wer-
4
