4. den, dem Feldbus-Trennübertrager beiliegenden, Abschlusswiderstand mit dem
Interfacemodul IM 151-2
5. das Stromversorgungsmodul PS, den Feldbus-Trennübertrager und die
Stromversorgungsbaugruppe PS S7-400 mit der Spannungsversorgung
6. den Baugruppenträger der S7-400 mit dem Schutzleiter
7. die Profilschiene der ET 200iS und das Stromversorgungsmodul PS mit dem
Potentialausgleich PA. Für die Befestigung an der Profilschiene verwenden Sie
die EEx e-Klemme.

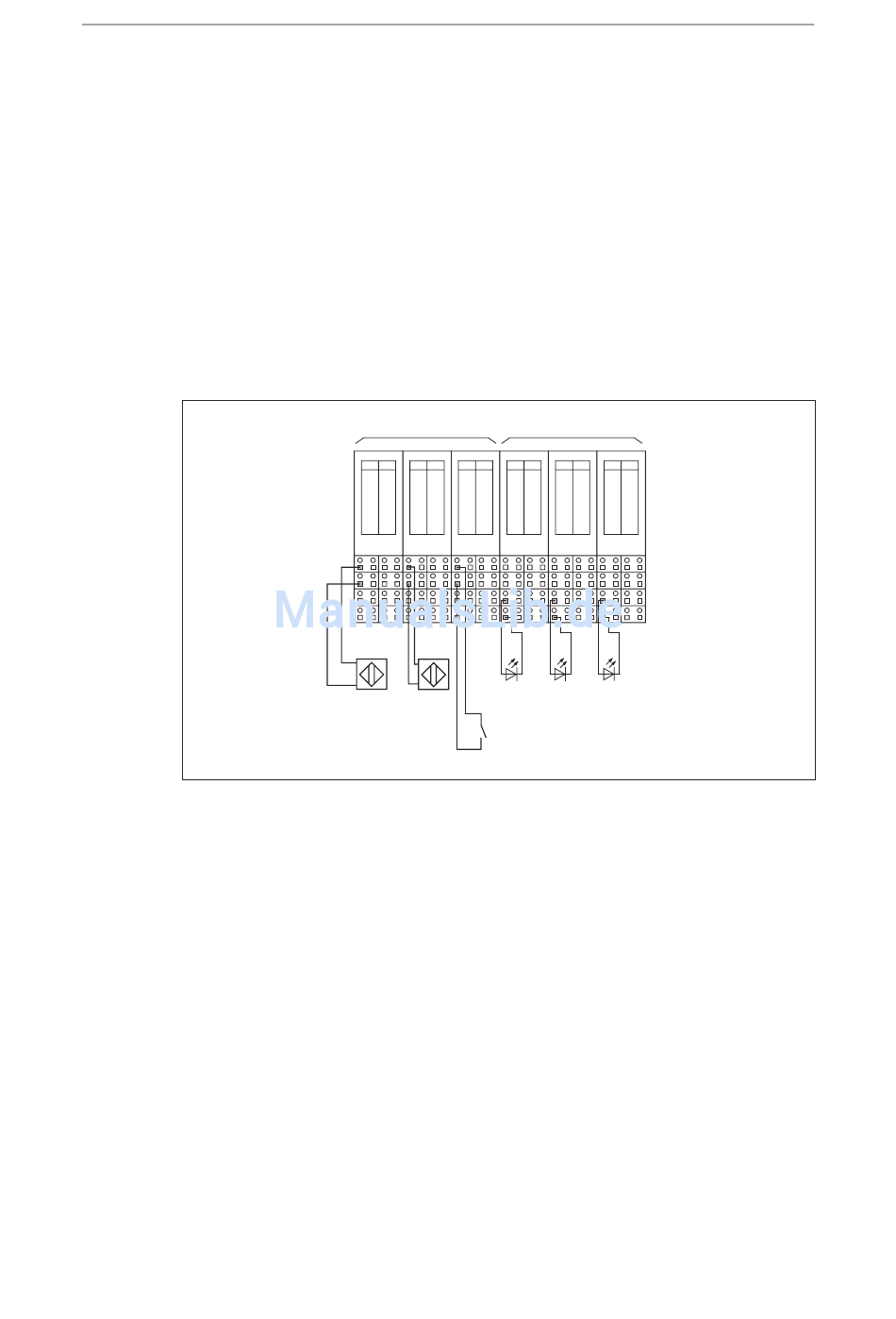

Verdrahten Sie die ET 200iS wie nachfolgend dargestellt:
Klemmen
Bild 3-4
Dezentrales Peripheriegerät ET 200iS
A5E00087830-02
3x 4DI NAMRUR
1
1
2
2
NAMUR-
Geber
Verdrahtung der ET 200iS-Module
Kurzanleitung zur Inbetriebnahme
3x 2DO
1
3 4
3 4
3
4
2
LEDs
3-7
