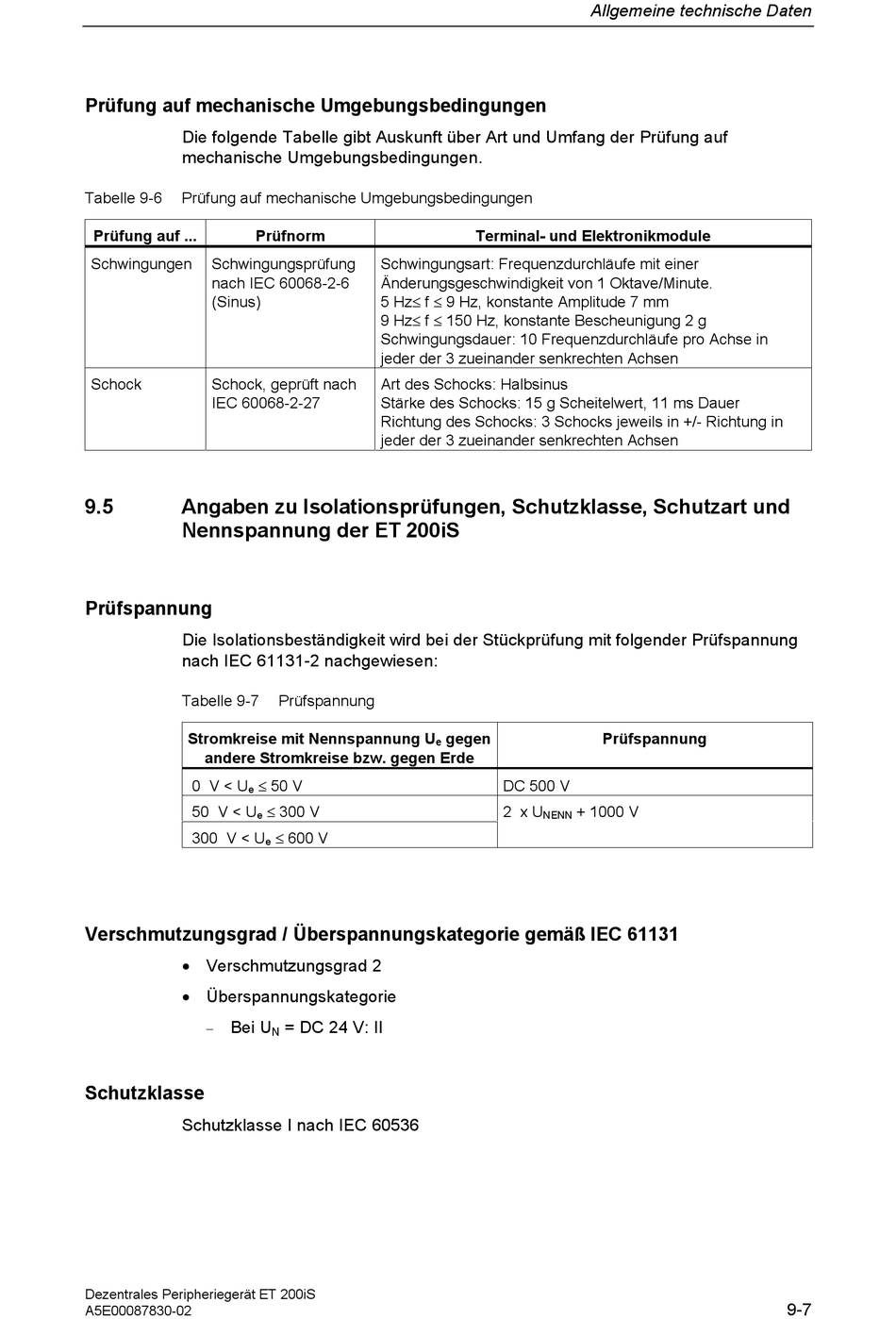

Prüfung auf mechanische Umgebungsbedingungen
Die folgende Tabelle gibt Auskunft über Art und Umfang der Prüfung auf
mechanische Umgebungsbedingungen.
Tabelle 9-6
Prüfung auf mechanische Umgebungsbedingungen
Prüfung auf ...
Schwingungen
Schwingungsprüfung
nach IEC 60068-2-6
(Sinus)
Schock
Schock, geprüft nach
IEC 60068-2-27
9.5
Angaben zu Isolationsprüfungen, Schutzklasse, Schutzart und
Nennspannung der ET 200iS
Prüfspannung
Die Isolationsbeständigkeit wird bei der Stückprüfung mit folgender Prüfspannung
nach IEC 61131-2 nachgewiesen:
Tabelle 9-7
Stromkreise mit Nennspannung U
andere Stromkreise bzw. gegen Erde
0 V < U
e
50 V < U
300 V < U
Verschmutzungsgrad / Überspannungskategorie gemäß IEC 61131
· Verschmutzungsgrad 2
· Überspannungskategorie
Bei U
–
Schutzklasse
Schutzklasse I nach IEC 60536
Dezentrales Peripheriegerät ET 200iS
A5E00087830-02
Prüfnorm
Schwingungsart: Frequenzdurchläufe mit einer
Änderungsgeschwindigkeit von 1 Oktave/Minute.
5 Hz£ f £ 9 Hz, konstante Amplitude 7 mm
9 Hz£ f £ 150 Hz, konstante Bescheunigung 2 g
Schwingungsdauer: 10 Frequenzdurchläufe pro Achse in
jeder der 3 zueinander senkrechten Achsen
Art des Schocks: Halbsinus
Stärke des Schocks: 15 g Scheitelwert, 11 ms Dauer
Richtung des Schocks: 3 Schocks jeweils in +/- Richtung in
jeder der 3 zueinander senkrechten Achsen
Prüfspannung
£ 50 V
£ 300 V
e
£ 600 V
e
= DC 24 V: II
N
Allgemeine technische Daten
Terminal- und Elektronikmodule
gegen
Prüfspannung
e
DC 500 V
2 x U
+ 1000 V
NENN
9-7
