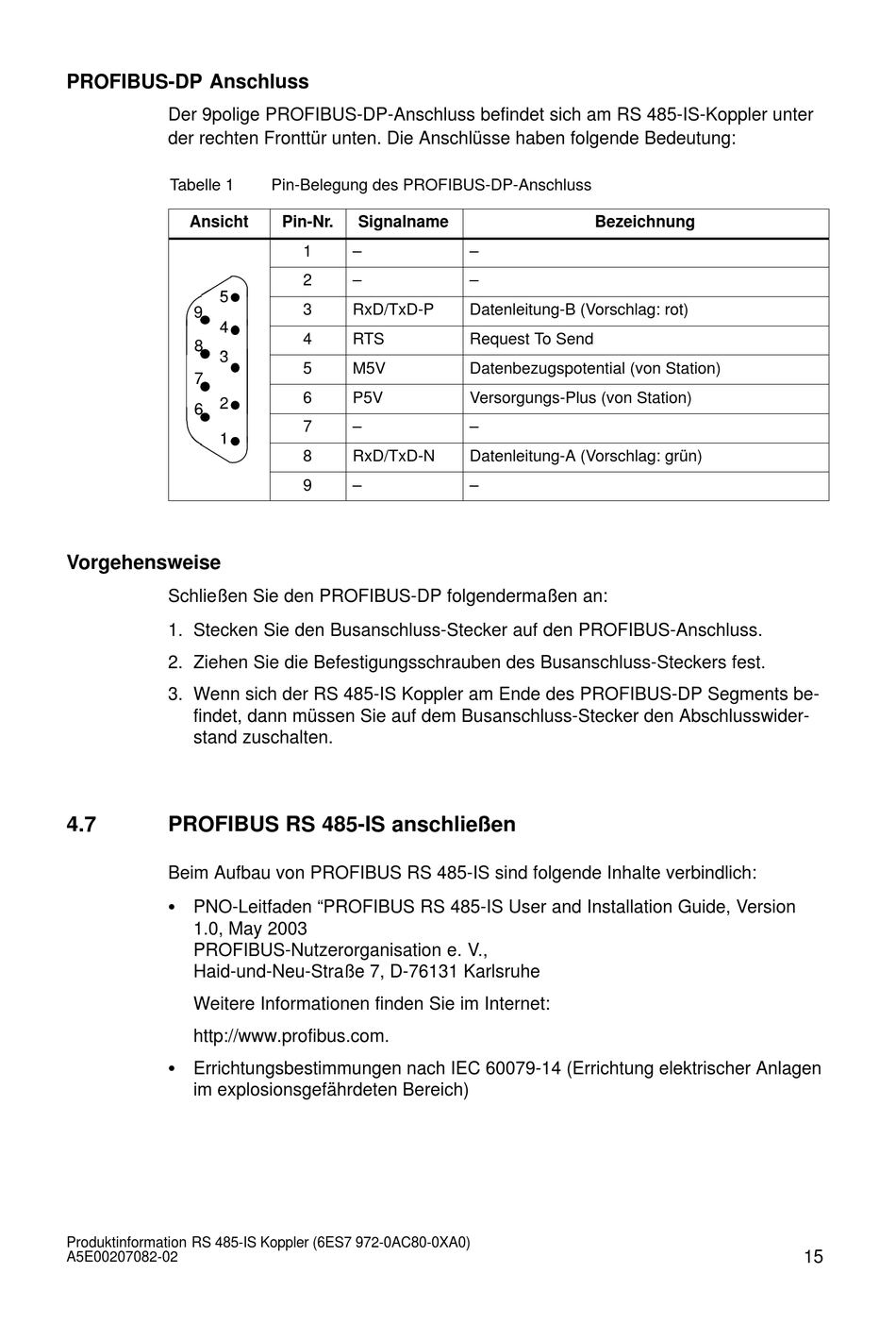

PROFIBUS-DP Anschluss
Der 9polige PROFIBUS-DP-Anschluss befindet sich am RS 485-IS-Koppler unter
der rechten Fronttür unten. Die Anschlüsse haben folgende Bedeutung:
Tabelle 1
Ansicht
5
5
9
9
4
4
8
8
3
3
7
7
6 2
2
6
1
1
Vorgehensweise
Schließen Sie den PROFIBUS-DP folgendermaßen an:
1. Stecken Sie den Busanschluss-Stecker auf den PROFIBUS-Anschluss.
2. Ziehen Sie die Befestigungsschrauben des Busanschluss-Steckers fest.
3. Wenn sich der RS 485-IS Koppler am Ende des PROFIBUS-DP Segments be-
findet, dann müssen Sie auf dem Busanschluss-Stecker den Abschlusswider-
stand zuschalten.
4.7
PROFIBUS RS 485-IS anschließen
Beim Aufbau von PROFIBUS RS 485-IS sind folgende Inhalte verbindlich:
S PNO-Leitfaden "PROFIBUS RS 485-IS User and Installation Guide, Version
1.0, May 2003
PROFIBUS-Nutzerorganisation e. V.,
Haid-und-Neu-Straße 7, D-76131 Karlsruhe
Weitere Informationen finden Sie im Internet:
http://www.profibus.com.
S Errichtungsbestimmungen nach IEC 60079-14 (Errichtung elektrischer Anlagen
im explosionsgefährdeten Bereich)
Produktinformation RS 485-IS Koppler (6ES7 972-0AC80-0XA0)
A5E00207082-02
Pin-Belegung des PROFIBUS-DP-Anschluss
Pin-Nr.
Signalname
1
–
2
–
3
RxD/TxD-P
4
RTS
5
M5V
6
P5V
7
–
8
RxD/TxD-N
9
–
Bezeichnung
–
–
Datenleitung-B (Vorschlag: rot)
Request To Send
Datenbezugspotential (von Station)
Versorgungs-Plus (von Station)
–
Datenleitung-A (Vorschlag: grün)
–
15
