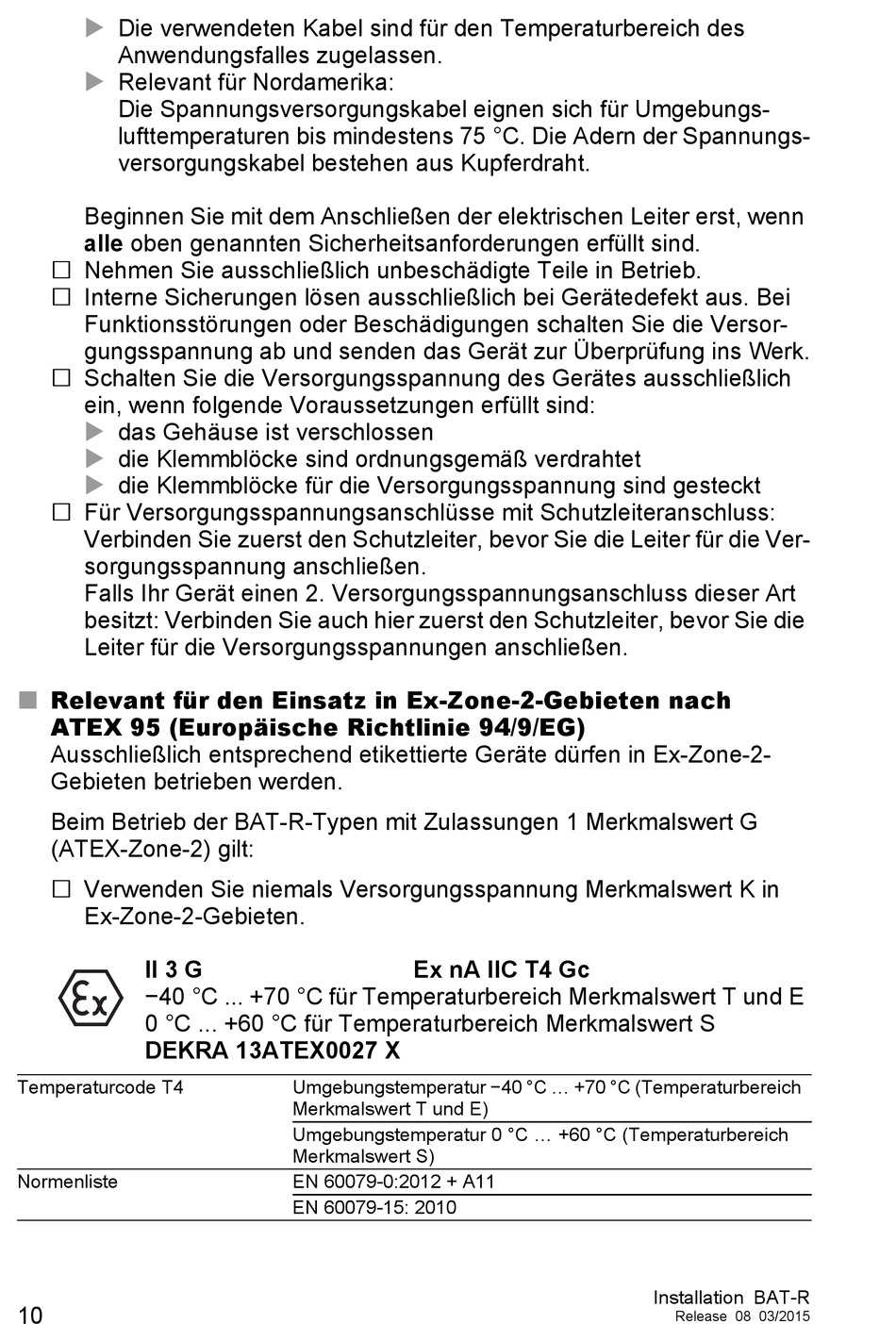

Hirschmann BAT-R Handbuch Seite 10

 Die verwendeten Kabel sind für den Temperaturbereich des
Anwendungsfalles zugelassen.

Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungs-
lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs-
versorgungskabel bestehen aus Kupferdraht.
Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn
alle oben genannten Sicherheitsanforderungen erfüllt sind.
 Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb.
 Interne Sicherungen lösen ausschließlich bei Gerätedefekt aus. Bei
Funktionsstörungen oder Beschädigungen schalten Sie die Versor-
gungsspannung ab und senden das Gerät zur Überprüfung ins Werk.
 Schalten Sie die Versorgungsspannung des Gerätes ausschließlich
ein, wenn folgende Voraussetzungen erfüllt sind:

das Gehäuse ist verschlossen
 die Klemmblöcke sind ordnungsgemäß verdrahtet

die Klemmblöcke für die Versorgungsspannung sind gesteckt
 Für Versorgungsspannungsanschlüsse mit Schutzleiteranschluss:
Verbinden Sie zuerst den Schutzleiter, bevor Sie die Leiter für die Ver-
sorgungsspannung anschließen.
Falls Ihr Gerät einen 2. Versorgungsspannungsanschluss dieser Art
besitzt: Verbinden Sie auch hier zuerst den Schutzleiter, bevor Sie die
Leiter für die Versorgungsspannungen anschließen.
Relevant für den Einsatz in Ex-Zone-2-Gebieten nach

ATEX 95 (Europäische Richtlinie 94/9/EG)
Ausschließlich entsprechend etikettierte Geräte dürfen in Ex-Zone-2-
Gebieten betrieben werden.
Beim Betrieb der BAT-R-Typen mit Zulassungen 1 Merkmalswert G
(ATEX-Zone-2) gilt:
 Verwenden Sie niemals Versorgungsspannung Merkmalswert K in
Ex-Zone-2-Gebieten.
II 3 G
−40 °C ... +70 °C für Temperaturbereich Merkmalswert T und E
0 °C ... +60 °C für Temperaturbereich Merkmalswert S
DEKRA 13ATEX0027 X
Temperaturcode T4
Normenliste
10
Ex nA IIC T4 Gc
Umgebungstemperatur −40 °C ... +70 °C (Temperaturbereich
Merkmalswert T und E)
Umgebungstemperatur 0 °C ... +60 °C (Temperaturbereich
Merkmalswert S)
EN 60079-0:2012 + A11
EN 60079-15: 2010
Installation BAT-R
Release 08 03/2015
