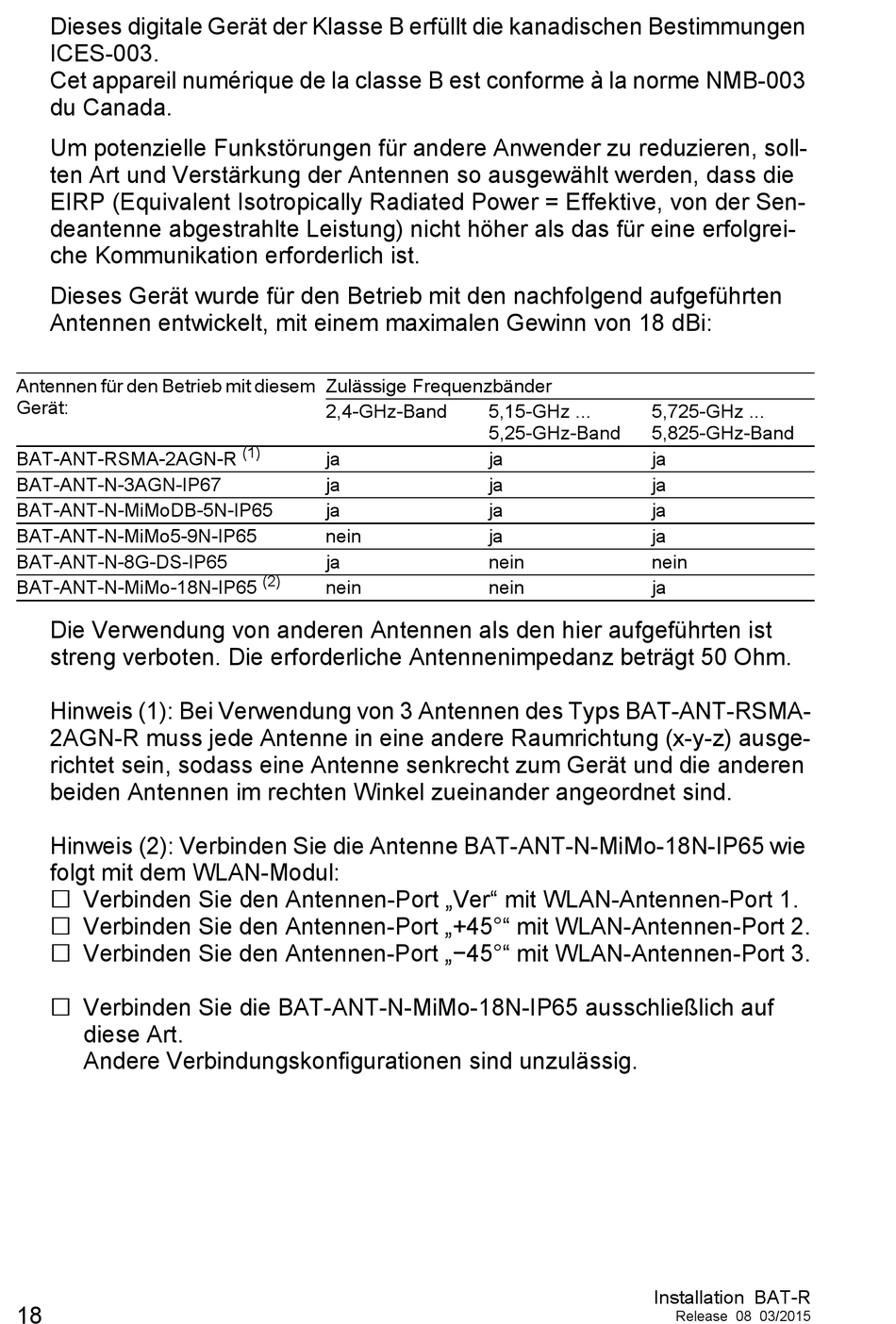

Dieses digitale Gerät der Klasse B erfüllt die kanadischen Bestimmungen
ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003
du Canada.
Um potenzielle Funkstörungen für andere Anwender zu reduzieren, soll-
ten Art und Verstärkung der Antennen so ausgewählt werden, dass die
EIRP (Equivalent Isotropically Radiated Power = Effektive, von der Sen-
deantenne abgestrahlte Leistung) nicht höher als das für eine erfolgrei-
che Kommunikation erforderlich ist.
Dieses Gerät wurde für den Betrieb mit den nachfolgend aufgeführten
Antennen entwickelt, mit einem maximalen Gewinn von 18 dBi:
Antennen für den Betrieb mit diesem
Gerät:
BAT-ANT-RSMA-2AGN-R
BAT-ANT-N-3AGN-IP67
BAT-ANT-N-MiMoDB-5N-IP65
BAT-ANT-N-MiMo5-9N-IP65
BAT-ANT-N-8G-DS-IP65
BAT-ANT-N-MiMo-18N-IP65
Die Verwendung von anderen Antennen als den hier aufgeführten ist
streng verboten. Die erforderliche Antennenimpedanz beträgt 50 Ohm.
Hinweis (1): Bei Verwendung von 3 Antennen des Typs BAT-ANT-RSMA-
2AGN-R muss jede Antenne in eine andere Raumrichtung (x-y-z) ausge-
richtet sein, sodass eine Antenne senkrecht zum Gerät und die anderen
beiden Antennen im rechten Winkel zueinander angeordnet sind.
Hinweis (2): Verbinden Sie die Antenne BAT-ANT-N-MiMo-18N-IP65 wie
folgt mit dem WLAN-Modul:
 Verbinden Sie den Antennen-Port „Ver" mit WLAN-Antennen-Port 1.
 Verbinden Sie den Antennen-Port „+45°" mit WLAN-Antennen-Port 2.
 Verbinden Sie den Antennen-Port „−45°" mit WLAN-Antennen-Port 3.
 Verbinden Sie die BAT-ANT-N-MiMo-18N-IP65 ausschließlich auf
diese Art.
Andere Verbindungskonfigurationen sind unzulässig.
18
Zulässige Frequenzbänder
2,4-GHz-Band
(1)
ja
ja
ja
nein
ja
(2)
nein
5,15-GHz ... 5,725-GHz ...
5,25-GHz-Band 5,825-GHz-Band
ja ja
ja ja
ja ja
ja ja
nein nein
nein ja
Installation BAT-R
Release 08 03/2015
