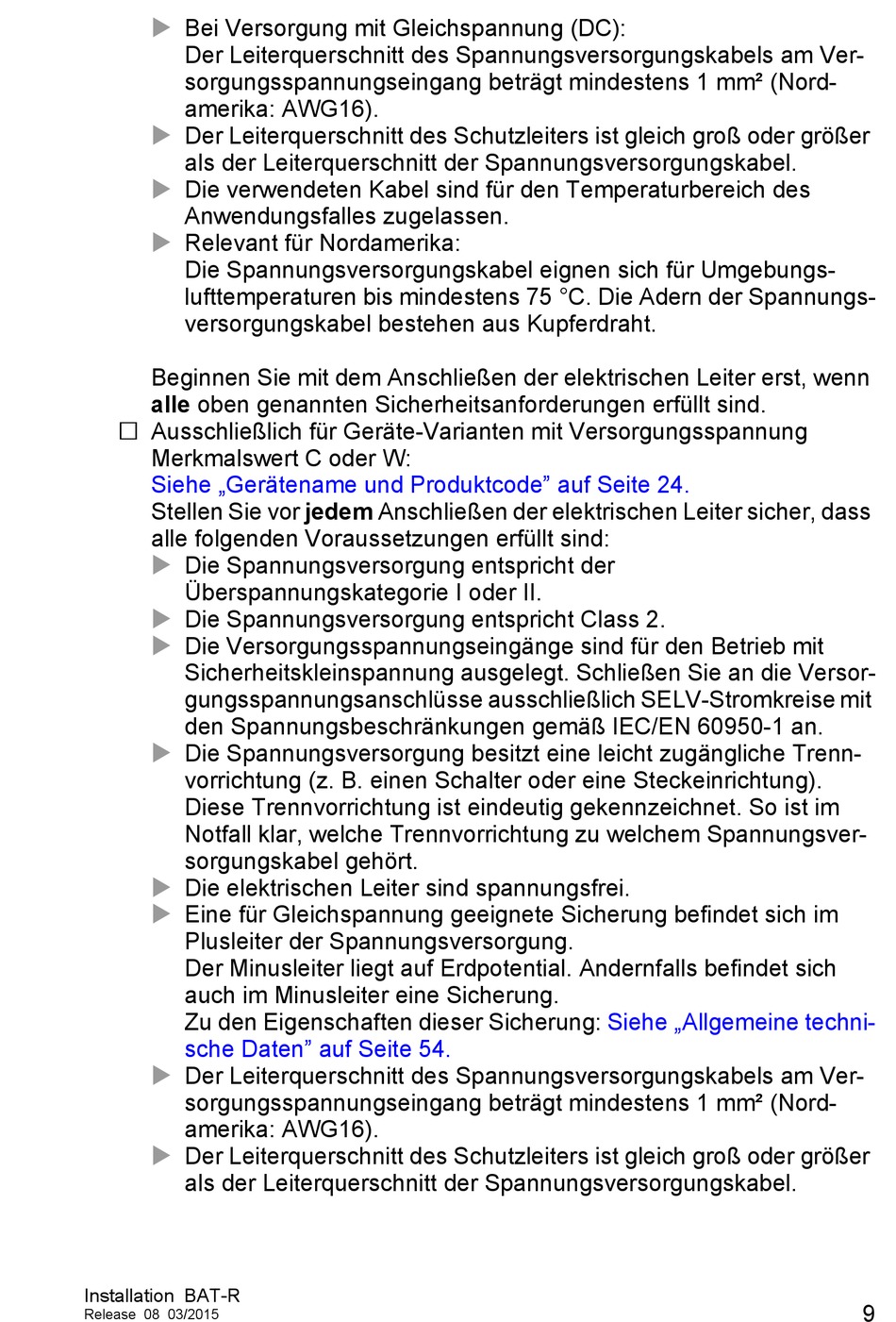

Hirschmann BAT-R Handbuch Seite 9

 Bei Versorgung mit Gleichspannung (DC):
Der Leiterquerschnitt des Spannungsversorgungskabels am Ver-
sorgungsspannungseingang beträgt mindestens 1 mm² (Nord-
amerika: AWG16).

Der Leiterquerschnitt des Schutzleiters ist gleich groß oder größer
als der Leiterquerschnitt der Spannungsversorgungskabel.

Die verwendeten Kabel sind für den Temperaturbereich des
Anwendungsfalles zugelassen.

Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungs-
lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs-
versorgungskabel bestehen aus Kupferdraht.
Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn
alle oben genannten Sicherheitsanforderungen erfüllt sind.
 Ausschließlich für Geräte-Varianten mit Versorgungsspannung
Merkmalswert C oder W:
Siehe „Gerätename und Produktcode" auf Seite 24.
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass
alle folgenden Voraussetzungen erfüllt sind:
 Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.
 Die Spannungsversorgung entspricht Class 2.

Die Versorgungsspannungseingänge sind für den Betrieb mit
Sicherheitskleinspannung ausgelegt. Schließen Sie an die Versor-
gungsspannungsanschlüsse ausschließlich SELV-Stromkreise mit
den Spannungsbeschränkungen gemäß IEC/EN 60950-1 an.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (z. B. einen Schalter oder eine Steckeinrichtung).
Diese Trennvorrichtung ist eindeutig gekennzeichnet. So ist im
Notfall klar, welche Trennvorrichtung zu welchem Spannungsver-
sorgungskabel gehört.

Die elektrischen Leiter sind spannungsfrei.
 Eine für Gleichspannung geeignete Sicherung befindet sich im
Plusleiter der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich
auch im Minusleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
sche Daten" auf Seite 54.

Der Leiterquerschnitt des Spannungsversorgungskabels am Ver-
sorgungsspannungseingang beträgt mindestens 1 mm² (Nord-
amerika: AWG16).
 Der Leiterquerschnitt des Schutzleiters ist gleich groß oder größer
als der Leiterquerschnitt der Spannungsversorgungskabel.
Installation BAT-R
Release 08 03/2015
Siehe „Allgemeine techni-
