Einstellungen VT 100 Terminal
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden. Die V.24-Schnittstelle ist galvanisch von der Versor-
gungsspannung getrennt.
 Verwenden Sie ausschließlich ein geschirmtes Kabel.
Pins der M12-Buchse
am Gerät
1
8
7
2
6
3
5
4

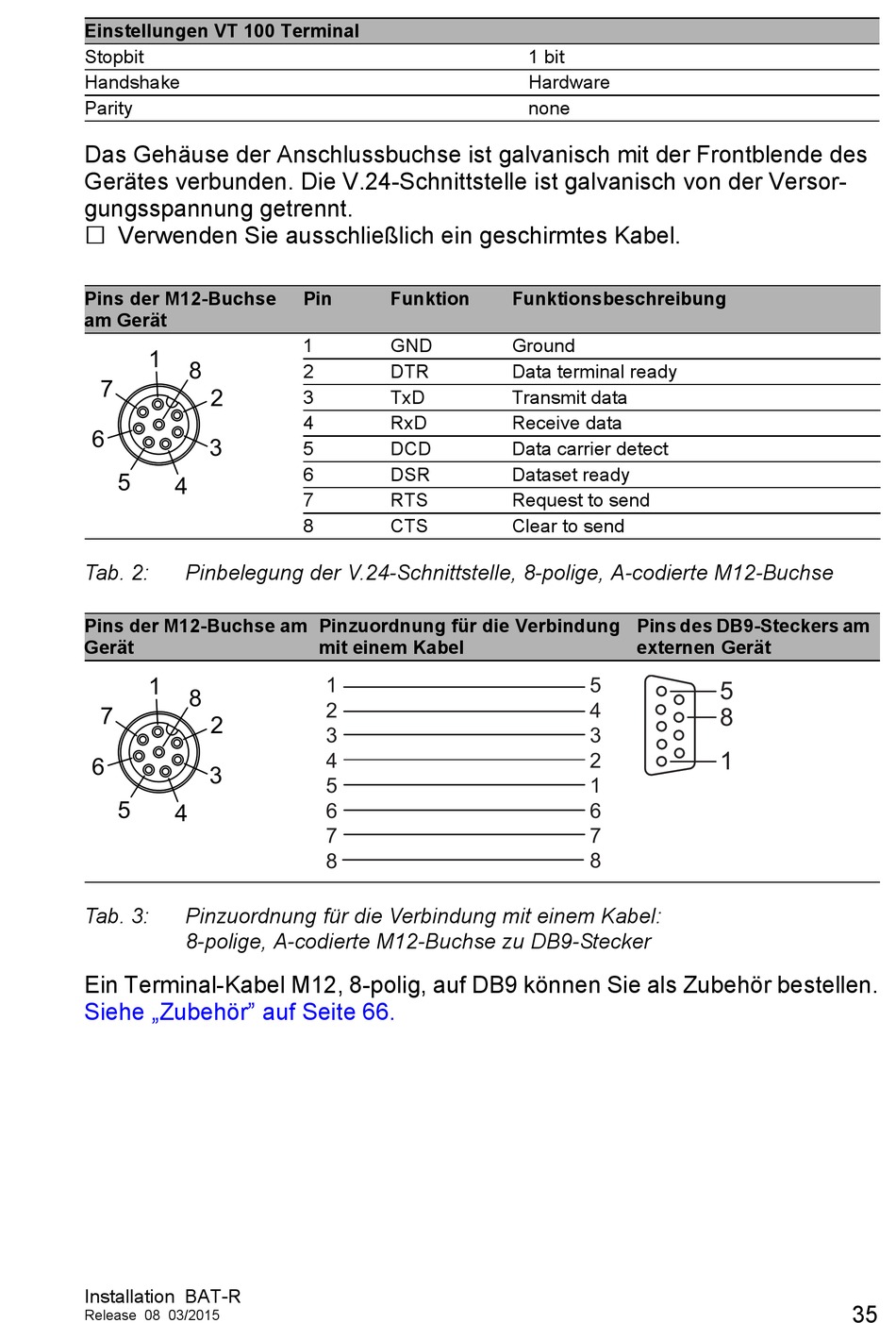

Tab. 2: Pinbelegung der V.24-Schnittstelle, 8-polige, A-codierte M12-Buchse
Pins der M12-Buchse am
Gerät
1
8
7
2
6
3
5
4
Tab. 3: Pinzuordnung für die Verbindung mit einem Kabel:
8-polige, A-codierte M12-Buchse zu DB9-Stecker
Ein Terminal-Kabel M12, 8-polig, auf DB9 können Sie als Zubehör bestellen.
Siehe „Zubehör" auf Seite 66.
Installation BAT-R
Release 08 03/2015
Pin Funktion
1 GND
2 DTR
3 TxD
4 RxD
5 DCD
6 DSR
7 RTS
8 CTS
Pinzuordnung für die Verbindung
mit einem Kabel
1
2
3
4
5
6
7
8
1 bit
Hardware
none
Funktionsbeschreibung
Ground
Data terminal ready
Transmit data
Receive data
Data carrier detect
Dataset ready
Request to send
Clear to send
Pins des DB9-Steckers am
externen Gerät
5
4
3
2
1
6
7
8
5
8
1
