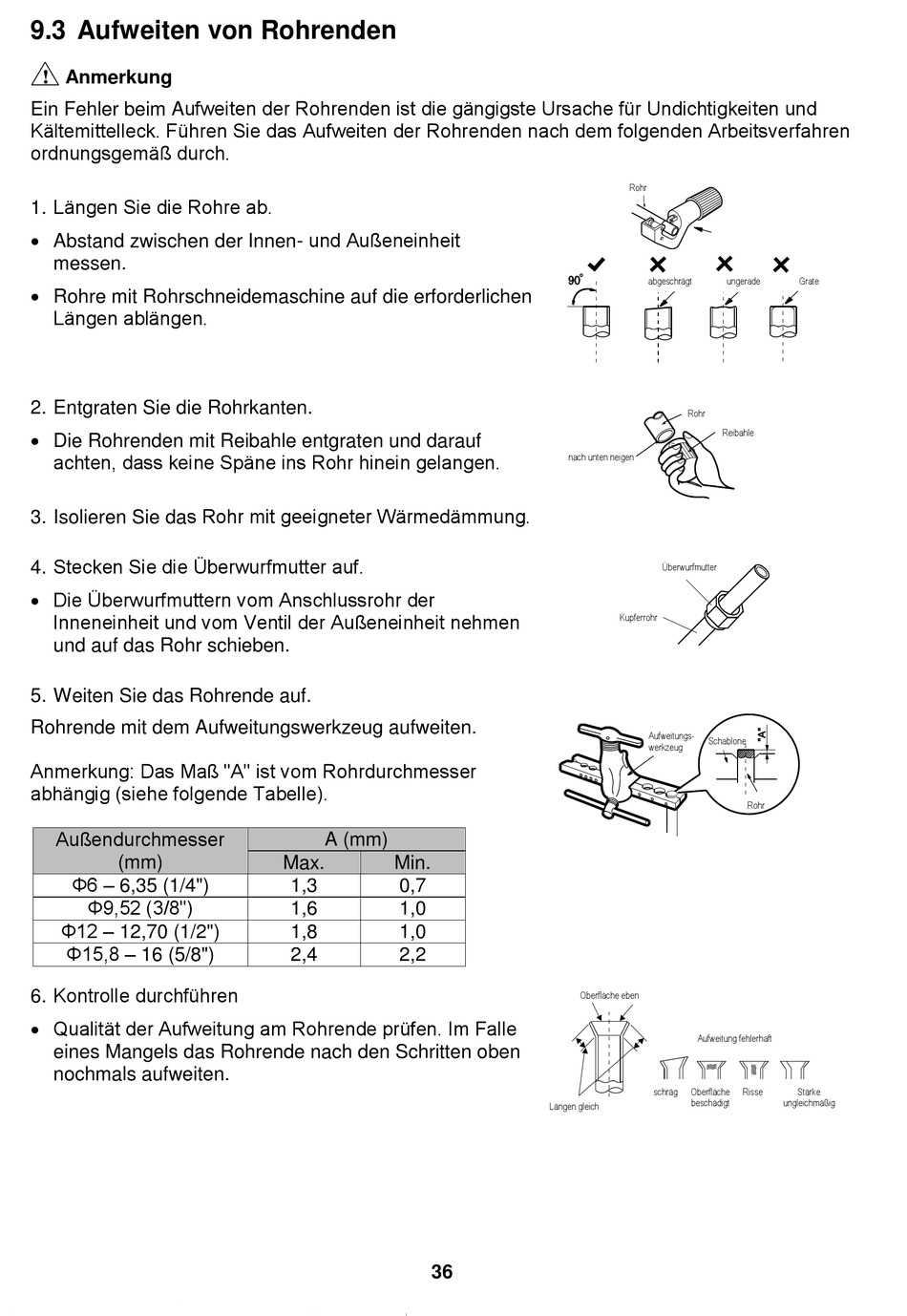

9.3 Aufweiten von Rohrenden
Anmerkung
Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten und
Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren
ordnungsgemäß durch.
1. Längen Sie die Rohre ab.
Abstand zwischen der Innen- und Außeneinheit
messen.
Rohre mit Rohrschneidemaschine auf die erforderlichen
Längen ablängen.
2. Entgraten Sie die Rohrkanten.
Die Rohrenden mit Reibahle entgraten und darauf
achten, dass keine Späne ins Rohr hinein gelangen.
3. Isolieren Sie das Rohr mit geeigneter Wärmedämmung.
4. Stecken Sie die Überwurfmutter auf.
Die Überwurfmuttern vom Anschlussrohr der
Inneneinheit und vom Ventil der Außeneinheit nehmen
und auf das Rohr schieben.
5. Weiten Sie das Rohrende auf.
Rohrende mit dem Aufweitungswerkzeug aufweiten.
Anmerkung: Das Maß "A" ist vom Rohrdurchmesser
abhängig (siehe folgende Tabelle).
Außendurchmesser
(mm)
Φ6 – 6,35 (1/4")
Φ9,52 (3/8")
Φ12 – 12,70 (1/2")
Φ15,8 – 16 (5/8")
6. Kontrolle durchführen
Qualität der Aufweitung am Rohrende prüfen. Im Falle
eines Mangels das Rohrende nach den Schritten oben
nochmals aufweiten.
A (mm)
Max.
Min.
1,3
0,7
1,6
1,0
1,8
1,0
2,4
2,2
36
Rohr
abgeschrägt
Rohr
nach unten neigen
Überwurfmutter
Kupferrohr
Aufweitungs-
Schablone
werkzeug
Oberfläche eben
Aufweitung fehlerhaft
schräg
Oberfläche
beschädigt
Längen gleich
ungerade
Grate
Reibahle
Rohr
Risse
Stärke
ungleichmäßig
