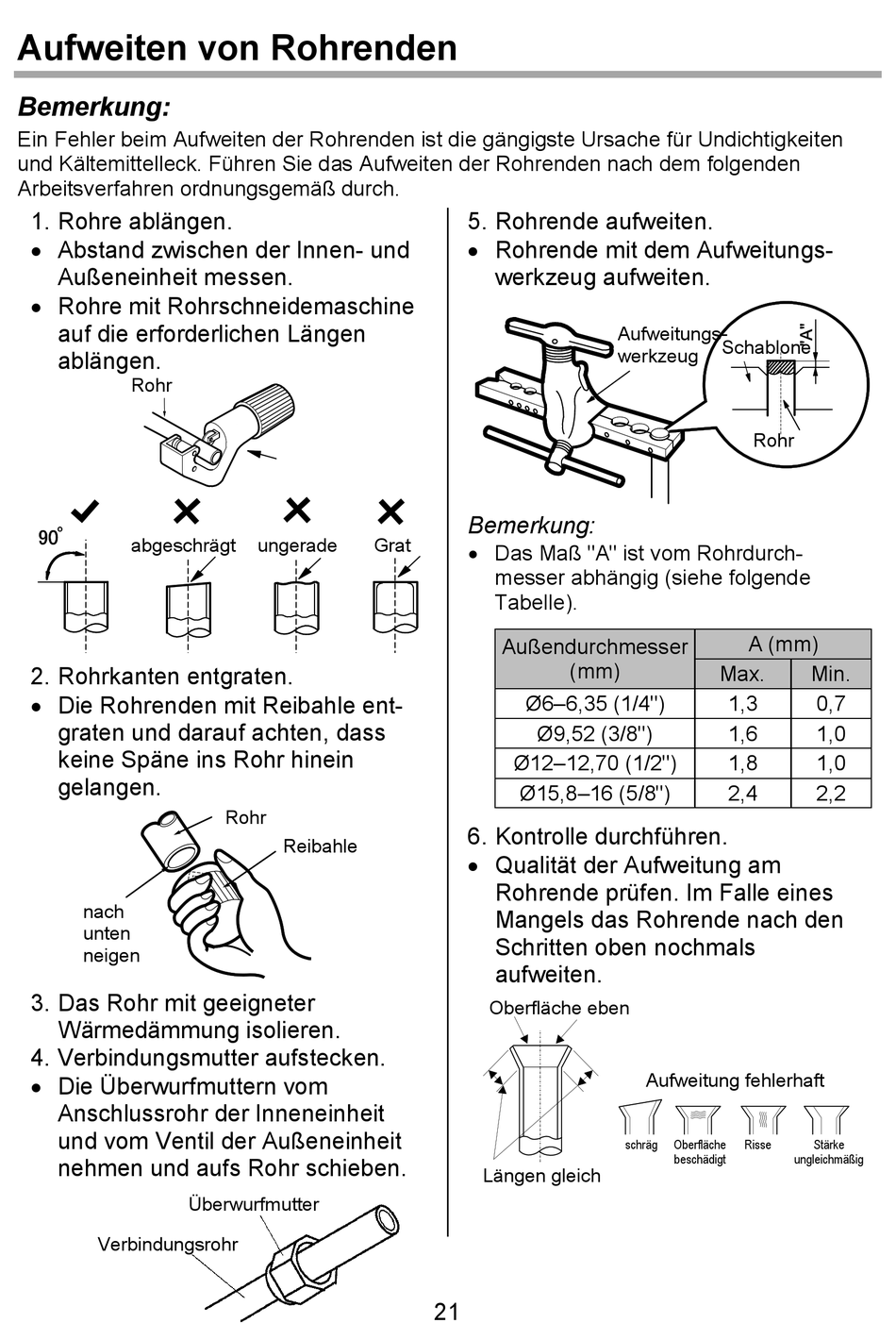

Aufweiten von Rohrenden
Bemerkung:
Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten
und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden
Arbeitsverfahren ordnungsgemäß durch.
1. Rohre ablängen.
Abstand zwischen der Innen- und
Außeneinheit messen.
Rohre mit Rohrschneidemaschine
auf die erforderlichen Längen
ablängen.
Rohr
abgeschrägt
2. Rohrkanten entgraten.
Die Rohrenden mit Reibahle ent-
graten und darauf achten, dass
keine Späne ins Rohr hinein
gelangen.
nach
unten
neigen
3. Das Rohr mit geeigneter
Wärmedämmung isolieren.
4. Verbindungsmutter aufstecken.
Die Überwurfmuttern vom
Anschlussrohr der Inneneinheit
und vom Ventil der Außeneinheit
nehmen und aufs Rohr schieben.
Verbindungsrohr
ungerade
Rohr
Reibahle
Überwurfmutter
5. Rohrende aufweiten.
Rohrende mit dem Aufweitungs-
werkzeug aufweiten.
Bemerkung:
Grat
Das Maß "A" ist vom Rohrdurch-
messer abhängig (siehe folgende
Tabelle).
Außendurchmesser
Ø6–6,35 (1/4")
Ø9,52 (3/8")
Ø12–12,70 (1/2")
Ø15,8–16 (5/8")
6. Kontrolle durchführen.
Qualität der Aufweitung am
Rohrende prüfen. Im Falle eines
Mangels das Rohrende nach den
Schritten oben nochmals
aufweiten.
Oberfläche eben
Längen gleich
21
Aufweitungs-
Schablone
werkzeug
(mm)
Max.
1,3
1,6
1,8
2,4
Aufweitung fehlerhaft
schräg
Oberfläche
beschädigt
Rohr
A (mm)
Min.
0,7
1,0
1,0
2,2
Risse
Stärke
ungleichmäßig
