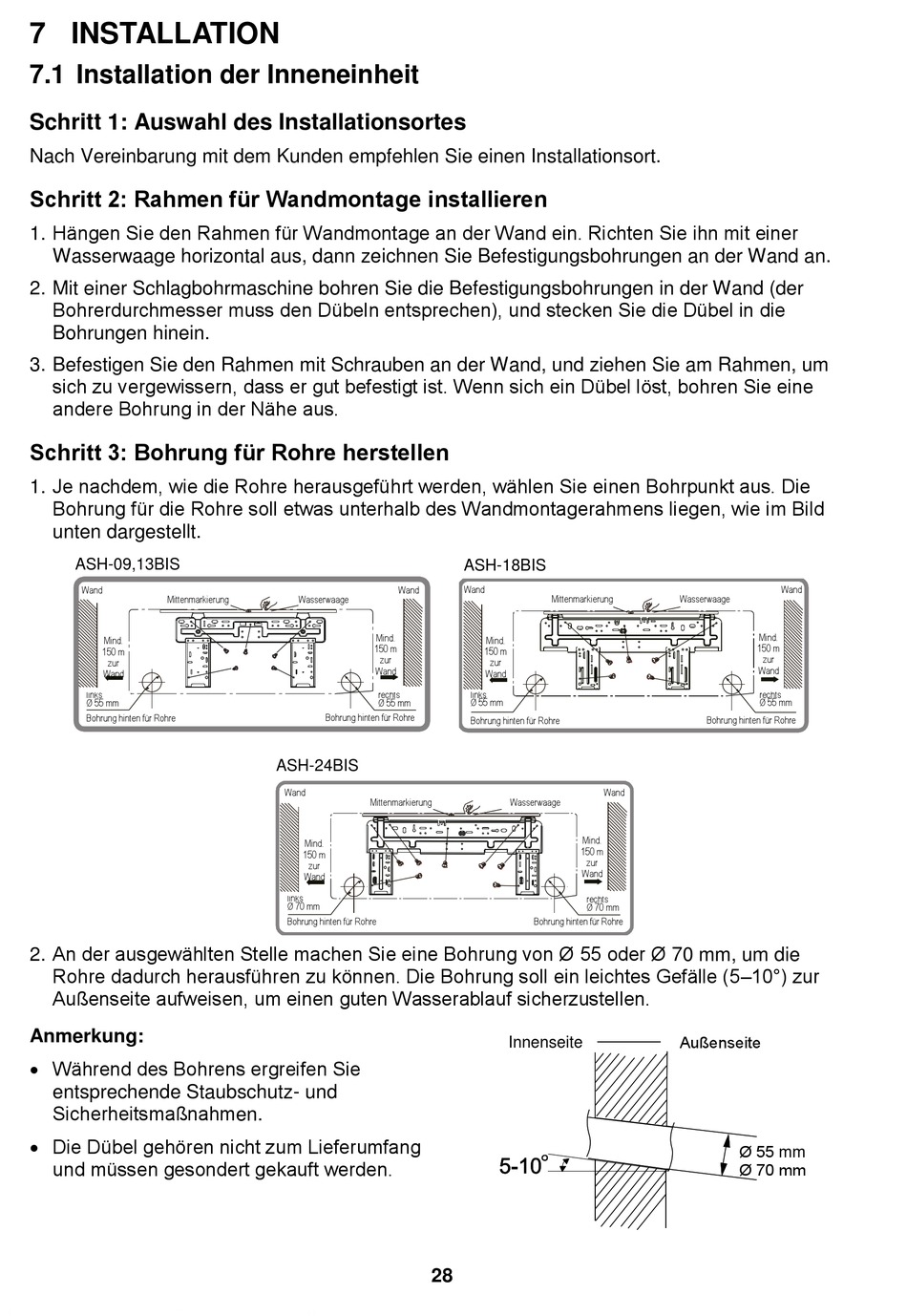

7 INSTALLATION
7.1 Installation der Inneneinheit
Schritt 1: Auswahl des Installationsortes
Nach Vereinbarung mit dem Kunden empfehlen Sie einen Installationsort.
Schritt 2: Rahmen für Wandmontage installieren
1. Hängen Sie den Rahmen für Wandmontage an der Wand ein. Richten Sie ihn mit einer
Wasserwaage horizontal aus, dann zeichnen Sie Befestigungsbohrungen an der Wand an.
2. Mit einer Schlagbohrmaschine bohren Sie die Befestigungsbohrungen in der Wand (der
Bohrerdurchmesser muss den Dübeln entsprechen), und stecken Sie die Dübel in die
Bohrungen hinein.
3. Befestigen Sie den Rahmen mit Schrauben an der Wand, und ziehen Sie am Rahmen, um
sich zu vergewissern, dass er gut befestigt ist. Wenn sich ein Dübel löst, bohren Sie eine
andere Bohrung in der Nähe aus.
Schritt 3: Bohrung für Rohre herstellen
1. Je nachdem, wie die Rohre herausgeführt werden, wählen Sie einen Bohrpunkt aus. Die
Bohrung für die Rohre soll etwas unterhalb des Wandmontagerahmens liegen, wie im Bild
unten dargestellt.
ASH-09,13BIS
Wand
Mittenmarkierung
Mind.
150 m
zur
Wand
links
Ø 55 mm
Bohrung hinten für Rohre
2. An der ausgewählten Stelle machen Sie eine Bohrung von Ø 55 oder Ø 70 mm, um die
Rohre dadurch herausführen zu können. Die Bohrung soll ein leichtes Gefälle (5–10°) zur
Außenseite aufweisen, um einen guten Wasserablauf sicherzustellen.
Anmerkung:
Während des Bohrens ergreifen Sie
entsprechende Staubschutz- und
Sicherheitsmaßnahmen.
Die Dübel gehören nicht zum Lieferumfang
und müssen gesondert gekauft werden.
Wand
Wasserwaage
Mind.
150 m
zur
Wand
rechts
Ø 55 mm
Bohrung hinten für Rohre
ASH-24BIS
Wand
Mittenmarkierung
Mind.
150 m
zur
Wand
links
Ø 70 mm
Bohrung hinten für Rohre
28
ASH-18BIS
Wand
Mittenmarkierung
Mind.
150 m
zur
Wand
links
Ø 55 mm
Bohrung hinten für Rohre
Wand
Wasserwaage
Mind.
150 m
zur
Wand
rechts
Ø 70 mm
Bohrung hinten für Rohre
Innenseite
Wand
Wasserwaage
Mind.
150 m
zur
Wand
rechts
Ø 55 mm
Bohrung hinten für Rohre
Außenseite
Ø 55 mm
Ø 70 mm
