- Seite 1 BEDIENUNGSANLEITUNG SPECTRUM PLUS ASH-09BIS2, ASH-13BIS2 ASH-18BIS2, ASH-24BIS2...
- Seite 2 Übersetzung des Original‐Benutzerhandbuches WICHTIGER HINWEIS: Lesen Sie bitte die vorliegende Benutzeranleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Benutzer- anleitung zu späterer Einsichtnahme gut auf.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN ..................2 Erklärung der Symbole ....................2 Kältemittel ........................3 Sicherheitshinweise ...................... 4 GERÄTEBESCHREIBUNG ....................7 FERNBEDIENUNG ........................ 9 Tasten der Fernbedienung .................... 9 ... -
Seite 4: Allgemeine Informationen
1 ALLGEMEINE INFORMATIONEN Lesen Sie bitte die vorliegende Bedienungsanleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Bedienungsanleitung zu späterer Einsichtnahme gut auf. Personen (inkl. Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Anlage sicher zu bedienen, müssen bei der Bedienung beaufsichtigt bzw. -
Seite 5: Kältemittel
1.2 Kältemittel Die Anlage wird mit brennbarem Kältemittel R32 gefüllt. Vor der Verwendung der Anlage lesen Sie zuerst die Bedienungsanleitung durch. Vor der Installation der Anlage lesen Sie zuerst die Installationsanleitung durch. Vor einer Reparatur der Anlage lesen Sie zuerst die Wartungsanleitung durch. ... -
Seite 6: Sicherheitshinweise
1.3 Sicherheitshinweise WARNUNG: Betrieb und Instandhaltung Diese Anlage darf auch durch Kinder ab 8 Jahren oder Personen mit geminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder Kenntnissen benutzt werden, wenn sie beaufsichtigt werden, oder wenn sie in der gefahrlosen Verwendung der Anlage unterwiesen wurden und sich der möglichen Risiken bewusst sind. - Seite 7 Arbeitet die Klimaanlage unter abnormalen Bedingungen, besteht Fehler-, Stromschlag- oder Brandgefahr. Beim Ein-/Ausschalten des Gerätes mit dem Notbedienungsschalter betätigen Sie diesen mit einem elektrisch nicht leitenden Gegenstand. Keinen Gegenstand aus Metall verwenden. Treten Sie nicht auf das Gehäuse der Außeneinheit, und legen Sie keine schweren Gegenstände darauf.
-
Seite 8: Betriebstemperaturbereich
Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf. Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen. Die Anlage muss so platziert werden, dass ihr Netzstecker einfach zugänglich ist. ... -
Seite 9: Gerätebeschreibung
2 GERÄTEBESCHREIBUNG Inneneinheit Lufteinlass Frontklappe Filter Notbedienungstaste Temperatur- horizontale Luftablenklamelle anzeige Luftauslass Heiz- anzeige Anzeige- tafel Kühl- anzeige Empfänger- Netz- fenster anzeige Entfeuchtungs- anzeige Kühl- Netz- Empfänger- anzeige anzeige fenster Heiz- Temperatur- Entfeuchtungs- Anzeige- anzeige anzeige anzeige tafel (Das Aussehen oder die Position der Anzeigetafel können von Fernbedienung der Abbildung oben abweichen. -

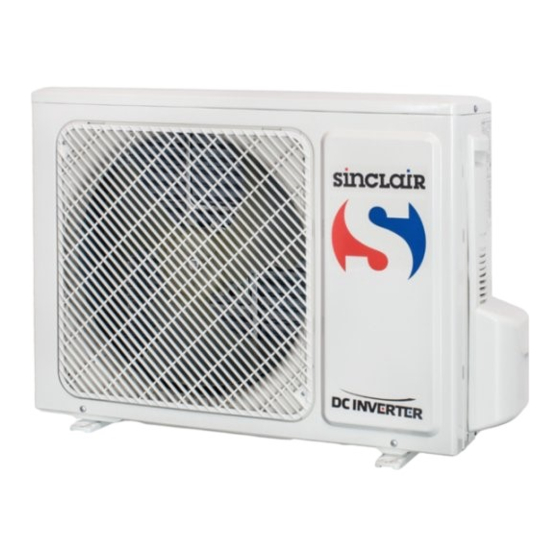

Seite 10: Außeneinheit
Außeneinheit Lufteinlass Verbindungskabel Luftauslass Anmerkung: Das Aussehen des tatsächlichen Produktes kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich. -
Seite 11: Fernbedienung
3 FERNBEDIENUNG 3.1 Tasten der Fernbedienung 5 TURBO-Taste (Klimatisierung beschleunigen) Taste (Luft nach links/rechts) Taste (Luft nach oben/unten) 8 CLOCK-Taste (Uhrzeit) 9 TIMER ON / TIMER OFF- Taste (EIN-Timer / AUS-Timer) 10 TEMP-Taste (Temperatur anzeigen) WiFi Taste (Gesundheits- /Luft-Funktion) 12 I FEEL-Taste (Temperatur von der Fernbedienung gemessen) Abdeckung Abdeckung... -
Seite 12: Funktion Der Tasten Auf Der Fernbedienung
3.3 Funktion der Tasten auf der Fernbedienung Anmerkung: Diese Fernbedienung ist universal und kann für Klimaanlagen mit vielen Funktionen eingesetzt werden. Sind einige der Funktionen beim jeweiligen Modell nicht vorhanden, bleibt der Betriebszustand der Anlage beibehalten, wenn die entsprechende Taste auf der Fernbedienung betätigt wird. - Seite 13 MODE-Taste (Betriebsart) Durch Drücken der Taste kann die Betriebsart im folgenden Zyklus eingestellt werden: Automatik , Kühlen , Entfeuchten , Lüfter und Heizen Nach dem Einschalten der Stromversorgung wird standardmäßig die automatische Betriebsart eingestellt. Im Heizmodus beträgt die Temperatur-Anfangseinstellung 28 °C. In den anderen Betriebsarten beträgt die Temperatur-Anfangseinstellung 25 °C.
- Seite 14 CLOCK-Taste (Uhrzeit) Durch Drücken der Taste kann die Uhrzeit eingestellt werden. Die Anzeige fängt an zu blinken. Drücken Sie die Taste + oder – innerhalb von 5 Sekunden, um die aktuelle Uhrzeit einzustellen. Wird die Taste für mehr als 2 Sekunden gedrückt gehalten, wird die Uhrzeit alle 0,5 Sekunden um 10 Minuten vor- bzw.
- Seite 15 Anmerkung: Der Betriebstemperaturbereich der Außentemperatur beträgt von 0–60 °C. Liegt die Außentemperatur außerhalb dieses Bereiches, wird der entsprechende Grenzwert (min. 0 °C oder max. 60 °C) angezeigt. Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. In diesem Fall wird der Befehl von der Inneneinheit zwar empfangen, es wird jedoch die Solltemperatur angezeigt.
-
Seite 16: Sleep-Taste (Schlaf-Funktion)
SLEEP-Taste (Schlaf-Funktion) Durch Drücken der Taste können die Betriebsarten Schlaf 1 ( ), Schlaf 2 ( ), Schlaf 3 ) zyklisch eingestellt oder der Schlafmodus ausgeschaltet werden. Nach dem Einschalten der Stromversorgung ist der Schlaf-Modus standardmäßig ausgeschaltet. Betriebsart Schlaf 1 –... -
Seite 17: Beschreibung Der Sonderfunktionen
Display der Fernbedienung erscheint 1 Stunde im Stundenfeld, und im Feld für die Solltemperatur blinkt die jeweils zuletzt für den Schlafmodus eingestellte Temperatur (beim erstmaligen Einstellen die vom Hersteller voreingestellte Temperatur). 2. Mit den Tasten + oder − können Sie die Solltemperatur einstellen. Bestätigen Sie die Einstellung mit der TURBO-Taste. -
Seite 18: Schlaf-Funktion
Ablenkung der ausgeblasenen Luft nach links/rechts 1. Wird die Taste gedrückt und länger als 2 Sekunden gedrückt gehalten, fängt die Luftablenklamelle an, wechselweise nach links/rechts zu schwenken. Wird die Taste losgelassen, bleibt die Luftablenklamelle sofort in der aktuellen Position stehen. 2. -
Seite 19: Grundlegende Vorgänge
3.5 Grundlegende Vorgänge 1. Nach dem Anschließen der Stromversorgung drücken Sie die ON/OFF-Taste, um das Gerät zu starten. (Anmerkung: Nach dem Einschalten der Stromversorgung wird die Luftablenklamelle des Gerätes automatisch geschlossen.) 2. Durch Drücken der MODE-Taste wählen Sie die gewünschte Betriebsart aus. -
Seite 20: Notbetätigung
Anmerkung: Während der Verwendung zielen Sie den Signalsender der Fernbedienung auf den Signalempfänger an der Klimaanlage. Der Abstand zwischen dem Signalsender und dem Signalempfänger soll nicht 8 m überschreiten, und im Signalweg dürfen keine Hindernisse stehen. In Räumen mit Leuchtstofflampen oder drahtlosem Telefon kann das Signal gestört werden. In diesem Fall muss der Abstand zwischen der Fernbedienung und der Klimaanlage verkürzt werden. -
Seite 21: Reinigung Und Wartung
4 REINIGUNG UND WARTUNG WARNUNG Vor der Reinigung schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz, sonst besteht Stromschlaggefahr. Reinigen Sie die Klimaanlage nicht mit Wasser, sonst besteht Stromschlaggefahr. Verwenden Sie zur Reinigung der Klimaanlage keine flüchtigen Flüssigkeiten. 4.1 Reinigung der Oberfläche der Inneneinheit Bei schmutzigen Oberflächen der Inneneinheit wird empfohlen, diese mit einem weichen trockenen Tuch oder einem feuchten Tuch zu reinigen. -
Seite 22: Prüfungen Vor Dem Saisoneinsatz
4.3 Prüfungen vor dem Saisoneinsatz 1. Prüfen Sie die Lufteinlass- und Luftauslassschlitze auf Blockierung. 2. Prüfen Sie den Sicherungsautomaten, den Netzstecker und die Steckdose auf Unversehrtheit. 3. Vergewissern Sie sich, dass der Luftfilter sauber ist. 4. Prüfen Sie den Gerätesockel für die Außeneinheit, ob er beschädigt oder verrostet ist. Bei Beschädigung kontaktieren Sie den Händler. -
Seite 23: Fehlerbehandlung
5 FEHLERBEHANDLUNG 5.1 Fehleranalyse Bevor Sie den Kundendienst rufen, prüfen Sie den Gerätezustand nach den folgenden Anweisungen. Können Sie die Störung auch derart nicht beheben, rufen Sie den örtlichen Händler oder den Kundendienst. Zustand Kontrolle Abhilfe Wurde die Funktion der Anlage (durch ... - Seite 24 Zustand Kontrolle Abhilfe Stromausfall? Warten Sie die Stromrückkehr ab. Netzstecker locker? Stecken Sie den Netzstecker fest ein. Löst der Sicherungsautomat aus, oder Lassen Sie den Sicherungsautomaten ist die Sicherung durchgebrannt? bzw. die Sicherung von einer Fachkraft prüfen und evtl.
-
Seite 25: Fehlercodes
5.2 Fehlercodes Befindet sich die Klimaanlage in einem abnormalen Betriebszustand, blinkt die Temperatur- anzeige an der Inneneinheit und zeigt den jeweiligen Fehlercode an. Fehlerarten siehe Übersicht weiter unten. Fehlercode Abhilfe Die Fehleranzeige kann nach dem Neustart des Gerätes erlöschen. Falls nicht, rufen Sie den Kundendienst. -
Seite 26: Gefahrlose Handhabung Des Brennbaren Kältemittels
6 GEFAHRLOSE HANDHABUNG DES BRENNBAREN KÄLTEMITTELS Qualifikationsanforderungen für Installation und Wartung Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen gültiges Zertifikat vom zuständigen Institut besitzen und für Arbeiten an Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. - Seite 28 SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com Die Anlage wurde in China hergestellt (Made in China). VERTRETER SINCLAIR Global Group s.r.o. Purkynova 45 612 00 Brno Tschechische Republik TECHNISCHE UNTERSTÜTZUNG SINCLAIR Global Group s.r.o. Purkynova 45...
