- Seite 1 BEDIENUNGSANLEITUNG VISION ASH-09BIV, ASH-12BIV ASH-18BIV, ASH-24BIV...
- Seite 3 Übersetzung des Original‐Benutzerhandbuches WICHTIGER HINWEIS: Lesen Sie bitte die vorliegende Benutzeranleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Benutzer- anleitung zu späterer Einsichtnahme gut auf.
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN ..................2 Erklärung der Symbole ....................2 Kältemittel ........................3 Sicherheitshinweise ...................... 4 GERÄTEBESCHREIBUNG ....................7 FERNBEDIENUNG ......................10 Tasten der Fernbedienung ..................10 ... -
Seite 6: Allgemeine Informationen
1 ALLGEMEINE INFORMATIONEN Lesen Sie bitte die vorliegende Bedienungsanleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Bedienungsanleitung zu späterer Einsichtnahme gut auf. Personen (inkl. Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Anlage sicher zu bedienen, müssen bei der Bedienung beaufsichtigt bzw. -
Seite 7: Kältemittel
1.2 Kältemittel Die Anlage wird mit brennbarem Kältemittel R32 gefüllt. Vor der Verwendung der Anlage lesen Sie zuerst die Bedienungsanleitung durch. Vor der Installation der Anlage lesen Sie zuerst die Installationsanleitung durch. Vor einer Reparatur der Anlage lesen Sie zuerst die Wartungsanleitung durch. ... -
Seite 8: Sicherheitshinweise
1.3 Sicherheitshinweise WARNUNG: Betrieb und Instandhaltung Diese Anlage darf auch durch Kinder ab 8 Jahren oder Personen mit geminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder Kenntnissen benutzt werden, wenn sie beaufsichtigt werden, oder wenn sie in der gefahrlosen Verwendung der Anlage unterwiesen wurden und sich der möglichen Risiken bewusst sind. - Seite 9 Arbeitet die Klimaanlage unter abnormalen Bedingungen, besteht Fehler-, Stromschlag- oder Brandgefahr. Beim Ein-/Ausschalten des Gerätes mit dem Notbedienungsschalter betätigen Sie diesen mit einem elektrisch nicht leitenden Gegenstand. Keinen Gegenstand aus Metall verwenden. Treten Sie nicht auf das Gehäuse der Außeneinheit, und legen Sie keine schweren Gegenstände darauf.
- Seite 10 Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf. Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen. Die Anlage muss so platziert werden, dass ihr Netzstecker einfach zugänglich ist. ...
-
Seite 11: Gerätebeschreibung

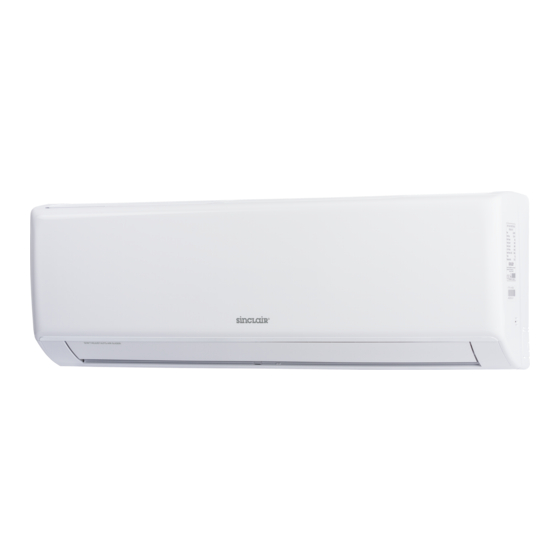

2 GERÄTEBESCHREIBUNG Inneneinheit Lufteinlass Frontklappe Filter Notbedienungstaste horizontale Luftablenklamelle Luftauslass (Das Aussehen oder die Position der Anzeigetafel können von der Fernbedienung Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich.) Anmerkung: Das Aussehen des tatsächlichen Produktes kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich. - Seite 12 Anzeigetafel (Display) Temperatur- Modellabhängig: Modellabhängig: anzeige Heiz- Kühl- Netz- Empfänger- anzeige anzeige anzeige fenster Anzeige- tafel Kühl- anzeige Empfänger- Netz- fenster anzeige Heiz- Temperatur- Entfeuchtungs- Anzeige- anzeige anzeige anzeige tafel Entfeuchtungs- anzeige Modellabhängig: Modellabhängig: Entfeuchtungs- Netz- anzeige anzeige Heiz- Temperatur- anzeige anzeige Netz-...
- Seite 13 Außeneinheit Lufteinlass Verbindungskabel Luftauslass Anmerkung: Das Aussehen des tatsächlichen Produktes kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich.
-
Seite 14: Fernbedienung
3 FERNBEDIENUNG 3.1 Tasten der Fernbedienung 1 ON/OFF-Taste (Ein/Aus) 2 MODE-Taste (Betriebsart) 3 FAN-Taste (Lüfter) 4 SWING-Taste (Luftrichtung steuern) 5 TURBO-Taste (Klimatisierung beschleunigen) 6 ▲/▼ Taste (Erhöhen/Verringern) 7 SLEEP-Taste (Schlaf) 8 TEMP-Taste (Temperatur) 9 WIFI-Taste 10 LIGHT-Taste (Beleuchtung) 11 CLOCK-Taste (Uhrzeit) 12 TIMER ON / TIMER OFF-Taste (EIN-Timer / AUS-Timer) 3.2 Anzeigen im Display der Fernbedienung... -
Seite 15: Funktion Der Tasten Auf Der Fernbedienung
3.3 Funktion der Tasten auf der Fernbedienung Anmerkung: Diese Fernbedienung ist universal und kann für Klimaanlagen mit vielen Funktionen einge- setzt werden. Sind einige der Funktionen beim jeweiligen Modell nicht vorhanden, bleibt der Betriebszustand der Anlage beibehalten, wenn die entsprechende Taste auf der Fernbedienung betätigt wird. - Seite 16 kann die Lüfterstufe eingestellt werden. Durch Drücken der SWING-Taste können Sie die Richtung der ausgeblasenen Luft einstellen. (Bei nur zum Kühlen Klimaanlagen ist der Heizmodus nicht vorhanden. Wird der Heizmodus mit dem Ferncontroller ausgewählt, lässt sich die Klimaanlage nicht mit der ON/OFF-Taste einschalten.) Anmerkung: ...
-
Seite 17: Sleep-Taste (Schlaf-Funktion)
Wird von Ihnen ausgewählt, wird die Luft aus der Klimaanlage nur im eingestellten Winkelbereich ausgeblasen. Die horizontale Luftablenklamelle schwenkt innerhalb des festgelegten Winkelbereichs. Drücken Sie die Taste für über 2 Sekunden, um den gewünschten Winkel für die Luftablenkung einzustellen. Lassen Sie die Taste los, sobald die gewünschte Winkelstellung erreicht ist. - Seite 18 Anmerkung: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. In diesem Fall wird der Befehl von der Inneneinheit zwar empfangen, es wird jedoch die Solltemperatur angezeigt. Nach dem Einschalten des Gerätes wird standardmäßig die Solltemperatur angezeigt. An der Fernbedienung erfolgt keine Anzeige.
-
Seite 19: Gesundheits-Funktion
Zeitgesteuertes Einschalten stornieren: Ist das zeitgesteuerte Einschalten aktiviert, drücken Sie die TIMER ON-Taste, um es zu stornieren. TIMER OFF-Taste (zeitgesteuertes Ausschalten) Mit der TIMER OFF-Taste können Sie den Timer für automatisches Ausschalten einstellen. Nach Drücken dieser Taste erlischt die Anzeige vom Display der Fernbedienung, und die OFF-Anzeige fängt an zu blinken. -
Seite 20: Vorgehensweise Bei Der Bedienung
Funktion Heizung 8 °C Im Heizmodus drücken Sie die Tasten TEMP und CLOCK gleichzeitig, um die Funktion Heizen 8 °C ein- oder auszuschalten. Sobald diese Funktion gestartet wird, erscheint die Anzeige und „8 °C“ im Display der Fernbedienung, und die Klimaanlage hält den Heizmodus bei 8 °C. Drücken Sie wieder die Tasten TEMP und CLOCK gleichzeitig, um die Funktion Heizen 8 °C auszuschalten. -
Seite 21: Austausch Der Batterien In Der Fernbedienung
4. Durch Drücken der FAN-Taste können Sie die gewünschte Lüfterstufe einstellen: automatisch, niedrig, mittel oder hoch. 5. Durch Drücken der SWING-Taste können Sie die Richtung der ausgeblasenen Luft einstellen. 3.6 Austausch der Batterien in der Fernbedienung Batterie Signalsender 1. Drücken Sie auf die Rückseite der Fernbedienung an der mit gekennzeichneten Stelle, wie im Bild gezeigt. -
Seite 22: Reinigung Und Wartung
4 REINIGUNG UND WARTUNG WARNUNG Vor der Reinigung schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz, sonst besteht Stromschlaggefahr. Reinigen Sie die Klimaanlage nicht mit Wasser, sonst besteht Stromschlaggefahr. Verwenden Sie zur Reinigung der Klimaanlage keine flüchtigen Flüssigkeiten. 4.1 Reinigung der Oberfläche der Inneneinheit Bei schmutzigen Oberflächen der Inneneinheit wird empfohlen, diese mit einem weichen trockenen Tuch oder einem feuchten Tuch zu reinigen. -
Seite 23: Prüfungen Vor Dem Saisoneinsatz
4.3 Prüfungen vor dem Saisoneinsatz 1. Prüfen Sie die Lufteinlass- und Luftauslassschlitze auf Blockierung. 2. Prüfen Sie den Sicherungsautomaten, den Netzstecker und die Steckdose auf Unversehrtheit. 3. Vergewissern Sie sich, dass der Luftfilter sauber ist. 4. Prüfen Sie den Gerätesockel für die Außeneinheit, ob er beschädigt oder verrostet ist. Bei Beschädigung kontaktieren Sie den Händler. -
Seite 24: Fehlerbehandlung
5 FEHLERBEHANDLUNG 5.1 Fehleranalyse Bevor Sie den Kundendienst rufen, prüfen Sie den Gerätezustand nach den folgenden Anweisungen. Können Sie die Störung auch derart nicht beheben, rufen Sie den örtlichen Händler oder den Kundendienst. Zustand Kontrolle Abhilfe Wurde die Funktion der Anlage (durch ... - Seite 25 Zustand Kontrolle Abhilfe Stromausfall? Warten Sie die Stromrückkehr ab. Netzstecker locker? Stecken Sie den Netzstecker fest ein. Löst der Sicherungsautomat aus, oder Lassen Sie den Sicherungsautomaten ist die Sicherung durchgebrannt? bzw. die Sicherung von einer Fachkraft prüfen und evtl.
-
Seite 26: Fehlercodes
5.2 Fehlercodes Befindet sich die Klimaanlage in einem abnormalen Betriebszustand, blinkt die Temperatur- anzeige an der Inneneinheit und zeigt den jeweiligen Fehlercode an. Fehlerarten siehe Übersicht weiter unten. Fehlercode Abhilfe Die Fehleranzeige kann nach dem Neustart des Gerätes erlöschen. Falls nicht, rufen Sie den Kundendienst. -
Seite 27: Installationsanweisungen
6 INSTALLATIONSANWEISUNGEN 6.1 Gefahrlose Handhabung des brennbaren Kältemittels Qualifikationsanforderungen für Installation und Wartung Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen gültiges Zertifikat vom zuständigen Institut besitzen und für Arbeiten an Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. - Seite 28 SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com Die Anlage wurde in China hergestellt (Made in China). VERTRETER SINCLAIR Global Group s.r.o. Purkynova 45 612 00 Brno Tschechische Republik TECHNISCHE UNTERSTÜTZUNG SINCLAIR Global Group s.r.o. Purkynova 45...
