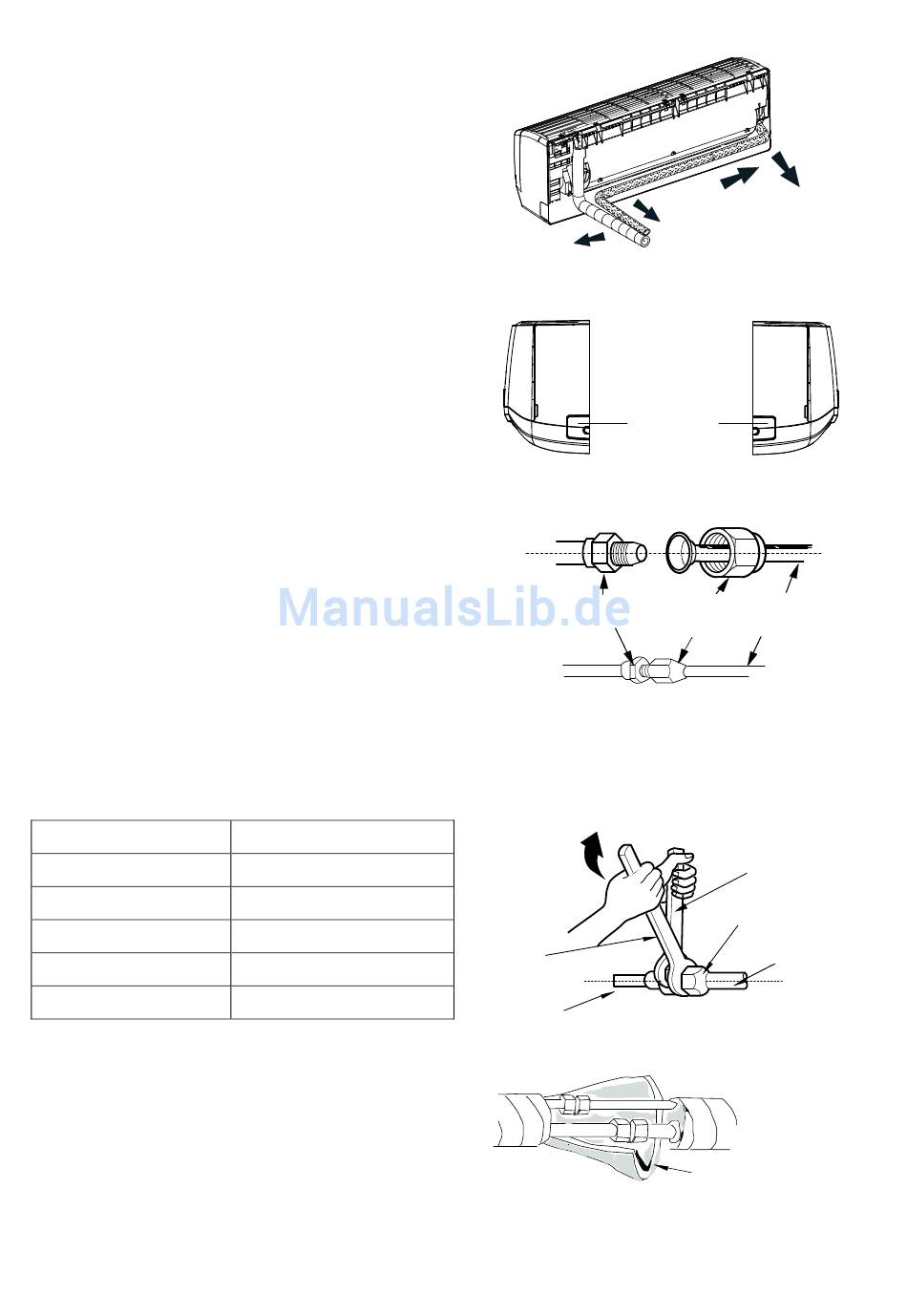

Schritt 4: Rohre herausführen
1. Die Rohre können von rechts, rechts hinten,
links oder links hinten aus dem Gerät
herausgeführt werden.
2. Sollen die Rohre von links oder von rechts
herausgeführt werden, brechen Sie ein
entsprechendes Loch im Unterteil des
Gehäuses aus.
Schritt 5: Rohre der Inneneinheit anschließen
1. Richten Sie die Rohrachsen gegeneinander
aus, und stecken Sie den Rohranschluss
vom Gerät in das aufgeweitete Ende des
Verbindungsrohrs ein.
2. Ziehen Sie die Überwurfmutter von Hand an.
3. Stellen Sie den Drehmomentschlüssel
gemäß der folgenden Tabelle ein. Setzen
Sie den Maulschlüssel auf den Rohran-
schluss, den Drehmomentschlüssel auf die
Überwurfmutter auf. Ziehen Sie die Über-
wurfmutter mit dem Drehmomentschlüssel
fest.
Sechskantmutter
Ø 6 mm
Ø 9,52 mm
Ø 12 mm
Ø 16 mm
Ø 19 mm
4. Isolieren Sie die Kältemittelrohre und die
Rohrverbindungen mit Wärmedämmung und
umwickeln Sie sie mit Isolierband.
Drehmoment
15–20 Nm
30–40 Nm
40–55 Nm
60–65 Nm
70–75 Nm
29
rechts
links
brechen
Anschluss
Drehmoment-
schlüssel
Anschluss an
Inneneinheit
links
links
hinten
rechts
hinten
rechts
Loch
aus-
Überwurf-
Verbindungs-
rohr
mutter
Maulschlüssel
Überwurfmutter
Verbindungs-
rohr
Wärmedämmung
