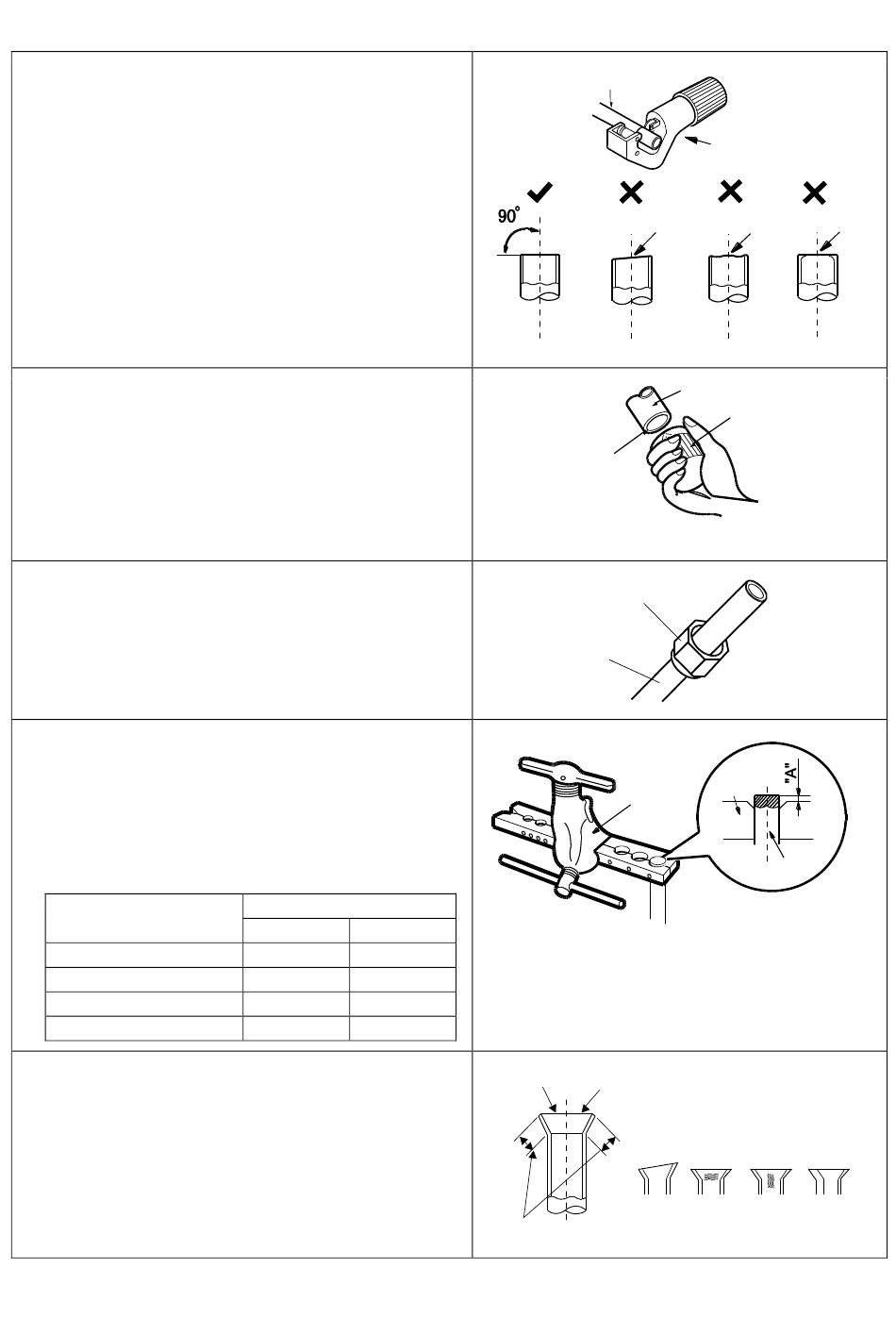

Aufweiten von Rohrenden
Hinweis:
Ein Fehler beim Aufweiten der Rohrenden ist die
gängigste Ursache für Undichtigkeiten und
Kältemittelleck. Führen Sie das Aufweiten der
Rohrenden nach dem folgenden Arbeits-
verfahren ordnungsgemäß durch.
1. Rohre ablängen.
Messen Sie den Abstand zwischen der Innen-
und Außeneinheit.
Die Rohre mit Rohrschneidemaschine auf die
erforderlichen Längen ablängen.
2. Rohrkanten entgraten.
Das Rohrenden mit Reibahle entgraten und
darauf achten, dass keine Späne ins Rohr
hinein gelangen.
3. Das Rohr mit geeigneter Wärmedämmung
isolieren.
4. Verbindungsmutter aufstecken.
Die Überwurfmuttern vom Anschlussrohr der
Inneneinheit und vom Ventil der
Außeneinheit nehmen und aufs Rohr
aufstecken.
5. Rohrende aufweiten.
Das Rohrende mit dem Aufweitungswerkzeug
aufweiten.
Hinweis:
Das Maß "A" ist vom Rohrdurchmesser
abhängig (siehe folgende Tabelle).
Außendurchmesser
(mm)
Φ6–6,35 (1/4")
Φ9,52 (3/8")
Φ12–12,70 (1/2")
Φ15,8–16 (5/8")
6. Kontrolle durchführen.
Die Qualität der Aufweitung am Rohrende
überprüfen. Im Falle eines Mangels das
Rohrende nach den Schritten oben
nochmals aufweiten.
A (mm)
Max.
Min.
1,3
0,7
1,6
1,0
1,8
1,0
2,4
2,2
14
Rohr
abgeschrägt
nach unten
neigen
Überwurfmutter
Kupferrohr
Aufweitungs-
werkzeug
Oberfläche eben
Aufweitung fehlerhaft
Rohrende
schräg
Längen gleich
ungerade
Grat
Rohr
Reibahle
Schablone
Rohr
Oberfläche
Risse
Stärke
beschädigt
ungleichmäßig
