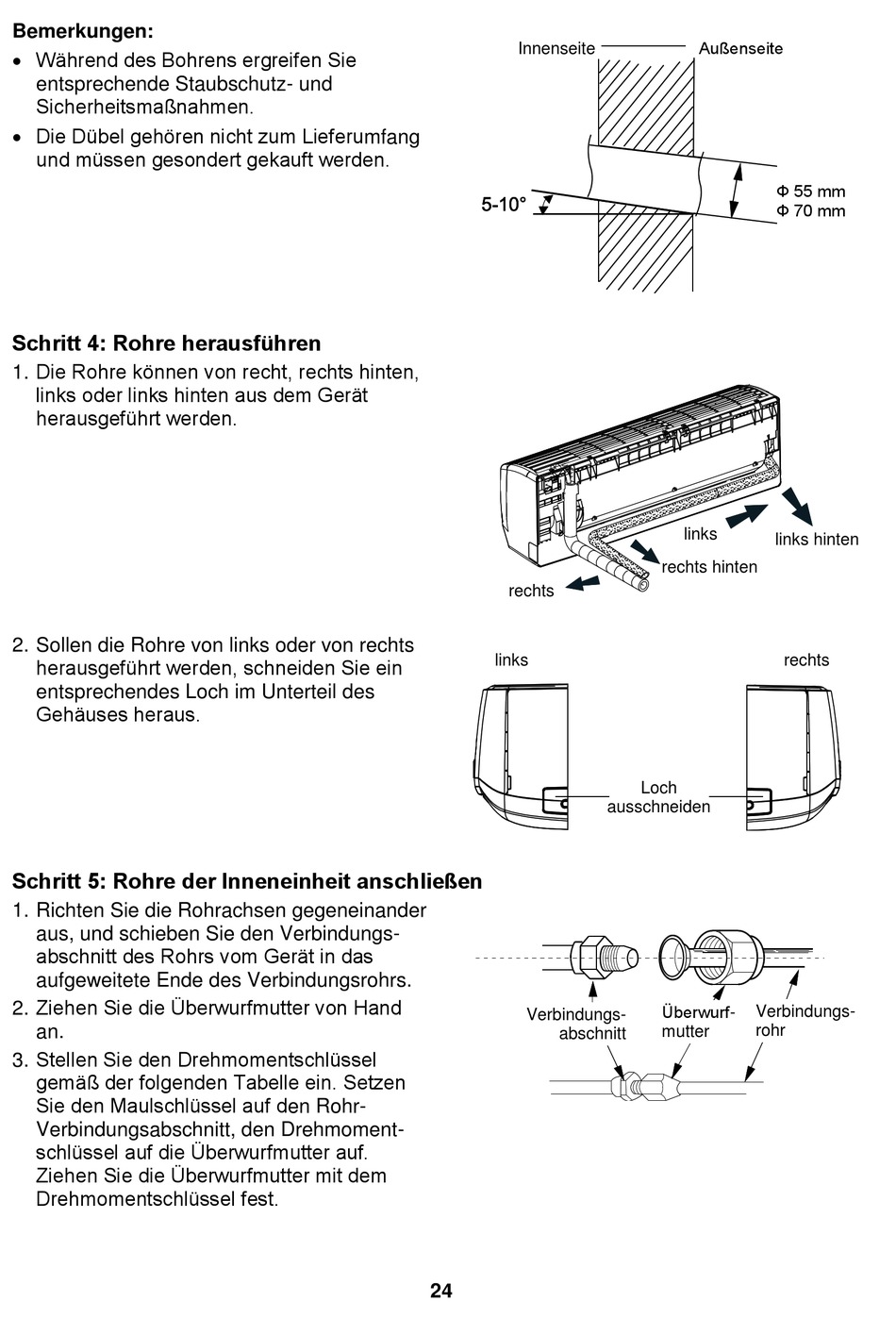

Bemerkungen:
Während des Bohrens ergreifen Sie
entsprechende Staubschutz- und
Sicherheitsmaßnahmen.
Die Dübel gehören nicht zum Lieferumfang
und müssen gesondert gekauft werden.
Schritt 4: Rohre herausführen
1. Die Rohre können von recht, rechts hinten,
links oder links hinten aus dem Gerät
herausgeführt werden.
2. Sollen die Rohre von links oder von rechts
herausgeführt werden, schneiden Sie ein
entsprechendes Loch im Unterteil des
Gehäuses heraus.
Schritt 5: Rohre der Inneneinheit anschließen
1. Richten Sie die Rohrachsen gegeneinander
aus, und schieben Sie den Verbindungs-
abschnitt des Rohrs vom Gerät in das
aufgeweitete Ende des Verbindungsrohrs.
2. Ziehen Sie die Überwurfmutter von Hand
an.
3. Stellen Sie den Drehmomentschlüssel
gemäß der folgenden Tabelle ein. Setzen
Sie den Maulschlüssel auf den Rohr-
Verbindungsabschnitt, den Drehmoment-
schlüssel auf die Überwurfmutter auf.
Ziehen Sie die Überwurfmutter mit dem
Drehmomentschlüssel fest.
Innenseite
rechts
links
Verbindungs-
abschnitt
24
Außenseite
links
rechts hinten
Loch
ausschneiden
Überwurf-
Verbindungs-
rohr
mutter
Ф 55 mm
Ф 70 mm
links hinten
rechts
