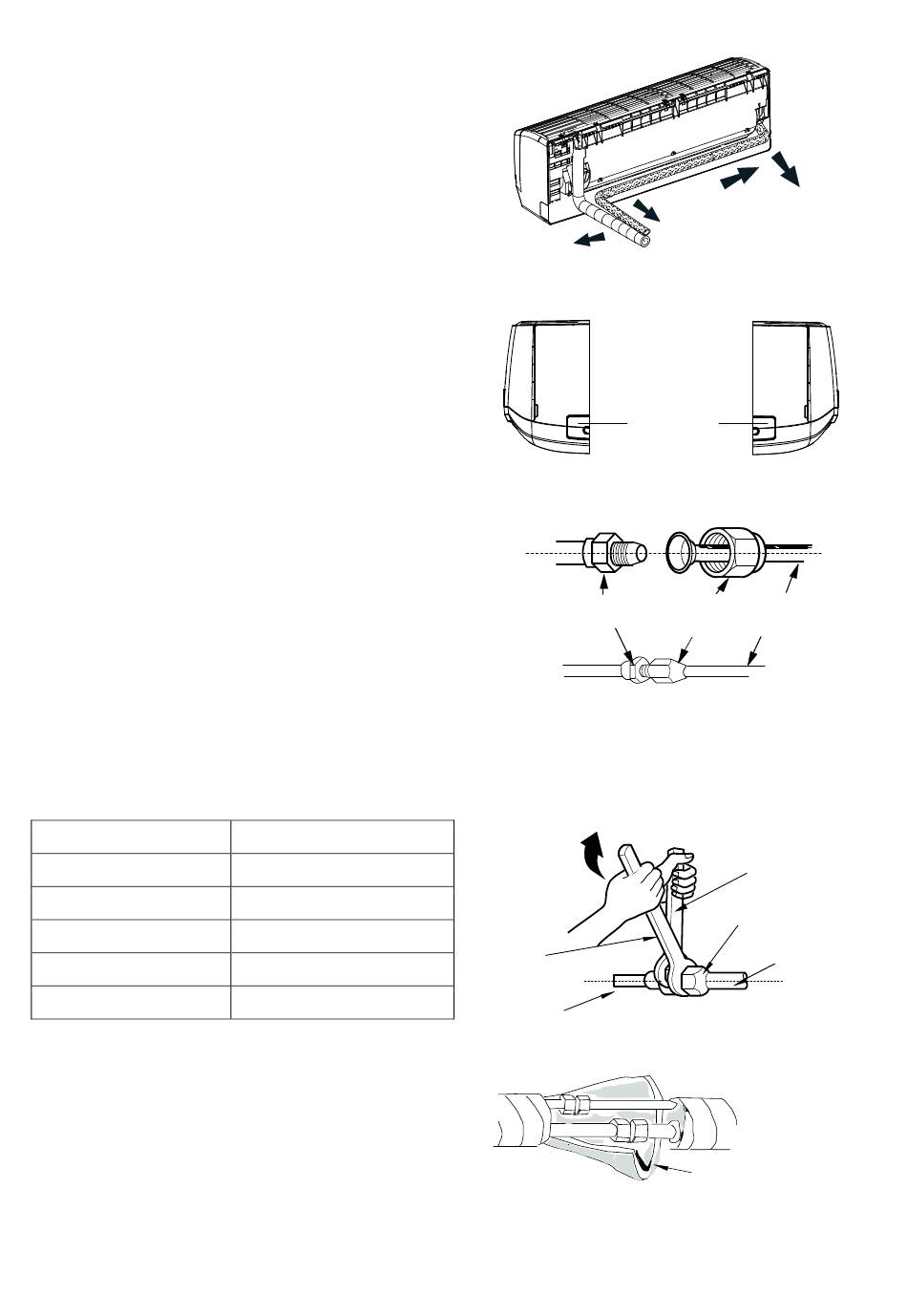

Schritt 4: Rohre herausführen
1. Die Rohre können von rechts, rechts hinten,
links oder links hinten aus dem Gerät
herausgeführt werden.
2. Sollen die Rohre von links oder von rechts
herausgeführt werden, brechen Sie ein
entsprechendes Loch im Unterteil des
Gehäuses aus.
Schritt 5: Rohre der Inneneinheit anschließen
1. Richten Sie die Rohrachsen gegeneinander
aus, und schieben Sie den Verbindungs-
abschnitt des Rohrs vom Gerät in das
aufgeweitete Ende des Verbindungsrohrs.
2. Ziehen Sie die Überwurfmutter von Hand an.
3. Stellen Sie den Drehmomentschlüssel
gemäß der folgenden Tabelle ein. Setzen
Sie den Maulschlüssel auf den Rohr-
Verbindungsabschnitt, den Drehmoment-
schlüssel auf die Überwurfmutter auf. Ziehen
Sie die Überwurfmutter mit dem
Drehmomentschlüssel fest.
Sechskantmutter
Ø 6 mm
Ø 9,52 mm
Ø 12 mm
Ø 16 mm
Ø 19 mm
4. Isolieren Sie die Kältemittelrohre und die
Rohrverbindungen mit Wärmedämmung und
umwickeln Sie sie mit Isolierband.
Drehmoment
15–20 Nm
30–40 Nm
40–55 Nm
60–65 Nm
70–75 Nm
29
rechts
links
ausbrechen
Anschluss
Drehmoment-
schlüssel
Anschluss an Inneneinheit
links links
hinten
rechts
hinten
rechts
Loch
Überwurf-
Verbindungs-
rohr
mutter
Maulschlüssel
Überwurfmutter
Verbindungs-
rohr
Wärmedämmung
