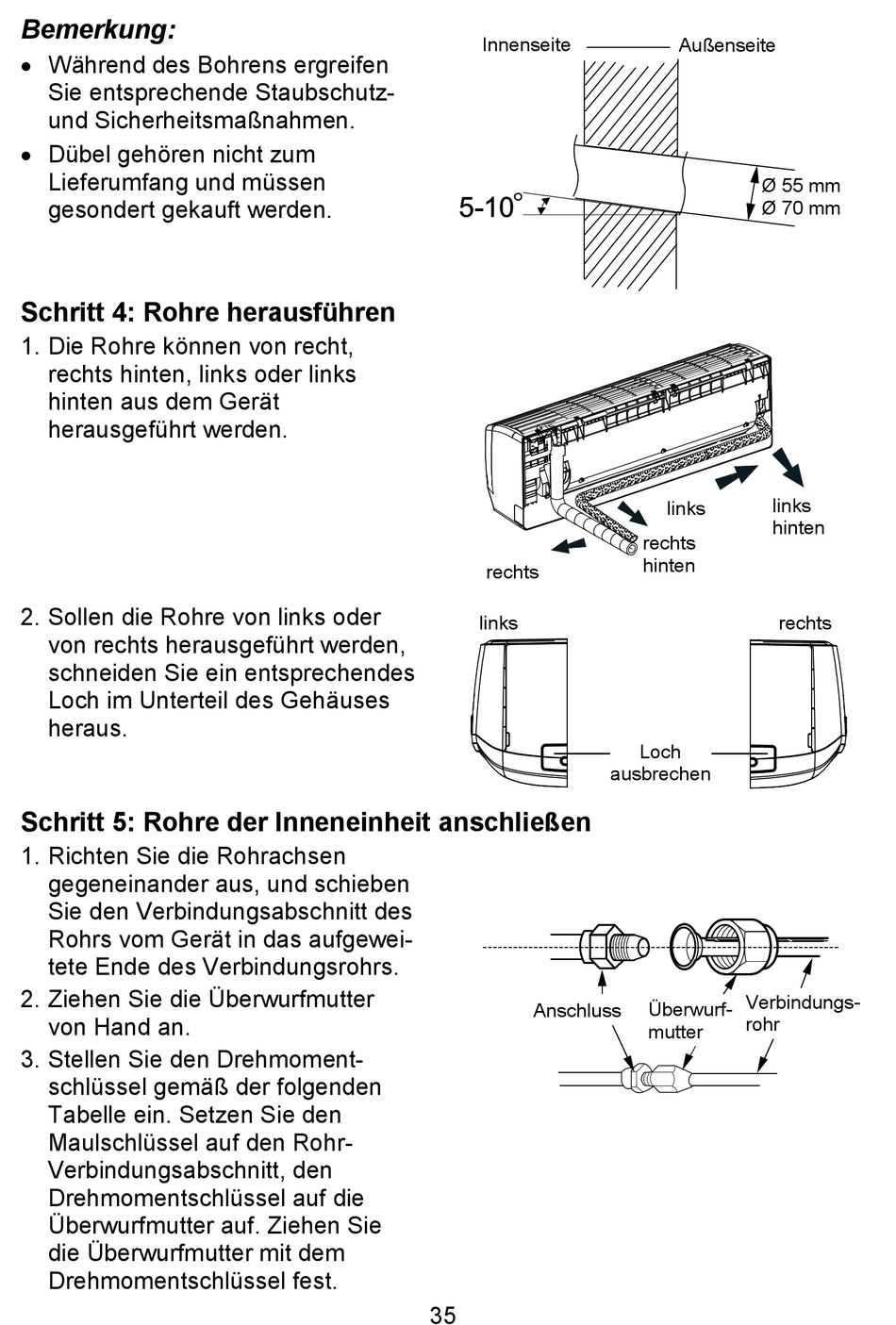

Bemerkung:
Während des Bohrens ergreifen
Sie entsprechende Staubschutz-
und Sicherheitsmaßnahmen.
Dübel gehören nicht zum
Lieferumfang und müssen
gesondert gekauft werden.
Schritt 4: Rohre herausführen
1. Die Rohre können von recht,
rechts hinten, links oder links
hinten aus dem Gerät
herausgeführt werden.
2. Sollen die Rohre von links oder
von rechts herausgeführt werden,
schneiden Sie ein entsprechendes
Loch im Unterteil des Gehäuses
heraus.
Schritt 5: Rohre der Inneneinheit anschließen
1. Richten Sie die Rohrachsen
gegeneinander aus, und schieben
Sie den Verbindungsabschnitt des
Rohrs vom Gerät in das aufgewei-
tete Ende des Verbindungsrohrs.
2. Ziehen Sie die Überwurfmutter
von Hand an.
3. Stellen Sie den Drehmoment-
schlüssel gemäß der folgenden
Tabelle ein. Setzen Sie den
Maulschlüssel auf den Rohr-
Verbindungsabschnitt, den
Drehmomentschlüssel auf die
Überwurfmutter auf. Ziehen Sie
die Überwurfmutter mit dem
Drehmomentschlüssel fest.
Innenseite
rechts
links
Anschluss
35
Außenseite
Ø 55 mm
Ø 70 mm
links
links
hinten
rechts
hinten
Loch
ausbrechen
Verbindungs-
Überwurf-
rohr
mutter
rechts
