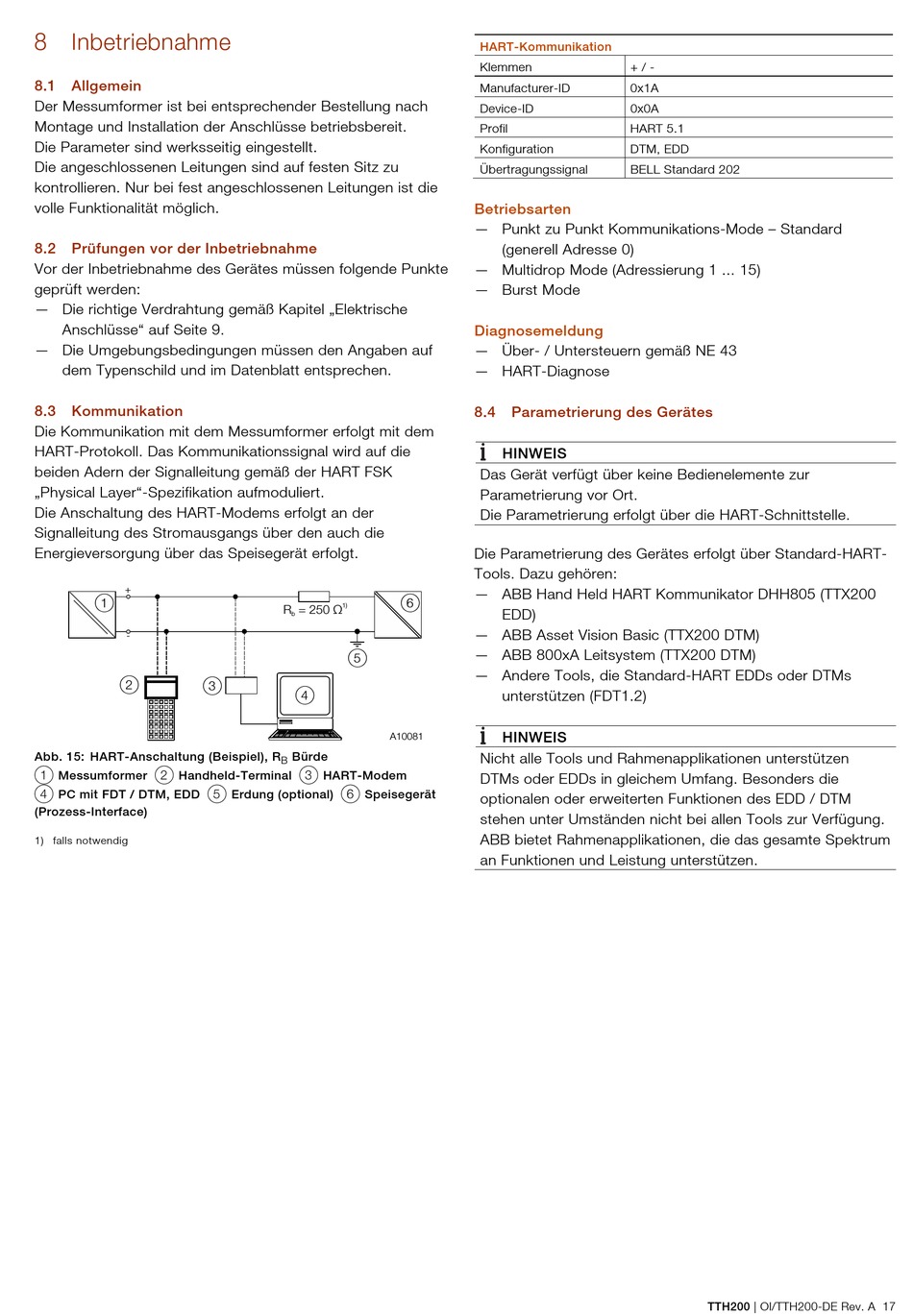

8

Inbetriebnahme

8.1

Allgemein

Der Messumformer ist bei entsprechender Bestellung nach
Montage und Installation der Anschlüsse betriebsbereit.
Die Parameter sind werksseitig eingestellt.
Die angeschlossenen Leitungen sind auf festen Sitz zu
kontrollieren. Nur bei fest angeschlossenen Leitungen ist die
volle Funktionalität möglich.
8.2 Prüfungen vor der Inbetriebnahme
Vor der Inbetriebnahme des Gerätes müssen folgende Punkte
geprüft werden:
— Die richtige Verdrahtung gemäß Kapitel „Elektrische
Anschlüsse" auf Seite 9.
— Die Umgebungsbedingungen müssen den Angaben auf
dem Typenschild und im Datenblatt entsprechen.
8.3

Kommunikation

Die Kommunikation mit dem Messumformer erfolgt mit dem
HART-Protokoll. Das Kommunikationssignal wird auf die
beiden Adern der Signalleitung gemäß der HART FSK
„Physical Layer"-Spezifikation aufmoduliert.
Die Anschaltung des HART-Modems erfolgt an der
Signalleitung des Stromausgangs über den auch die
Energieversorgung über das Speisegerät erfolgt.
+
1
-
2
3
Abb. 15: HART-Anschaltung (Beispiel), R
1 Messumformer 2 Handheld-Terminal 3 HART-Modem
4 PC mit FDT / DTM, EDD 5 Erdung (optional) 6 Speisegerät
(Prozess-Interface)
1) falls notwendig
Change from two to one column
6
R = 250 Ω 1)
b
5
4
A10081
Bürde
B
HART-Kommunikation
Klemmen + / -
Manufacturer-ID 0x1A
Device-ID 0x0A
Profil HART 5.1
Konfiguration DTM, EDD
Übertragungssignal BELL Standard 202
Betriebsarten
— Punkt zu Punkt Kommunikations-Mode – Standard
(generell Adresse 0)
— Multidrop Mode (Adressierung 1 ... 15)
— Burst Mode
Diagnosemeldung
— Über- / Untersteuern gemäß NE 43
— HART-Diagnose
8.4 Parametrierung des Gerätes
HINWEIS
Das Gerät verfügt über keine Bedienelemente zur
Parametrierung vor Ort.
Die Parametrierung erfolgt über die HART-Schnittstelle.
Die Parametrierung des Gerätes erfolgt über Standard-HART-
Tools. Dazu gehören:
— ABB Hand Held HART Kommunikator DHH805 (TTX200
EDD)
— ABB Asset Vision Basic (TTX200 DTM)
— ABB 800xA Leitsystem (TTX200 DTM)
— Andere Tools, die Standard-HART EDDs oder DTMs
unterstützen (FDT1.2)
HINWEIS
Nicht alle Tools und Rahmenapplikationen unterstützen
DTMs oder EDDs in gleichem Umfang. Besonders die
optionalen oder erweiterten Funktionen des EDD / DTM
stehen unter Umständen nicht bei allen Tools zur Verfügung.
ABB bietet Rahmenapplikationen, die das gesamte Spektrum
an Funktionen und Leistung unterstützen.
TTH200 | OI/TTH200-DE Rev. A 17
