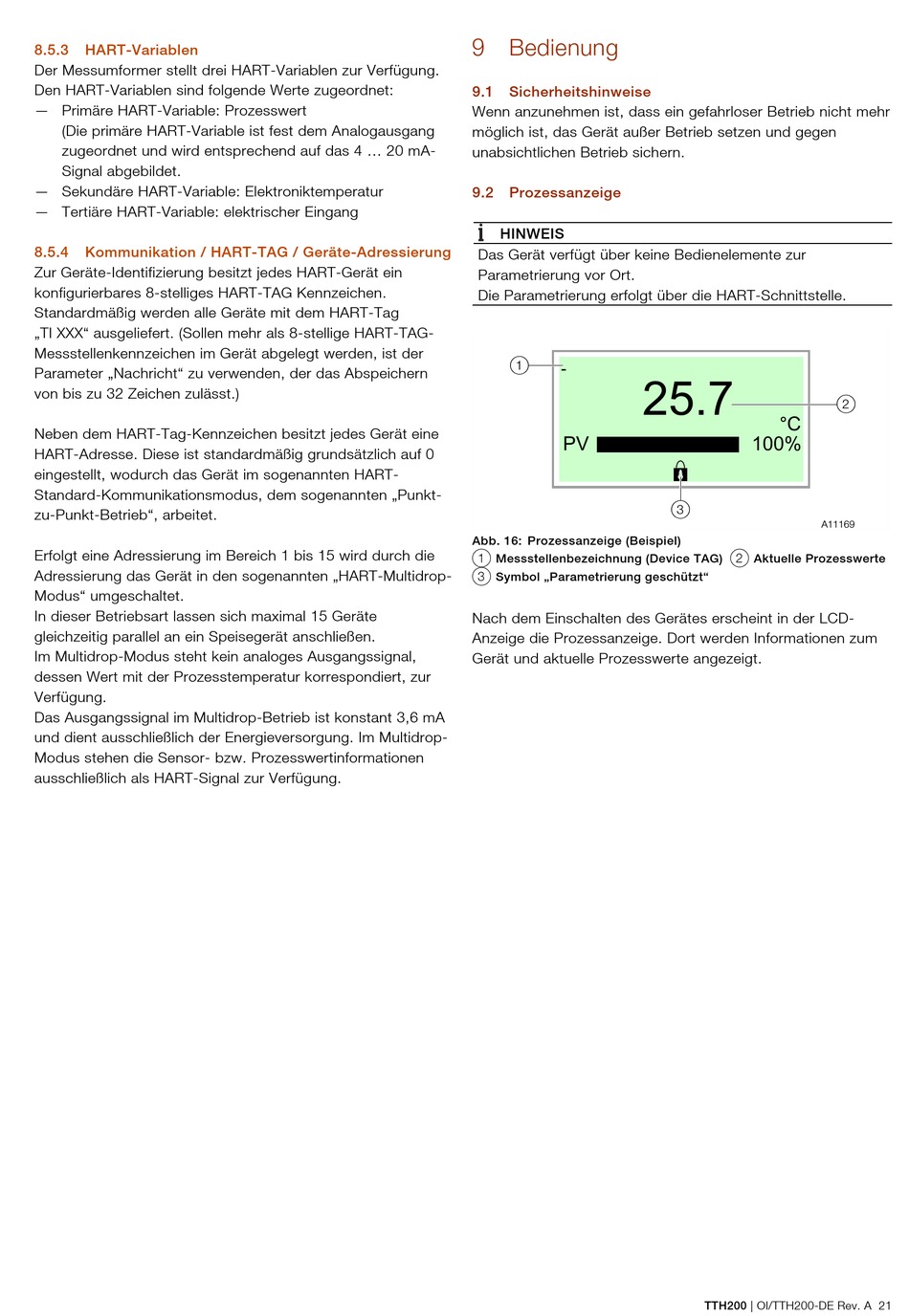

8.5.3

HART-Variablen

Der Messumformer stellt drei HART-Variablen zur Verfügung.
Den HART-Variablen sind folgende Werte zugeordnet:
— Primäre HART-Variable: Prozesswert
(Die primäre HART-Variable ist fest dem Analogausgang
zugeordnet und wird entsprechend auf das 4 ... 20 mA-
Signal abgebildet.
— Sekundäre HART-Variable: Elektroniktemperatur
— Tertiäre HART-Variable: elektrischer Eingang
8.5.4 Kommunikation / HART-TAG / Geräte-Adressierung
Zur Geräte-Identifizierung besitzt jedes HART-Gerät ein
konfigurierbares 8-stelliges HART-TAG Kennzeichen.
Standardmäßig werden alle Geräte mit dem HART-Tag
„TI XXX" ausgeliefert. (Sollen mehr als 8-stellige HART-TAG-
Messstellenkennzeichen im Gerät abgelegt werden, ist der
Parameter „Nachricht" zu verwenden, der das Abspeichern
von bis zu 32 Zeichen zulässt.)
Neben dem HART-Tag-Kennzeichen besitzt jedes Gerät eine
HART-Adresse. Diese ist standardmäßig grundsätzlich auf 0
eingestellt, wodurch das Gerät im sogenannten HART-
Standard-Kommunikationsmodus, dem sogenannten „Punkt-
zu-Punkt-Betrieb", arbeitet.
Erfolgt eine Adressierung im Bereich 1 bis 15 wird durch die
Adressierung das Gerät in den sogenannten „HART-Multidrop-
Modus" umgeschaltet.
In dieser Betriebsart lassen sich maximal 15 Geräte
gleichzeitig parallel an ein Speisegerät anschließen.
Im Multidrop-Modus steht kein analoges Ausgangssignal,
dessen Wert mit der Prozesstemperatur korrespondiert, zur
Verfügung.
Das Ausgangssignal im Multidrop-Betrieb ist konstant 3,6 mA
und dient ausschließlich der Energieversorgung. Im Multidrop-
Modus stehen die Sensor- bzw. Prozesswertinformationen
ausschließlich als HART-Signal zur Verfügung.
9

Bedienung

9.1

Sicherheitshinweise

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, das Gerät außer Betrieb setzen und gegen
unabsichtlichen Betrieb sichern.
9.2

Prozessanzeige

HINWEIS
Das Gerät verfügt über keine Bedienelemente zur
Parametrierung vor Ort.
Die Parametrierung erfolgt über die HART-Schnittstelle.
1 -
25.7
PV
Abb. 16: Prozessanzeige (Beispiel)
1 Messstellenbezeichnung (Device TAG) 2 Aktuelle Prozesswerte
3 Symbol „Parametrierung geschützt"
Nach dem Einschalten des Gerätes erscheint in der LCD-
Anzeige die Prozessanzeige. Dort werden Informationen zum
Gerät und aktuelle Prozesswerte angezeigt.
2
°C
100%
3
A11169
TTH200 | OI/TTH200-DE Rev. A 21
