7.3.2
Anschlussbelegung

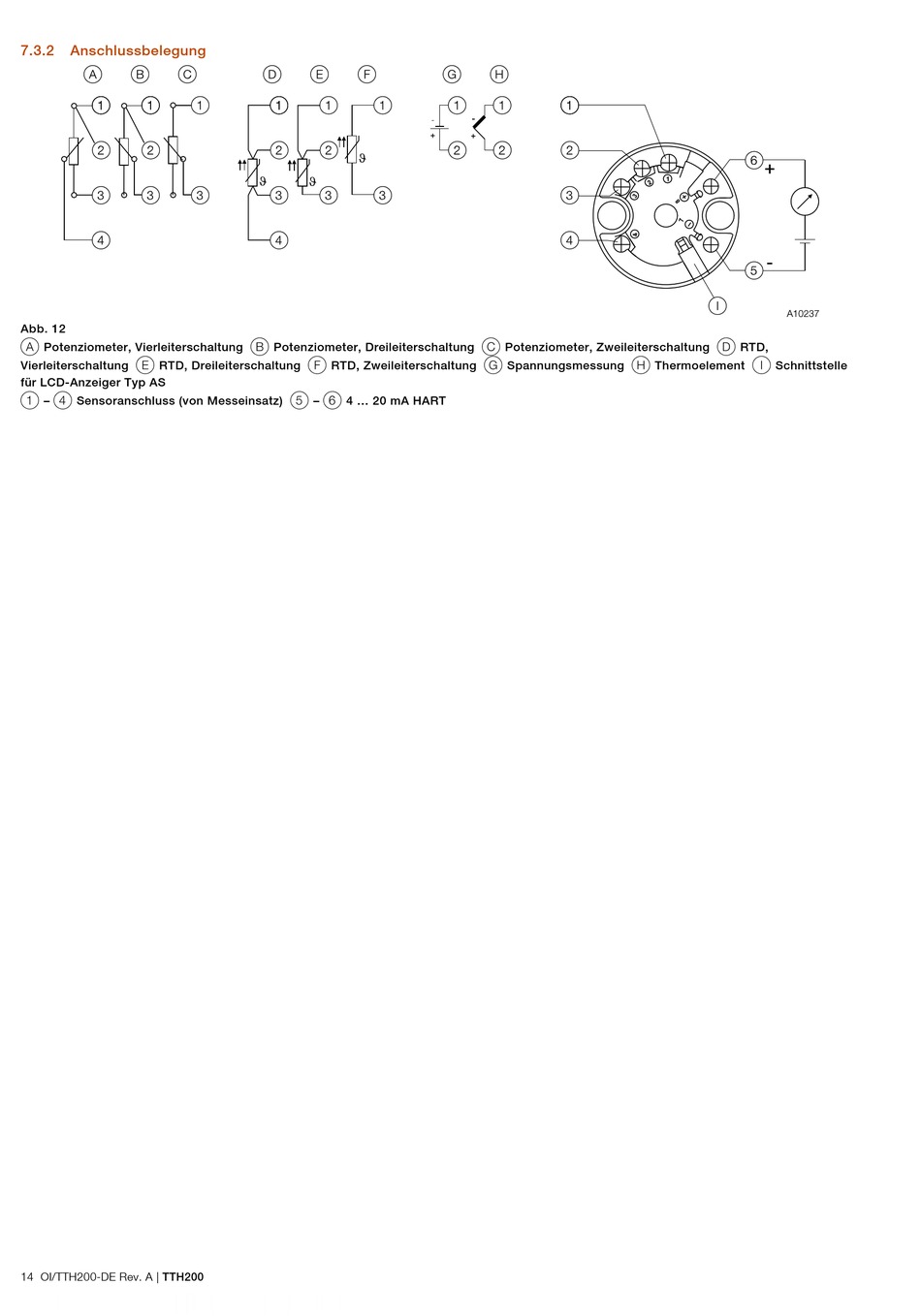

Abb. 12
A Potenziometer, Vierleiterschaltung B Potenziometer, Dreileiterschaltung C Potenziometer, Zweileiterschaltung D RTD,
Vierleiterschaltung E RTD, Dreileiterschaltung F RTD, Zweileiterschaltung G Spannungsmessung H Thermoelement I Schnittstelle
für LCD-Anzeiger Typ AS
1 – 4 Sensoranschluss (von Messeinsatz) 5 – 6 4 ... 20 mA HART
Change from one to two columns
14 OI/TTH200-DE Rev. A | TTH200
