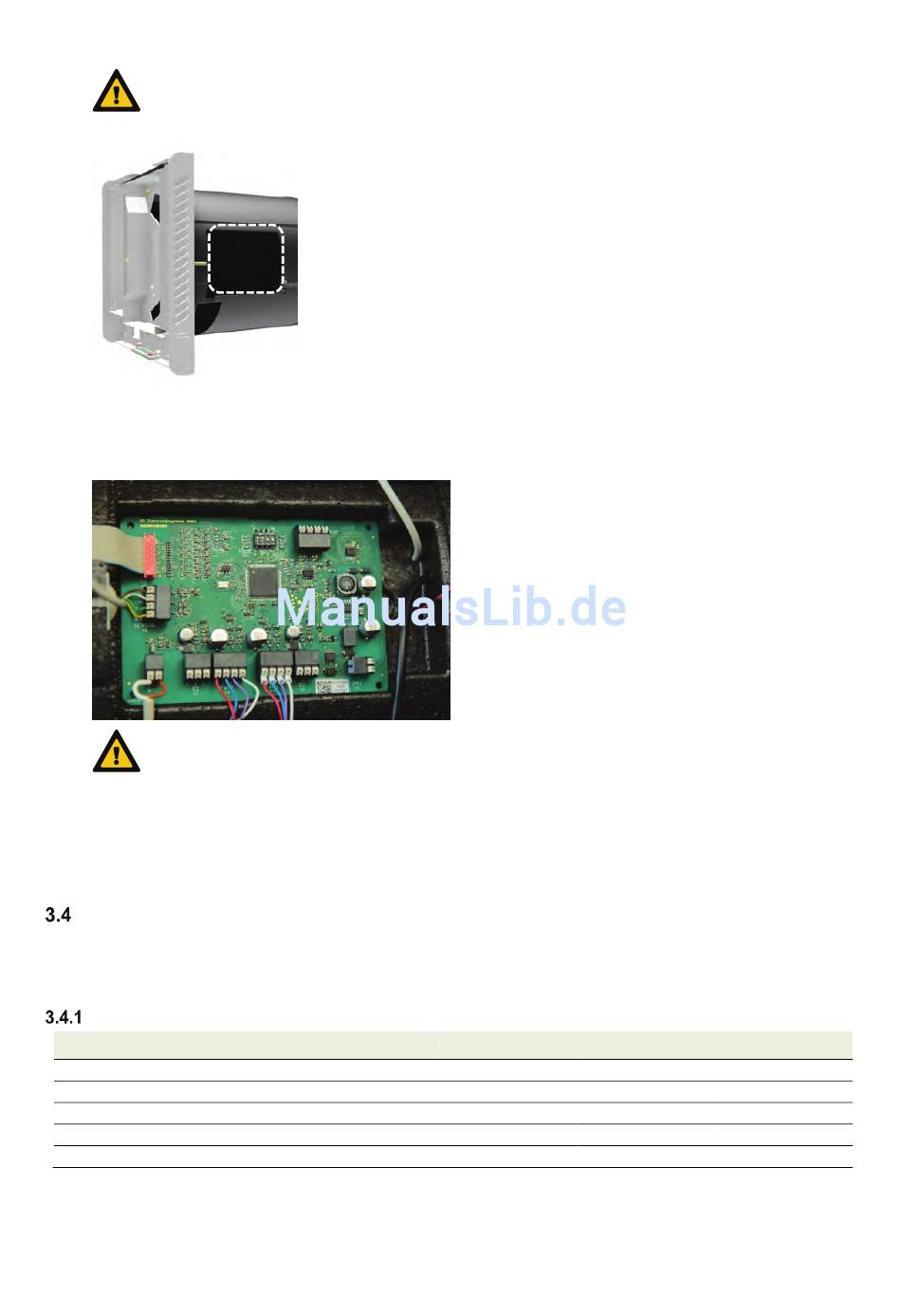

Trennen Sie im Falle eines angeschlossenen externen Bedienteiles die Steckverbindung des
Verbindungskabels.
3.
Ziehen Sie die PVC-Abdeckung der Steuerungsplatine auf der Seite der Einführung des Flachbandkabels greifend
aus der Nut des EPP-Gehäuses.
4.
Nach Ausklemmen aller Kabelanschlüsse kann die Steuerungsplatine aus der Fixiermulde des EPP-Gehäuses
entnommen werden.
Beim Austausch der Steuerungsplatine ist darauf zu achten, dass alle Adern der Kabel vor
Herausnahme ausgeklemmt und bei Einbau wieder gemäß Klemmplan (siehe 3.5.2) angeschlossen
werden!
5.
Montieren Sie nach dem Austausch der Steuerungsplatine alle Teile unter Beachtung der Wiederherstellung aller
elektrischen Verbindungen in umgekehrter Reihenfolge.
6.
Stellen Sie die Spannungsversorgung wieder her.
Visualisierung von Störungsmeldungen
Die Gerätesteuerung ist mit einem internen System zur Fehlererkennung ausgerüstet. Die Visualisierung einer
Störungsmeldung erfolgt durch Blinken der roten „LED Störung" und einer codierten Fehlerprognose mit den LED1-4. Als
Reaktion auf einen Störungszustand werden die Ventilatoren abgeschaltet.
Fehlercodes im Zustand Störung
Fehler
Lüfter 1
Lüfter 2
Temp.Sensor Außenluft
Feuchte-Sensor
CO
/ VOC - Sensor
2
Tritt eine Störungsmeldung auf, notieren Sie die Typenschild-Seriennummer und wenden Sie sich bitte an den zuständigen
Installateur.
LED1
LED2
blinkt
-
-
blinkt
-
-
blinkt
blinkt
-
-
DE
LED3
LED4
-
blinkt
-
blinkt
blinkt
blinkt
-
blinkt
-
blinkt
