5.

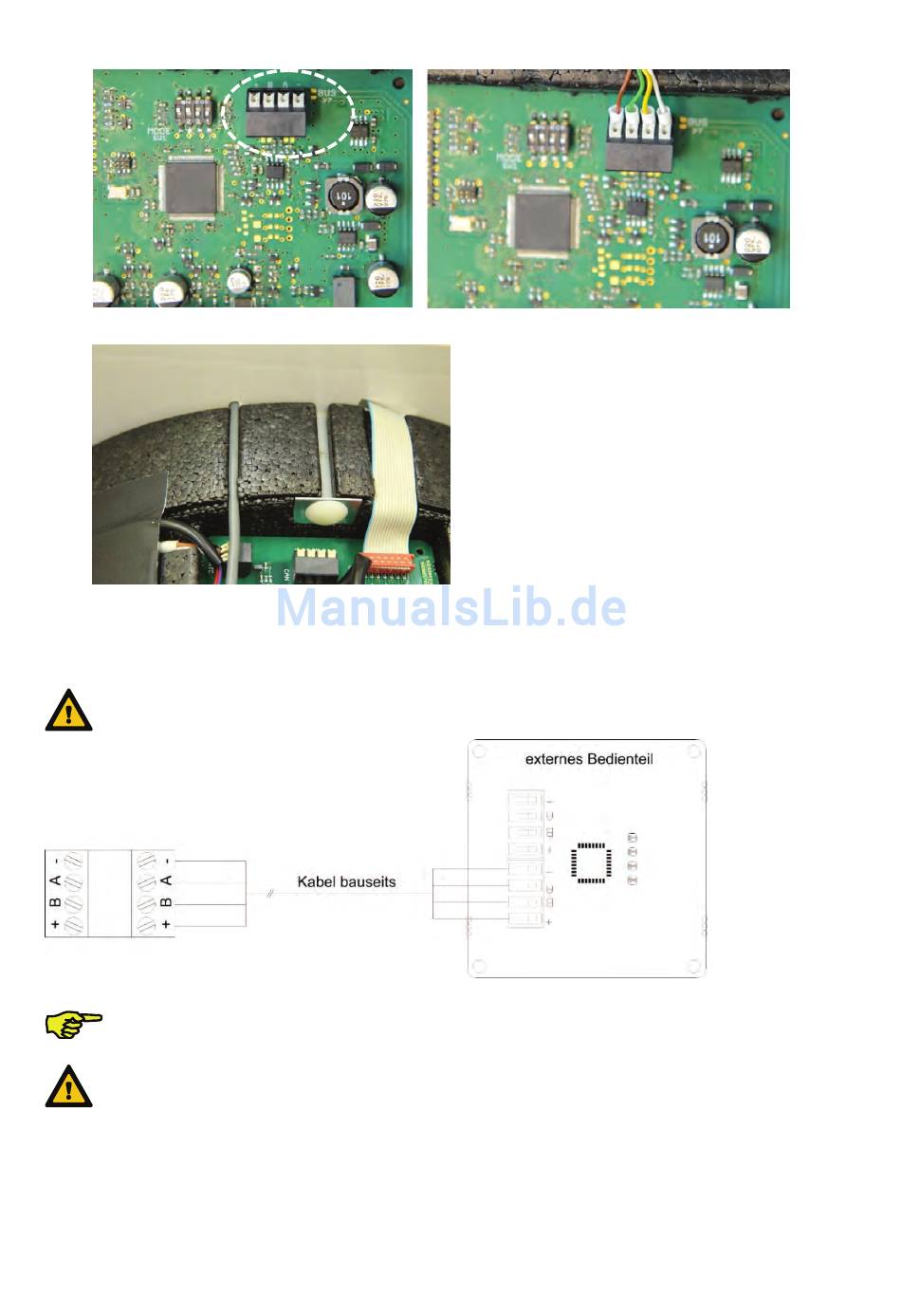

Verlegen Sie das Verbindungskabel in der vorgesehenen Kabelmulde des EPP-Gehäuses.
6.
Stecken Sie nach Einschieben des Gerätes in das Wandeinbaurohr das Steckverbindungsteil des
Verbindungskabels mit dem Steckverbindungsteil des Kabels des externen Bedienteils zusammen.
3.2.4.3.2
Anschluss am externen Bedienteil
Schließen Sie das Kabel an die Federzugklemmen der Anschlussplatine des externen Bedienteils gemäß Darstellung an.
Achten Sie auf die korrekte Zuordnung der Adern entsprechend der Belegung der Steckverbindung!
3.2.4.4
Montage und Anschluss Sensorik-Modul
Die Montage und der Anschluss eines Sensorik-Moduls sollte vor dem Einbau des Lüftungsgerätes
durchgeführt werden.
Ein nachträglicher Einbau ist nur im ausgebauten Zustand des Gerätes möglich. Dazu sind der Anschluss
der Spannungsversorgung und die Steckverbindung des Verbindungskabels eines gegebenenfalls
vorhandenen externen Bedienteiles zu trennen.
Gehen Sie wie folgt vor:
1.
Nehmen Sie die Innenhaube Oberschale ab und entnehmen Sie die Filterverschlüsse und die Filter gemäß 2.4.1.
2.
Entnehmen Sie die PVC-Abdeckung der Steuerungsplatine auf der Seite der Einführung des Flachbandkabels
greifend aus der Nut des EPP-Gehäuses, und ziehen Sie vorsichtig das Flachbandkabel am Stecker fassend aus
der Steckverbindung UI X9 der Steuerungsplatine.
DE
23
