6.

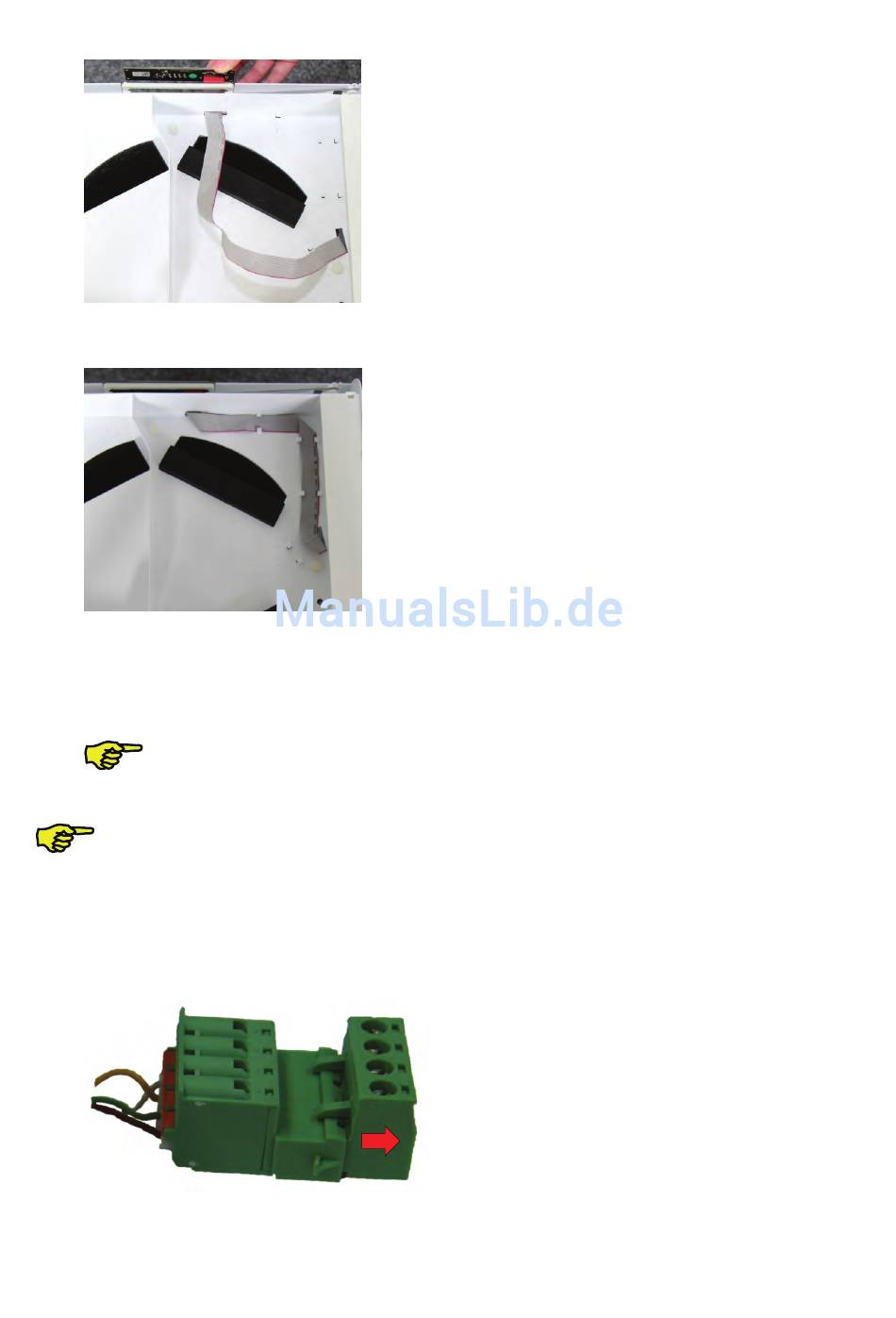

Verlegen Sie das Flachbandkabel in den vorgesehehen Fixierungsstellen unter Beachtung sanften Überlappens im
Bereich der 90°-Umlenkungen. Rasten Sie anschließend die Bedienfolie lagerichtig auf den Bedienteilträger auf.
7.
Stellen Sie, falls das Gerätekabel noch nicht angeklemmt ist, den elektrischen Ansschluss mittels der WAGO-
Leuchtenklemmen her, montieren und fixieren Sie das Kunststoffgehäuse zur Abdeckung des Elektroanschlusses
(siehe 3.2.4.1).
8.
Rasten Sie abschließend die Innenhaube Oberschale mit der Aussparung für das Bedienteil an der gewölbten
Oberfläche auf die Innehaube Unterschale auf.
Die Aussparung an der gewölbten Oberfläche der Innenhaube Oberschale muss sich beim
Aufsetzen auf die Innenhaube Unterschale auf der Seite des Bedienteils befinden!
3.2.4.3
Anschluss externe Bedieneinheit
Der geräteseitige Anschluss eines optional vorhanden externen Bedienteils ist im Zuge mit dem
Anschluss der Spannungsversorgung herzustellen.
3.2.4.3.1
Anschluss des Kabels des externen Bedienteils am Lüftungsgerät
Das im Bereich der Kabeleinführung hervorstehende Kabelende des bauseitigen Kabels (J-Y(ST)Y 2x2x0,6) des externen
Bedienteiles ist wie folgt anzuschließen:
1.
Ziehen Sie von der 4-poligen Steckverbindung des vorkonfektionierten Verbindungskabels (im Lieferumfang Kit
externe BDE enthalten) das Steckverbindungsteil mit den Schraubklemmen ab.
Klemmen Sie die vier Adern des bauseitigen Kabels (J-Y(ST)Y 2x2x0,6) des externen Bedienteiles an
2.
das Steckverbindungsteil mit den Schraubklemmen an.
DE
21
