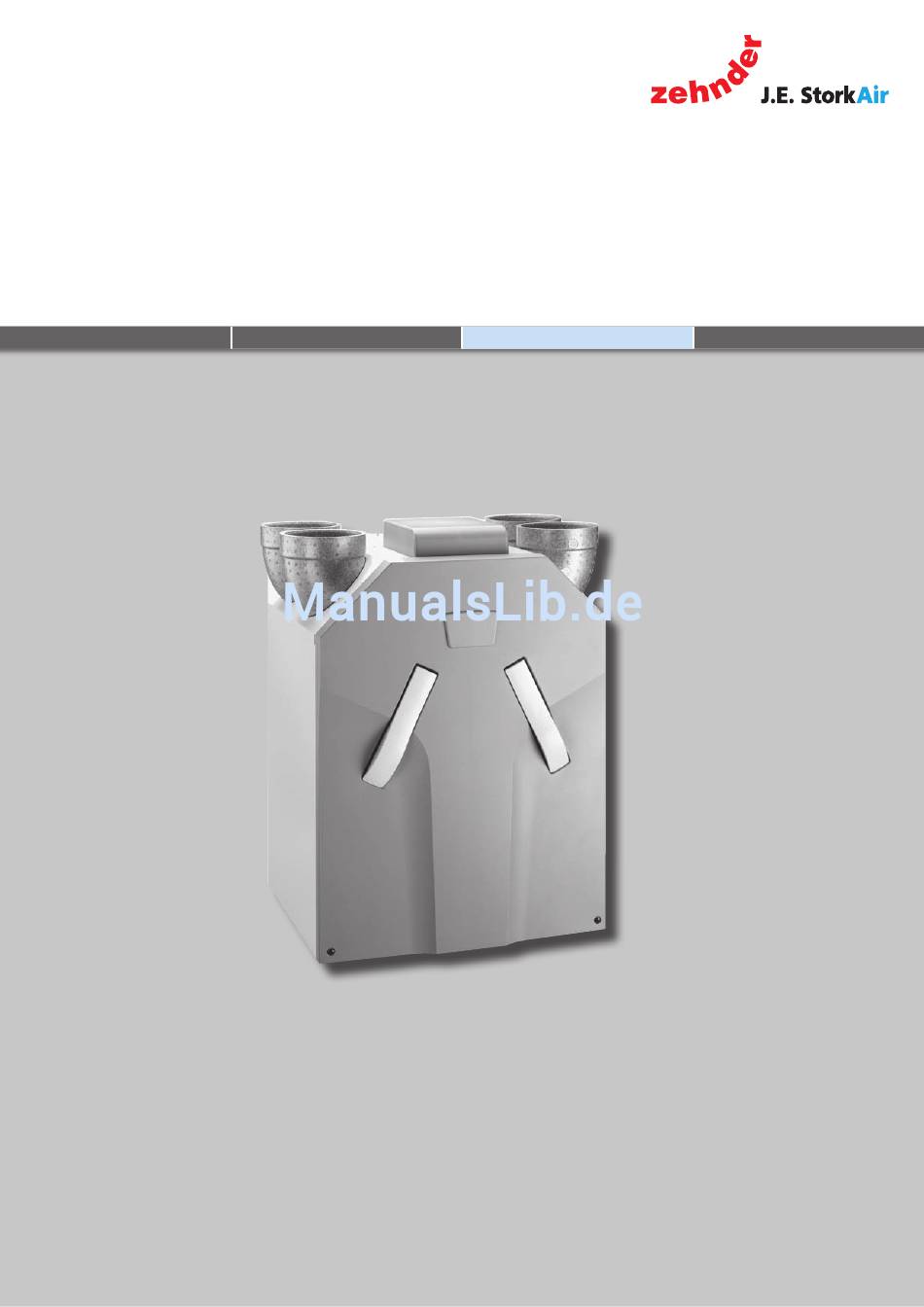

  • Seite 1 ComfoD 350 Luxe Installationsanleitung Heizung Kühlung Frische Luft Saubere Luft...
  • Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Anleitung ist mit grösster Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Anleitung. DE - II...

  • Seite 3: Inhaltsverzeichnis

    2.10.2 Was im Falle einer Störung zu tun? / Störungsübersicht ............23 2.10.3 Störungen (oder Probleme) ohne Meldung ................35 2.11 Ersatzteile ............................36 2.12 Schaltplan: ComfoD 350 luxe – lInKSSEITIgE ausführung ............37 2.13 Schaltplan: ComfoD 350 luxe – RECHTSSEITIgE ausführung ............ 38 2.14 EWG-Konformitätserklärung ......................39 III - DE...
  • Seite 4 DE - IV...

  • Seite 5: Vorwort

    Der Hersteller gewährt auf den ComfoD eine Garan- sicheren und optimalen Installation, Bedienung und tie von 24 Monaten nach der Installation oder bis zu Wartung des ComfoD 350 Luxe. Weiters soll sie Ih- höchstens 30 Monaten nach dem Herstellungsda- nen als Nachschlagewerk bei Service- und Wartungs- tum des ComfoD.

  • Seite 6: Sicherheit

    1.2 Sicherheit 1.2.2 Sicherheitsvorrichtungen und massnahmen 1.2.1 Sicherheitsvorschriften ■ Der ComfoD kann nicht ohne Werkzeug geöffnet Beachten Sie jederzeit die Sicherheitsvorschriften in werden; dieser Anleitung. Bei Nichtbeachtung der Sicherheits- ■ Es muss ausgeschlossen sein, dass die Ventilato- ren mit der Hand berührt werden können. Daher vorschriften und Anweisungen sowie der Warnhinwei- se und Anmerkungen kann es zu Verletzungen oder müssen Luftkanäle an den ComfoD angeschlos-...

  • Seite 7: Informationen Für Den Installateur

    2 Hinweise für den Installateur 2.1 ComfoD Konfiguration Der ComfoD besteht serienmässig aus den folgenden Bauteilen: ■ Aussengehäuse (A) aus beschichtetem Stahlblech; ■ Innenraum (B) aus hochwertigem expandierten Polypropylen (E)PP; ■ 4 Anschlüsse (C) für die Luftkanäle; ■ 2 Plattenfilter (D) für die Luftfilterung. Filterklasse: Außenluft G4, Rückluft G4; ■...

  • Seite 8: Technische Spezifikationen

    2.2 Technische Spezifikationen Allgemeine Spezifikationen Speisespannung 230/50 V/Hz Cos.phi 0,50 - 0,60 Maximum Leistung 243W Maximum Strom 1,77 A Material HR-Tauscher Polystyrol Material Innenverkleidung (E)PP / PA / PC Wärmeleistung* Masse 39 kg Maximum Schallleistung** 61 dB(A) Abluftventilator Maximum Schallleistung** 75 dB(A) Zuluftventilator * nach NEN 5138 ** auf 0m der Schallquelle gemessen.

  • Seite 9: Massskizze

    2.3 Massskizze Ø160 Ø151 KONDENSATABLAUF KONDENSATABLAUF RECHTE AUSFÜHRUNG LINKE AUSFÜHRUNG KONDENSATABLAUF 1 1/4“ 5 - DE...

  • Seite 10: Installationsvoraussetzungen

    Lieferanten in Verbindung. Zum Lie- muss frostfrei, mit Gefälle und unter Verwendung ferumfang gehören: eines Siphons abgeleitet werden. ■ ComfoD 350 Luxe; Wir empfehlen, der ComfoD nicht in einem Kontrollieren Sie auf dem Typenschild, ob es sich um den richtigen Typ handelt;...

  • Seite 11: Montage Des Comfod

    Temperaturver- Für andere Wände empfehlen wir, den Montagesockel luste sowohl im Sommer als auch im Winter zu von Zehnder - J.E. StorkAir zur Aufstellung auf dem vermeiden; Boden zu verwenden (als Option erhältlich). Auf diese ■...

  • Seite 12: Anschluss Der Kondensatablauf

    2.6.3 anschluss des Kondensatablaufs Im Wärmetauscher wird die warme Abluft durch die Aussenluft abgekühlt. Dadurch kondensiert die Feuchtigkeit der Zimmerluft im Wärmetauscher. Das sich im Wärmetauscher bildende Kondenswasser Standard-Wärmetauschern wird zum PVC-Kondensatablauf geleitet. Der Anschluss für den Kondensatablauf hat einen Aussendurchmesser von 32 mm.

  • Seite 13: Inbetriebnahme Des Comfod

    Inbetriebnahme des ComfoD Warten Sie, bis das P-Menü „P3“ auf dem Der ComfoD kann nach der Installation in Betrieb ge- Display erscheint. nommen werden. Die Inbetriebnahme kann mit den P-Menüs über das digitale Bediengerät erfolgen. In diesen P-Menüs können verschiedene Einstellungen (vor allem Belüf- tungsregelungen) für den ComfoD gewählt werden.

  • Seite 14: Zum Hauptfenster Zurückkehren

    9. Wiederholen Sie die Schritte 5 bis 8, um mehrere Parameter nacheinander einzustellen. Oder: Drücken Sie auf „ “ um zum P-Menü zzu- rückzukehren damit Sie die Schritte 3 bis 8 wie- derholen können. Zum Hauptfenster zurückkehren 10. Drücken Sie zweimal auf “ ”...

  • Seite 15: P-Menüs Für Den Benutzer

    2.7.2 P-menüs für den Benutzer Menü P1 ¨ Status der Regelungen Status Submenü Bezeichnung Aktiviert Menü 20 zurzeit aktiv? Ja (1) / Nein (0) Menü 21 zurzeit aktiv? Ja (1) / Nein (0) Menü 22 zurzeit aktiv? Ja (1) / Nein (0) Menü...

  • Seite 16: Bezeichnung

    Werte Zeitverzögerungen Submenü Bezeichnung minimum maximum Vollständiger Reset Ausschaltverzögerung für Belüftungs- 1 Min. 120 Min. 30 Min. (Nicht anwendbar) stufe 3 " ". Hinweis: nur für anlagen Der ComfoD schaltet nach langem ■ mit einem Rf-Schalter. Drücken (> 2 s) auf „ “, „x“...

  • Seite 17: P-Menüs Für Den Installateur

    2.7.3 P-menüs für den Installateur Menüs ohne Min- und Maxwert können nur ausgelesen aber nicht verändert werden. Menü P3 ¨ Belüftungsregelungen einstellen Werte Belüftungsregelungen Submenü Bezeichnung minimum maximum Vollständiger Reset Leistung (in %) des Abluftventilators in Stufe 0% oder nL / HL aBWeSend.
  • Seite 18 Menü P5 ¨ Einstellung von Zusatzregelungen Werte Zusatzregelungen Submenü Bezeichnung minimum maximum Vollständiger Reset Aktivierung der 0 (= Nein) 1 (= Ja) Kaminregelung. Vorhandensein eines 0 (= Nein) 1 (= Ja) Frostschutzelements angeben. Hinweis: Änderungen nur nach einem vollständigen Reset oder wenn nachträglich ein Vorwärmer installiert wurde vornehmen.
  • Seite 19 Werte Zusatzregelungen Submenü Bezeichnung minimum maximum Vollständiger Reset Vorhandensein des Enthalpietauschers angeben. 0 (= Nein) 2 (= Ja) 0 ; k ein Enthalpietauscher vorhanden; ■ 1 ; E nthalpietauscher mit RH-Sensor vorhanden; ■ 2; E nthalpietauscher ohne RH-Sensor vorhanden. ■...
  • Seite 20 Vollständiger Reset (= Aktivieren) Drücken Sie 5 Sekunden auf ” ” an der CC ■ Ease-Bedieneinheit um einen vollständigen Reset durchzuführen. Nach einem vollständigen Reset werden alle ursprünglichen Werkseinstellungen wieder ein- gestellt. Nach einem vollständigen Reset meldet der ComfoD, dass “nL / HL” (siehe P56) und “Li / Re”...
  • Seite 21 Werte (Störungs)info Bezeichnung minimum maximum Vollständiger Reset 0=Steuern 1=Regeln (analoger Eingang 3) Sollwert analoger Eingang 3 (Regeln) Mind.-Einstellung analoger Eingang 3 Höchsteinstellung analoger Eingang 3 0=positiv analoger Eingang 3 1=negative Einstel- lung analoger Eingang 3 Auslesen analoger Eingang 3 Analoger Eingang 4 0=inaktiv 1=aktiv 0=Steuern 1=Regeln (analoger Eingang4)

  • Seite 22: Einstellung Der Luftspezifikationen

    2.8 Einstellung der Luftspezifikationen Der ComfoD muss nach der Installation eingestellt werden. Dies kann anhand der oben dargestellten Luftspezifi- 5. Kontrollieren Sie, ob beide Ventilatoren in den drei kationen des ComfoD erfolgen. Drehzahlbereichen funktionieren. 6. Versetzen Sie den ComfoD in die hohe Drehzahl. Die Standardeinstellungen des ComfoD, nL, lauten 7.

  • Seite 23: Pflege Durch Den Installateur

    9. Sollten die bisher eingestellten Luftmengen noch Zum Ersetzen … zu viel abweichen: Stellen Sie die Ventile dann 1. Drücken Sie mindestens 4 Sekunden auf “ nach. ” von der CC Ease-Bedieneinheit, bis die Filter- 10. Kontrollieren Sie nach der Einstellung aller Ven- tilstufen noch einmal die gesamte Anlage.

  • Seite 24: Inspektion Des Wärmetauschers

    2.9.2 Inspektion des Wärmetauschers und das Ablaufblech (F) zu entfernen. Kontrollieren Sie den Warmetauscher alle 2 Jahre. 1. machen sie das ComfoD spannungsfrei. 2. Ziehen Sie die Handgriffe (a) aus dem ComfoD. 3. Ziehen Sie die Filter aus dem ComfoD. 4. Entfernen Sie die Frontplatte, indem Sie die Schrauben (C) entfernen.

  • Seite 25: Inspektion Der Ventilatoren

    (Menü P76). 2.9.4 filterreinigung bei geräten mit frostschutzelement Ziehen Sie die Schrauben mit einem maxi- malen Drehmoment von 1,5 Nm an. Dies ent- Das Filter des Frostschutzelements muss spricht ungefähr der Stufe 2 eines gängigen (wenn vorhanden), alle 4 Jahre gereinigt Schraubbohrers.

  • Seite 26: Störungen

    2.10 Störungen Code Bezeichnung Eine Störung des ComfoD wird wie folgt angezeigt: Temperaturfühler Dunstabzugshaube ■ Auf der CC Ease-Bedieneinheit erscheint eine (Nicht an- zu hoch Störungsmeldung; wendbar) ■ Auf der CC Luxe-Bedieneinheit erscheint eine ComfoD wurde über externen Kontakt Störungsmeldung. ausgeschaltet.

  • Seite 27: Was Im Falle Einer Störung Zu Tun? / Störungsübersicht

    2.10.3 Was im falle einer Störung zu tun? / Störungsübersicht Im Folgenden geben wir Ihnen Hinweise für das Vorgehen bei den genannten Störungsmeldungen, die auf dem digitalen Gerät angezeigt werden. A1 / A2 / A3 / A4 NTC-Fühler T1 / T2 / T3 / T4 ist defekt.

  • Seite 28: Elektrische Spannung

    A5 / Störung am Motor von Bypass oder Vorwämer. Handgriffe aus dem ComfoD ziehen. Filter aus dem ComfoD ziehen. Lösen Sie die Front- platte, indem Sie die Schrauben entfernen. Schieben Sie die Front- platte hoch und nehmen Sie die Frontplatte des ComfoD ab.
  • Seite 29 Diese Fehlermeldung wird Vorwärmer erhitzt nicht angezeigt, wenn die Tem- ausreichend. peratur von T1 drei Minu- ten nach Einschalten des Vorwärmers um weniger als 4 °C gestiegen ist. Es P51 und P57 auf korrekten ist auch möglich, dass zu Nein Wert eingestellt? viel kalte Luft am Spannungsversorgung...
  • Seite 30 Vorwärmer zu heiß. (T1 > 40 ºC) Handgriffe aus dem ComfoD ziehen. Filter aus dem ComfoD ziehen. Lösen Sie die Frontplatte, indem Sie die Schrauben entfernen. Schieben Sie die Frontplatte hoch und nehmen Sie die Front- platte des ComfoD ab. Lösen Sie die Dichtungs- platte, indem Sie die Schrauben entfernen.
  • Seite 31 A0 / A10 / A11 NTC-Fühler Tge / Tch / Tah defekt P60 / P53 / P55 auf korrekten Wert Nein eingestellt? P60 / P53 / P55 auf Spannungsversorgung korrekten Wert des ComfoD einstellen. abschalten. Gerät zurücksetzen Beiden Schrauben (P74 auf 1) von der ComfoD- Topbox entfernen.
  • Seite 32 E1 / Zu-/Abluftventilator läuft nicht. Handgriffe aus dem ComfoD ziehen. Filter aus dem ComfoD ziehen. Lösen Sie die Front- platte, indem Sie die Schrauben entfernen. Schieben Sie die Front- platte hoch und nehmen Sie die Frontplatte des ComfoD ab. Lösen Sie die Dichtungs- platte, indem Sie die Schrauben entfernen.
  • Seite 33 Keine Kommunikation zwischen Enthalpiesensor ComfoD P59 auf korrekten Wert Nein eingestellt? P59 auf korrekten Spannungsversorgung Wert einstellen. des ComfoD abschalten. Gerät zurücksetzen Die beiden Schrauben (P74 auf 1) von der ComfoD- Topbox entfernen. Deckel von der Topbox abnehmen. Ist der ComfoD korrekt Nein angeschlossen?
  • Seite 34 Keine Kommunikation zwischen CC Luxe- Bedienungseinheit ComfoD Spannungsversorgung des ComfoD abschalten. Ist die CC Luxe-Bedienungs- Nein einheit korrekt angeschlossen? CC Luxe-Bedienungs Die beiden einheit wieder an den Schrauben von der ComfoD anschließen. ComfoD-Topbox entfernen. Spannungsversor- gung des ComfoD Deckel von wieder einschalten.
  • Seite 35 E3 Temperaturfühler Dunstabzugshaube zu hoch (Tch > 60 °C). (Nicht anwendbar) Brennt Nein etwas an? Herd abschalten Spannungsversorgung und Wärmequelle des ComfoD abschalten. abkühlen lassen. Die beiden Schrauben Gerät zurücksetzen von der ComfoD- (P74 auf 1) Topbox entfernen. Deckel von der Topbox abnehmen.
  • Seite 36 E16 Keine Kommunikation zwischen ComfoCool und CC Luxe-Bedienungseinheit. Spannungsversorgung von ComfoD und ComfoCool abschalten. Ist der ComfoCool korrekt Nein angeschlossen? ComfoCool wieder Schaumfront mit an den ComfoD CC Luxe-Bedienungs- anschließen. einheit entfernen. Spannungsversor- gung des ComfoCool ComfoD -Topbox wieder einschalten. nach vorne ziehen.
  • Seite 37 Keine Kommunikation zwischen CC Ease-Bedien- ungseinheit und ComfoD Spannungsversorgung des ComfoD abschalten. Ist die CC Ease-Bedienungs- Nein einheit korrekt angeschlossen? CC Ease-Bedienungs- Die beiden Die Anschlüsse einheit wieder an den Schrauben von der CC Ease- ComfoD anschließen. der ComfoD- Bedienungs- Topbox entfernen.
  • Seite 38 Filter I internes Filter verschmutzt Maximal 4 Sekunden auf auf der CC Ease-Bedienungs- einheit drücken, bis die Warnung verschwindet. Spannungsversorgung des ComfoD abschalten. Handgriffe aus dem ComfoD ziehen. Verschmutzte Filter aus dem ComfoD ziehen. Schieben Sie die neuen (sau-beren) Filter in den ComfoD.

  • Seite 39: Störungen (Oder Probleme) Ohne Meldung

    2.10.4 Störungen (oder Probleme) ohne meldungen Im Folgenden eine Übersicht über Störungen (oder Probleme), bei denen keine Meldung erscheint. Problem / Störung ursache/anzeichen Kontrolle / maßnahme Alles aus Speisespannung Kontrollieren Sie die Sicherung auf der Steuer- platine. ■ Defekte Sicherungen tauschen; ■...

  • Seite 40: Ersatzteile

    2.11 Ersatzteile Im Folgenden eine Übersicht der verfügbaren Ersatzteile für den ComfoD. Nummer Teil Artikelnummer Ventilatoren (links und rechts) 400200010 Steuerplatine 400300010 Luxe-Anschlusseinheit 400300032 Temperaturfühler T1 (Vorwärmer) / T3 (Bypass) 400300030 Temperaturfühler T2 / T4 (Ventilatoren) 400300040 Servomotor und Kabel (für Bypass und Vorwärmer) 400300050 Wärmetauscher 400400013...

  • Seite 41: Schaltplan: Comfod 350 Luxe - Linksseitige Ausführung

    2.12 Schaltplan: ComfoD 350 luxe – lInKSSEITIgE ausführung Zuluft BYP/PIE T1/T3 T2/T4 VENT. (N) Blau (L3) Braun (L2) Schwarz (L1) Grau Display BYP/PIE T1/T3 T2/T4 VENT. RJ45 RS232 Badezimmerschalter Abluft Comm. Basis RS232 - PC Die Anschlüsse der CC Ease- Bedieneinheit müssen gekreuzt...

  • Seite 42: Schaltplan: Comfod 350 Luxe - Rechtsseitige Ausführung

    2.13 Schaltplan: ComfoD 350 luxe – RECHTSSEITIgE ausführung Abluft BYP/PIE T1/T3 T2/T4 VENT. (N) Blau (L3) Braun (L2) Schwarz (L1) Grau Display BYP/PIE T1/T3 T2/T4 VENT. RJ45 RS232 Badezimmerschalter Zuluft Comm. Basis RS232 - PC Die Anschlüsse der CC Ease- Bedieneinheit müssen gekreuzt...

  • Seite 43: Ewg-Konformitätserklärung

    2.14 EWG-Konformitätserklärung Zehnder Group Nederland B.V. Lingenstraat 2 8028 PM Zwolle-NL Tel.: +31 (0)38-4296911 Fax: +31 (0)38-4225694 Handelsregister Zwolle 05022293 EWG-Konformitätserklärung Bezeichnung des Geräts : Wärmerückgewinnungsgeräte: ComfoD 350 Serie Entspricht den Richtlinien : Maschinenrichtlinie (2006/42/EWG) Niederspannungsvorschrift (2006/95/EWG) EMC-Vorschrift (2004/108/EWG) Zwolle, 05. Januar, 2010 Zehnder Group Nederland B.V E.
