2.
Nehmen Sie die Innenhaube von der Unterschale unter Beachtung der in 2.4.1, Abs. 2 gegebenen Erläuterungen
ab.
3.

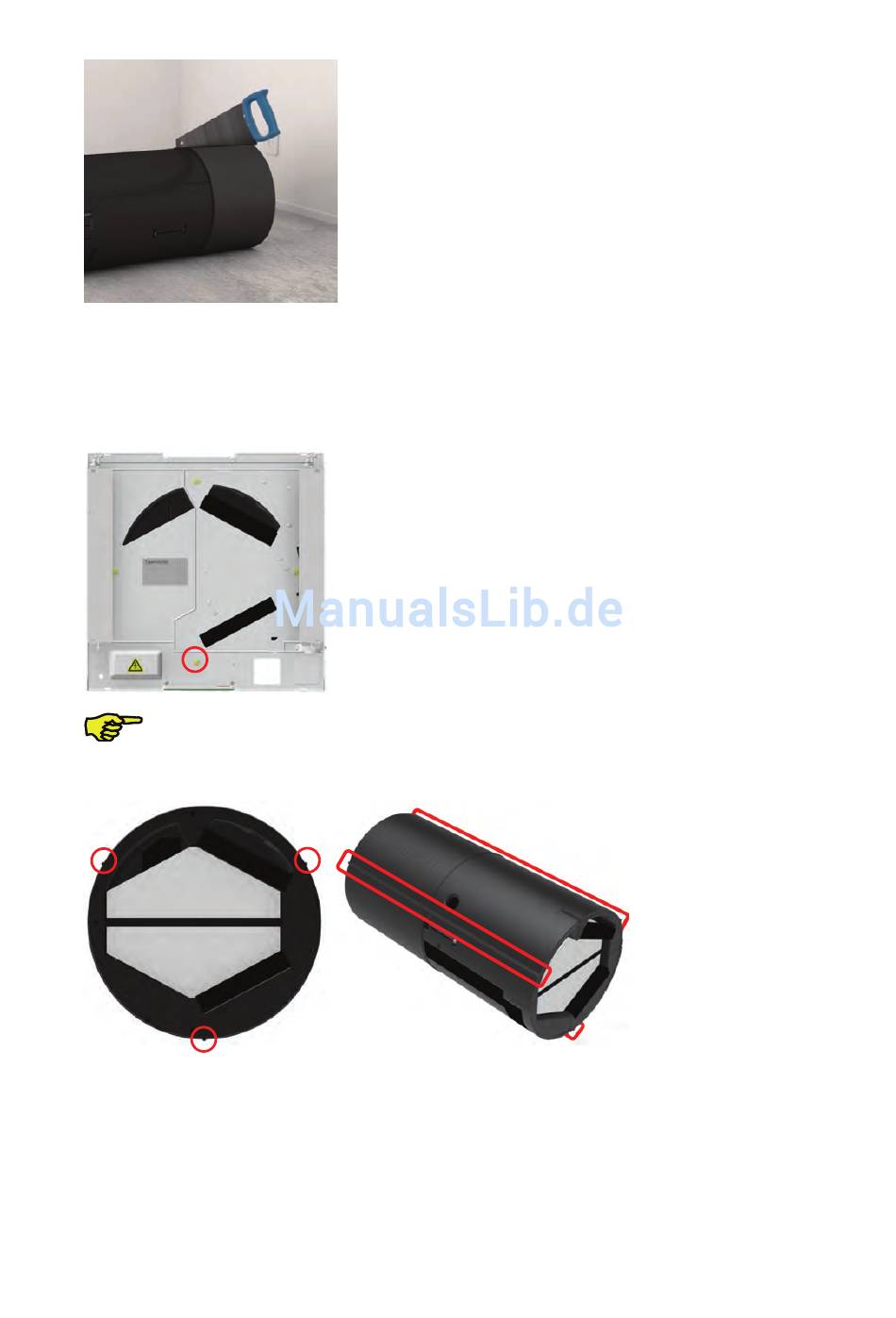

Nehmen Sie die Abdeckung des Elektroanschlusses ab, indem Sie die gelbe PVC-Mutter lösen. Sprühen Sie
Silikonspray auf die Rohrinnenseite des Wandeinbaurohrs und führen Sie das Gerät zusammen mit der Unterschale
Innenhaube unter Beachtung der Lage der Öffnungen für die elektrischen Anschlüsse bis zum Anschlag in das
Wandeinbaurohr ein.
Im Bedarfsfall kann mit geeignetem Werkzeug die 3-fach am EPP-Gehäuse angeordnete, 5 mm
erhabene Zentrierungs-Feder auf das Maß
das Einführen zu erleichtern!
4.
Richten Sie das Gerät in senkrechter Position der seitlichen Luftdurchlassgitter der Innenhaube Unterschale aus
und übertragen Sie das Bohrloch auf die Wand (in Verbindung mit Wandeinbaurohr rund) bzw. auf das EPP-
Gehäuse des Wandeinbaurohrs quadratisch.
∅
300 des EPP-Grundkörpers abgetragen werden, um
DE
17
