3.

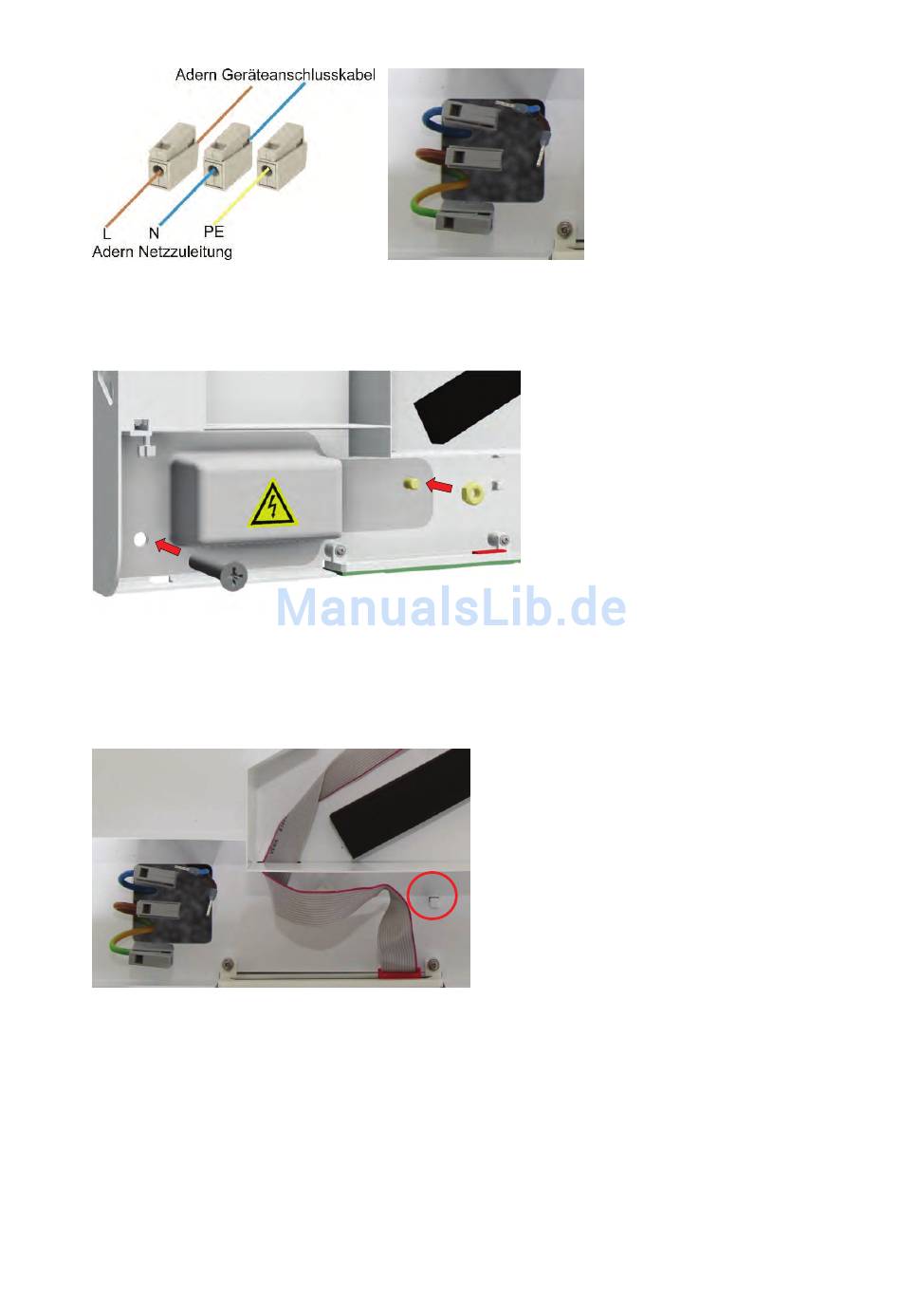

Verlegen Sie die Klemmverbindungen platzsparend und geordnet, so dass ein problemloses Montieren des
Kunststoffgehäuses zur Abdeckung des Elektroanschlusses gegeben ist.
4.
Montieren Sie das Kunststoffgehäuse zur Abdeckung des Elektroanschlusses und fixieren Sie dieses rechtsseitig
mit der gelben PVC-Mutter und linksseitig mit der vorgesehenen Schraube zur Fixierung des Gerätes an der Wand.
3.2.4.2
Internes Bedienteil umsetzen
Je nach Wandeinbauhöhe des Lüftungsgerätes kann das Bedienteil für eine optimale Zugänglichkeit wahlweise oben oder
unten an der Innenhaube Unterschale positioniert werden.
Das Umsetzen kann bei abgenommener Innenhaube Oberschale wie folgt vorgenommen werden:
1.
Nehmen Sie das Flachbandkabel im Anschlussbereich der Bedienfolie aus der Kabelfixierung
2.
Ziehen Sie die Bedienfolie vorsichtig an den beiden seitlichen, formschlüssigen Fixierungen vom Bedienteilträger
ab, und führen Sie zur besseren Handhabbarkeit die Bedienfolie mit dem noch angeschlossenen Flachbandkabel
aus dem Bedienteilträger.
DE
.
19
