MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN
9 MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN (ORTHOGO-
NAL)
Obwohl das Betondeckungsmessgerät über eine automatische Bestimmungsfunktion (siehe
Seite 26) verfügt, ist eine separate orthogonale Durchmesserbestimmung zur präzisen Messung
von Stabdurchmessern integriert.
Die orthogonale Durchmesserbestimmung ist dazu gedacht den Durchmesser eines (einzelnen)
Bewehrungsstabes zu bestimmen. Obwohl die Bedeckung auch angezeigt wird, sollte diese nicht
für Messungen verwendet werden.
Die orthogonale Durchmesserbestimmung kann bei größeren Tiefen eingesetzt werden als die
automatische Bestimmung.
Die folgenden Kapitel beschreiben wie man die orthogonale Durchmesserbestimmung nutzt.
9.1 Bevor Sie anfangen
•
Benutzen Sie der richtigen Messköpf?
Siehe "Messköpf", Seite 56.
•
In welcher Maßeinheiten möchten Sie messen?
Siehe "EINSTELLUNGEN", Seite 15.
9.2 Vorgehensweise
1. Schließen Sie der Messköpf an das Betondeckungsmessgerät an.
2. Schalten Sie das Gerät ein.
3. Stellen Sie sicher, dass sich das Gerät im Deckungsmodus
MENÜ / GERÄT MODUS / BETONDICKE
Stellen Sie das Messgerät auf Null.
4. Stellen Sie das Messgerät auf Ortung
EINSTELLEN / ORTUNG

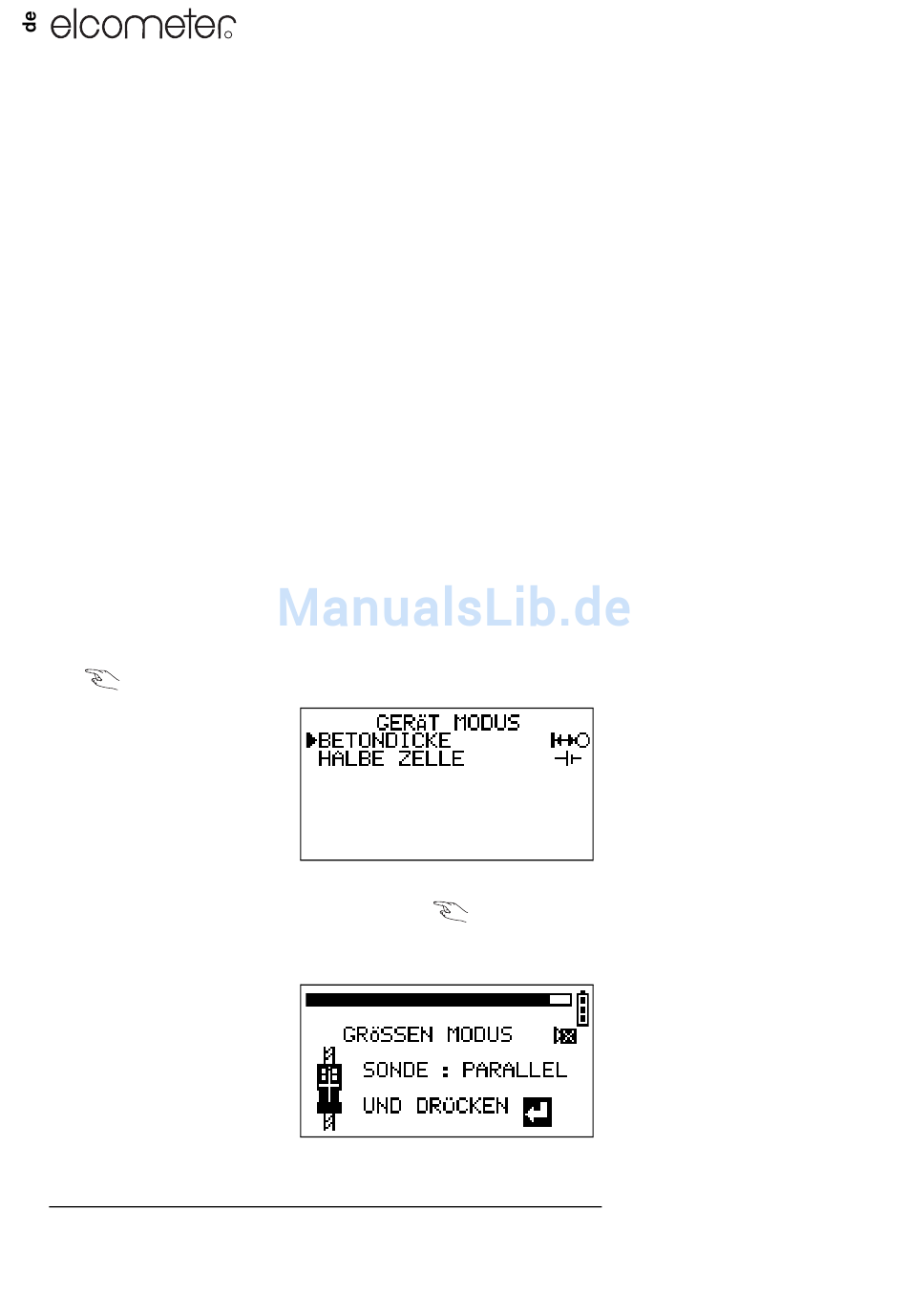

5. Drücken Sie die GRÖßEN-Funktionstaste. Folgende Anzeige erscheint:
6. Stellen Sie die Empfindlichkeit ein - Siehe "Einstellen der Empfindlichkeit", Seite 35.
w.
Messgerätemodus - nur für Elcometer 331 Modell BH verfügbar.
28
R
(
ORTHOGONAL
w
befindet.
MENÜ / EINSTELLUNGEN / SIGNALTON
)
