8.) Zoomfaktor
9.) Oberer Grenzwert
10.) Unterer Grenzwert
11.) Einheiten
12.) Betondeckung/Spannung (V)
13. Losbereich
Verwenden Sie die Pfeile um den Cursor um die Anzeige zu bewegen: während der Cursor sich
bewegt wird der gegenwärtige Speicherplatz und der Messwert in der rechten oberen Ecke des
Displays angezeigt.
Verwenden Sie die Zoom-Taste um interessante Bereiche zu vergrößern.
Drücken Sie ENTER [ ] um die Graustufen anzuzeigen.

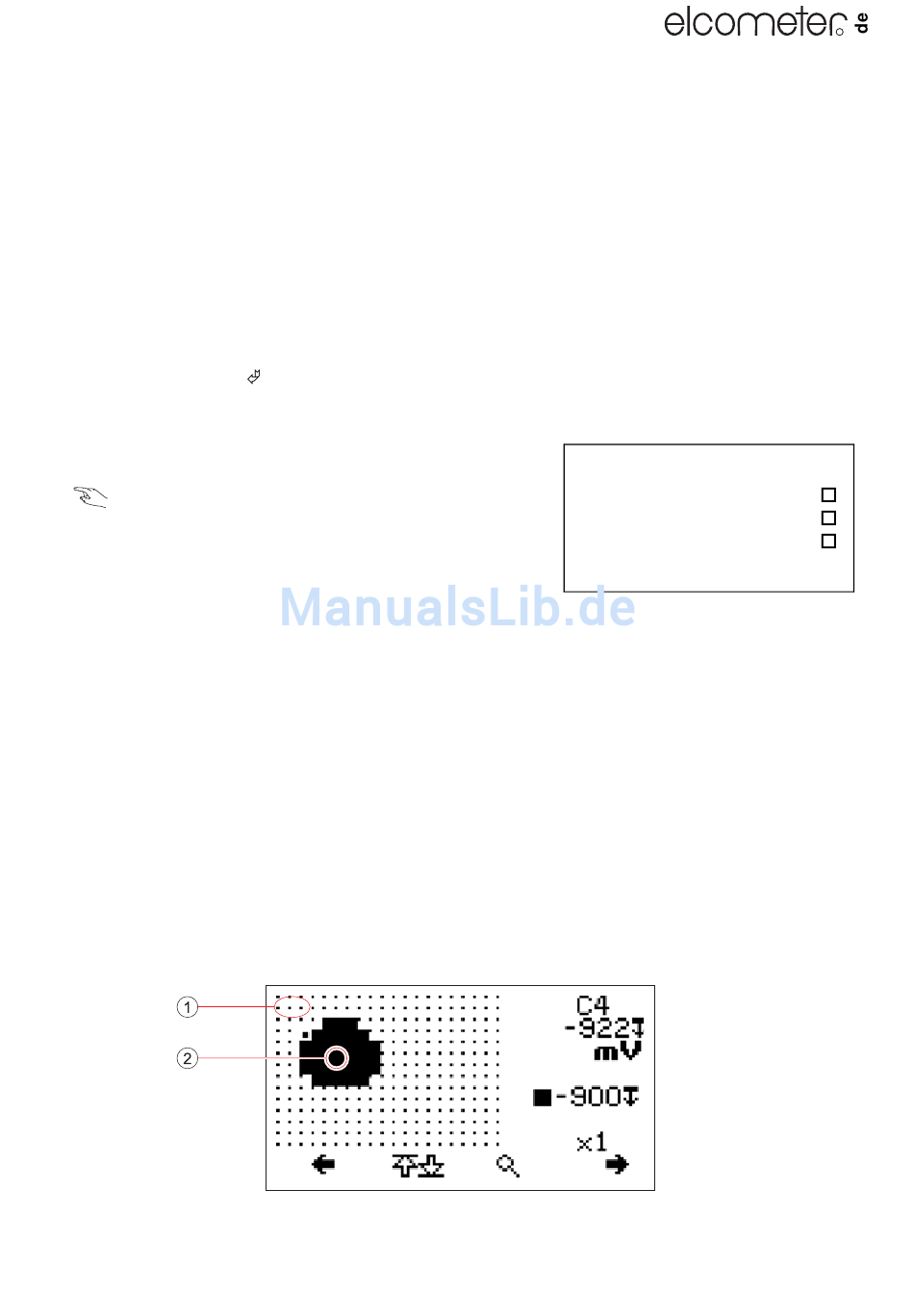

16.2 Grafik Optionen

Verwenden Sie dieses Menü um zu wählen wie
Messwerte angezeigt werden sollen.
MENÜ/DATENLOGGER/GRAFIK OPTIONEN
Graustufen Min./Max:
• Schwarz ist auf den niedrigsten Messwert eingestellt.
• Weiß ist auf den höchsten Messwert eingestellt.
• Mesungen zwischen diesen Min./Max. Werten werden in verschiedenen Grautönen angezeigt.
Graustufen Grenzwerte:
• Schwarz ist auf den unteren Losgrenzwert eingestellt.
• Weiß ist auf den oberen Losgrenzwert eingestellt.
• Messungen zwischen diesen Grenzwerten werden in Graustufen angezeigt.
Werden keine Grenzwerte festgelegt, werden die höchsten und niedrigsten Messwerte in dem Los
in schwarz bzw. weiß dargestellt.
Anzeige Grenzschwelle
Eine Grenzschwelle wird von dem Anwender festgelegt. Alle Werte unterhalb dieser Schwelle
werden in schwarz dargestellt, alle darüber in weiß.
Schwelle Einstellen:
Legen Sie Schwellenwerte für die Betondeckung (mm oder inch) und Halbzelle (in mV) fest. Diese
Schwellen werden in alle Lose übertragen und sind von anderen Grenzwerten unabhängig.
G
RAFISCHE
ANZEIGEOPTIONEN
GRAUSTUFE MIN/MAX
GRAUSTUFE GRENZWERTE
ANZEIGE SCHWELLE
SCHWELLE EINSTELLEN
R
L
OSE
