MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN
7. Bestimmen Sie die exakte Lage und Ausrichtung des Bewehrungsstabes mit Hilfe der Töne,
der LED-Leuchte und der Anzeige - Siehe "Ortung von Bewehrungsstäben", Seite 18.
8. Positionieren Sie der Messköpf parallel und genau über dem Stab (Abb. 16). Das Tonsignal/
Signalstärkenanzeige haben ein Maximum erreicht.

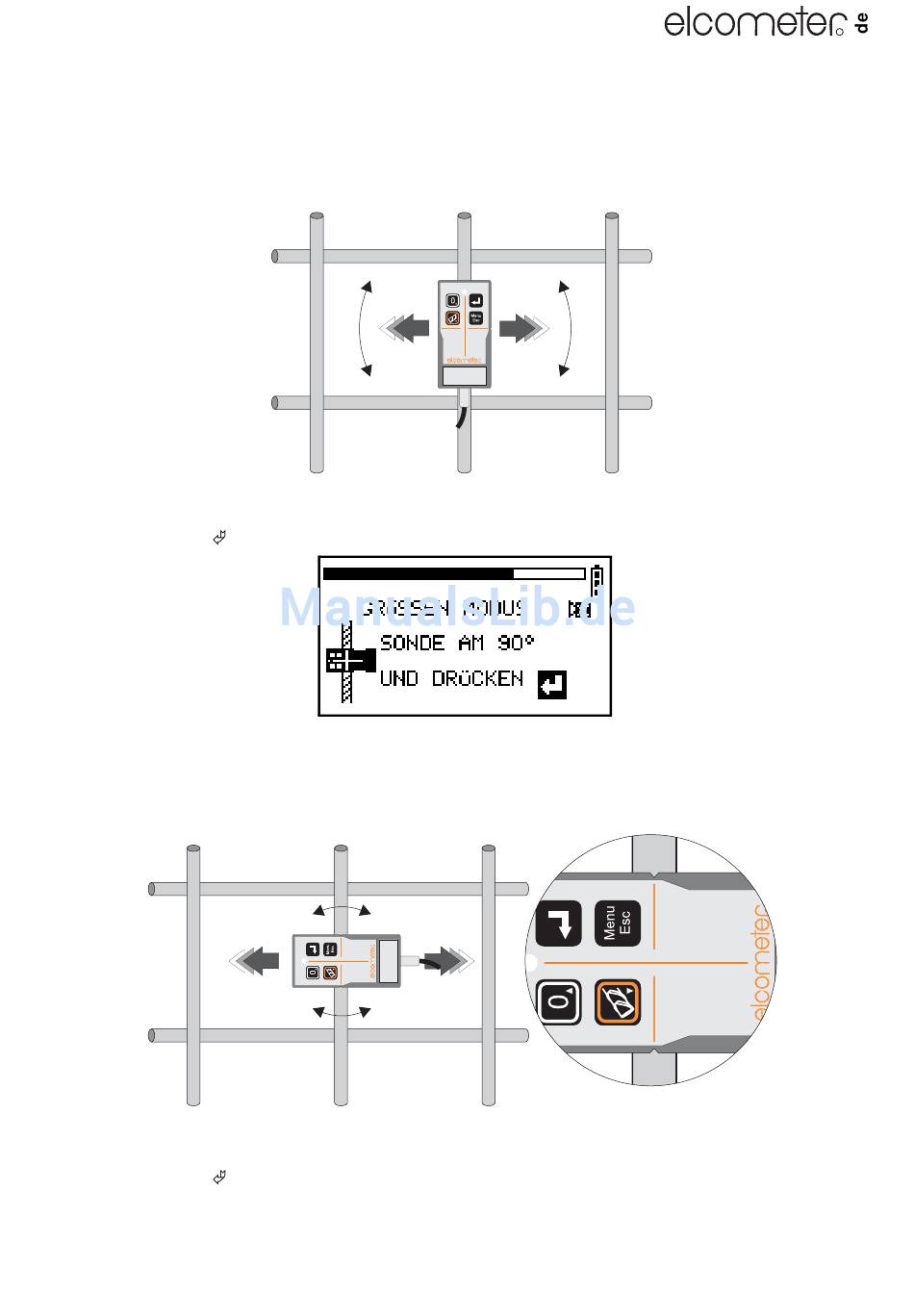

Abb. 16. Messköpf liegt parallel und genau über einem Stab
9. Drücken Sie [ ]. Die Anzeige zeigt folgendes Bild:
10. Drehen Sie der Messköpf bis sie 90° (orthogonal) zum Stab liegt. Benutzen Sie die
Einkerbungen an der Seite und die aufgedruckten Linien auf dem Tastenfeld des Messköpf um
sie auszurichten (Abb. 17). Das Tonsignal/Signalstärkenanzeige ereichen ein Minimum wenn
der Messköpf 90° zum Stab liegt und die Einkerbungen genau über dem Stab liegen.
11. Drücken Sie [ ] wenn der Messköpf genau auf den Stab ausgerichtet ist.
Das Bedeckungsmessgerät zeigt jetzt die Bedeckung und den Durchmesser des Stabes an.
Abb. 17. Messköpf ist um 90° gedreht
R
(
)
ORTHOGONAL
