• Einmal - wenn Messwert abgelegt wird.
• Zweimal - wenn Messwert in die letzte Speicherstelle einer Reihe abgelegt wird.
• Dreimal - wenn Messwert in die letzte Speicherstelle eines Speichergitters abgelegt wird.
• Dreimal (höherer Ton) - wenn eine Messung außerhalb der eingestellten Grenzen
( MENÜ / EINSTELLUNGEN / GRENZEN EINSTELLEN ).

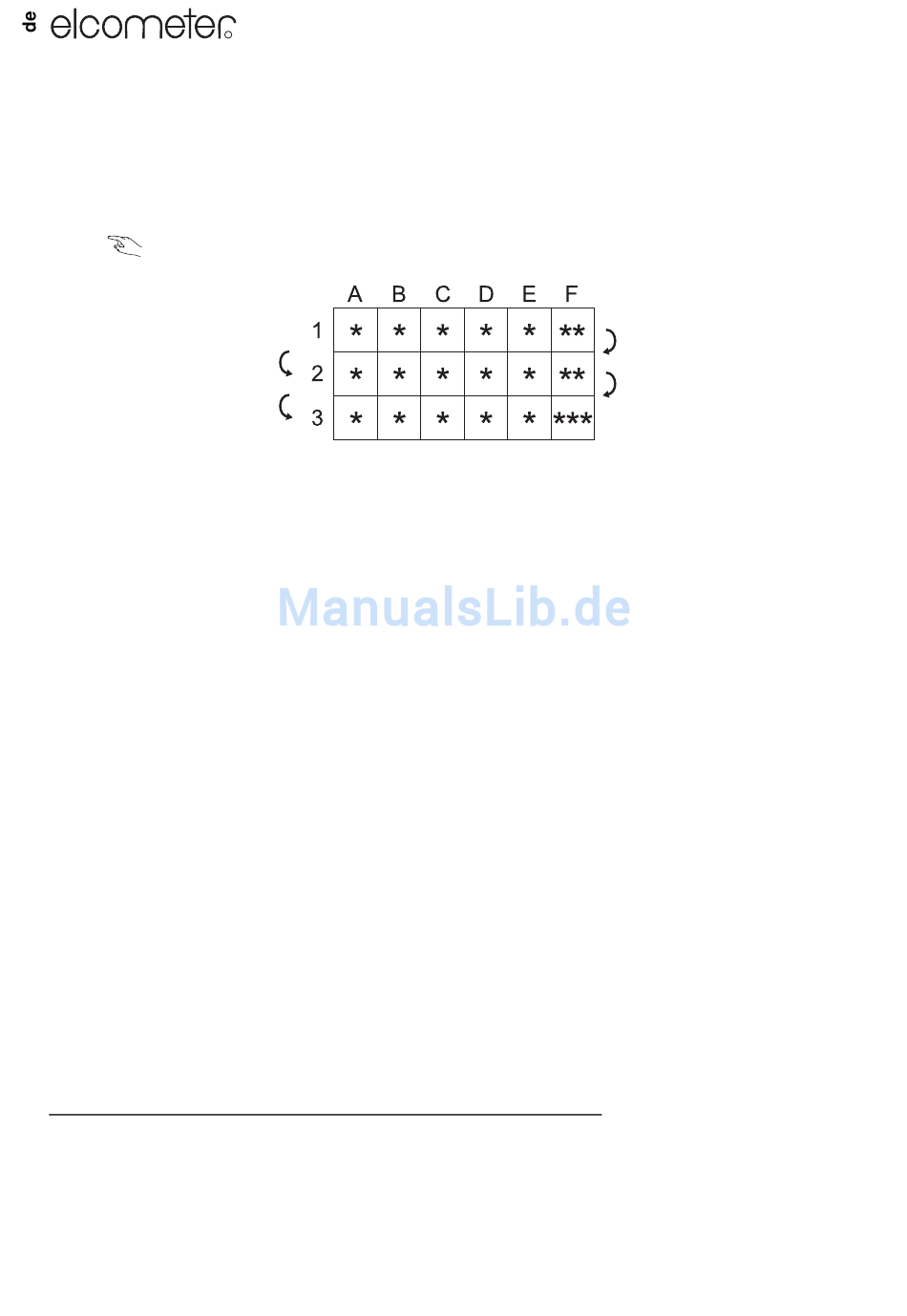

Abb. 21. Pieptöne (*) und Sprünge auf einer 6x3 Matrix

10.4 Messung Zelle-zu-Zelle Statt Zelle-zu-Stab

In manchen Fällen ist es nicht möglich einen direkten Anschluss an eine Bewehrung zu
ermöglichen. In diesem Fall ist es möglich, zwei Halbzellensonden mit den Anschlüssen des
Elcometer 331 zu verbinden. Eine Sonde wird fest auf dem Beton positioniert und die andere über
dem Beton bewegt. Auf diese Weise kann die Oberfläche „vermessen" werden.
Wird diese Methode verwendet, kann der Absolutwert der Bewehrung zu der Betonhalbzelle nicht
gemessen werden. Durch den Wechsel von einem Punkt auf der Oberfläche zu einem anderen
können aber die Unterschiede gemessen und dann interpretiert werden.

11 SIGNALTON- / ORTUNGSMODUS

Hinweis : Die Einstellungen im "Signalton" Menü sind geeignet für Messungen der Betondicke - sie
werden bei der Halbzellenmessung nicht beeinflusst.
Ihr Betondeckungsmessgerät zeigt die Präsenz eines Bewehrungsstabes audiovisuell an:
• Die Anzeige zeigt die Präsenz eines Verstärkungsstabes in Form einer Signalstärkenanzeige
und einem Wert für die Bedeckung an.
• Die LED-Leuchte in den Messköpf fängt an zu leuchten, wenn sie sich einem
Bewehrungsstab nähert. Die Leuchtintensität nimmt zu, je näher Sie an den Stab kommen.
• Obwohl die Anzeige und die LED-Leuchte wichtig sind, können Sie sich jedoch auch auf die
Töne die das Gerät über einen eingebauten Lautsprecher von sich gibt verlassen. Sie sind der
Hauptanhaltspunkt für das Vorhandensein eines Bewehrungsstabes.
Ihr Betondeckungsmessgerät verfügt über drei Signalton-/Ortungsmodi: Ortung, Maxpip™ und
Unterdeckung.
z. Üblicherweise wird ein niedriger Grenzwert als Schwelle gewählt welcher eine potenzielle Korrosion
anzeigt, z.B. -350 mV. Niedriegere Messwerte (negativere) als diese lösen dann einen Warnton aus und
werden entsprechend in der Statistik und/oder dem Los gekennzeichnet.
aa. Üblicherweise wird ein niedriger Grenzwert als Schwelle gewählt welcher eine potenzielle Korrosion
anzeigt, z.B. -350 mV. Niedriegere Messwerte (negativere) als diese lösen dann einen Warnton aus und
werden entsprechend in der Statistik und/oder dem Los gekennzeichnet.
