Leistungsanschlüsse und Verdrahtung
ACHTUNG
Die nachfolgenden Empfehlungen für die Installation beziehen sich auf TN und TT Netze. Für den
Anschluss an das IT Netz gibt es einen speziellen Abschnitt in dieser Anleitung.
Andernfalls können Bediener verletzt werden oder Geräte beschädigt werden
Die Verdrahtung und weitere regelmäßige Prüfungen dürfen erst 10 Minuten nach der Trennung
vom Netz erfolgen. Vor dem Abnehmen der Frontabdeckung ist sicher zu stellen, dass die rote LED
für den Zwischenkreis erloschen ist. Danach sind folgende Messungen durchzuführen:
• Messung an den Ausgangsklemmen zwischen U, V, W und dem Gehäuse. Die Spannung ist 0V.
• Messung der Zwischenkreisanschlüsse "+" und "-" und Gehäuse. Die Spannung ist kleiner 30V/DC.
Andernfalls besteht Gefahr eines elektrischen Stromschlags
Die Ein- und Ausgangsklemmen sind gemäß folgenden Zeichnungen beschriftet:
Die Kabel für den Anschluss an die Eingangsklemmen L1, L2 L3 und PE (Netz) sowie die
Ausgangsklemmen U, V, W und PE (Motor) müssen durch die dafür vorgesehenen Metallplatten an der
Unterseite des Frequenzumrichters geführt werden. Die Gitter dürfen nicht angebohrt oder mechanisch
verändert werden, dadurch ann die Kühlleistung vermindert werden.
Die vordere Platte ist für die Motorkabel, die hintere für die Netzzuleitung. Diese werden nicht vorgebohrt
ausgeliefert, da die Durchmesser aufgrund nationaler Vorschriften variieren können. Jede Leitung muss
mit einer eigenen Verschraubung befestigt sein um eine sichere Zugentlastung der Kabel zu erhalten und
vor Staub oder Verschmutzung zu schützen.
Alle Ein- und Ausgangsklemmen sind aus verzinntem Kupfer. Sind diese vor der Installation oxidiert, so
können sich die Klemmen durch eine schlechte Verbindung erwärmen. Zur Vermeidung wird empfohlen
die Anschlüsse und Kontake mit Ethanol zu reinigen und entsprechend den Vorgaben für die
Kabelauswahl fortzufahren.
ACHTUNG
Die Anzahl der verwendeten Kabel (U,V,W, PE) zum Motor, sollte mit der Anzahl der verwendeten IGBT's
übereinstimmen, je IGBT's Brücke ein Kabelstrang.
32
LEISTUNGSANSCHLÜSSE

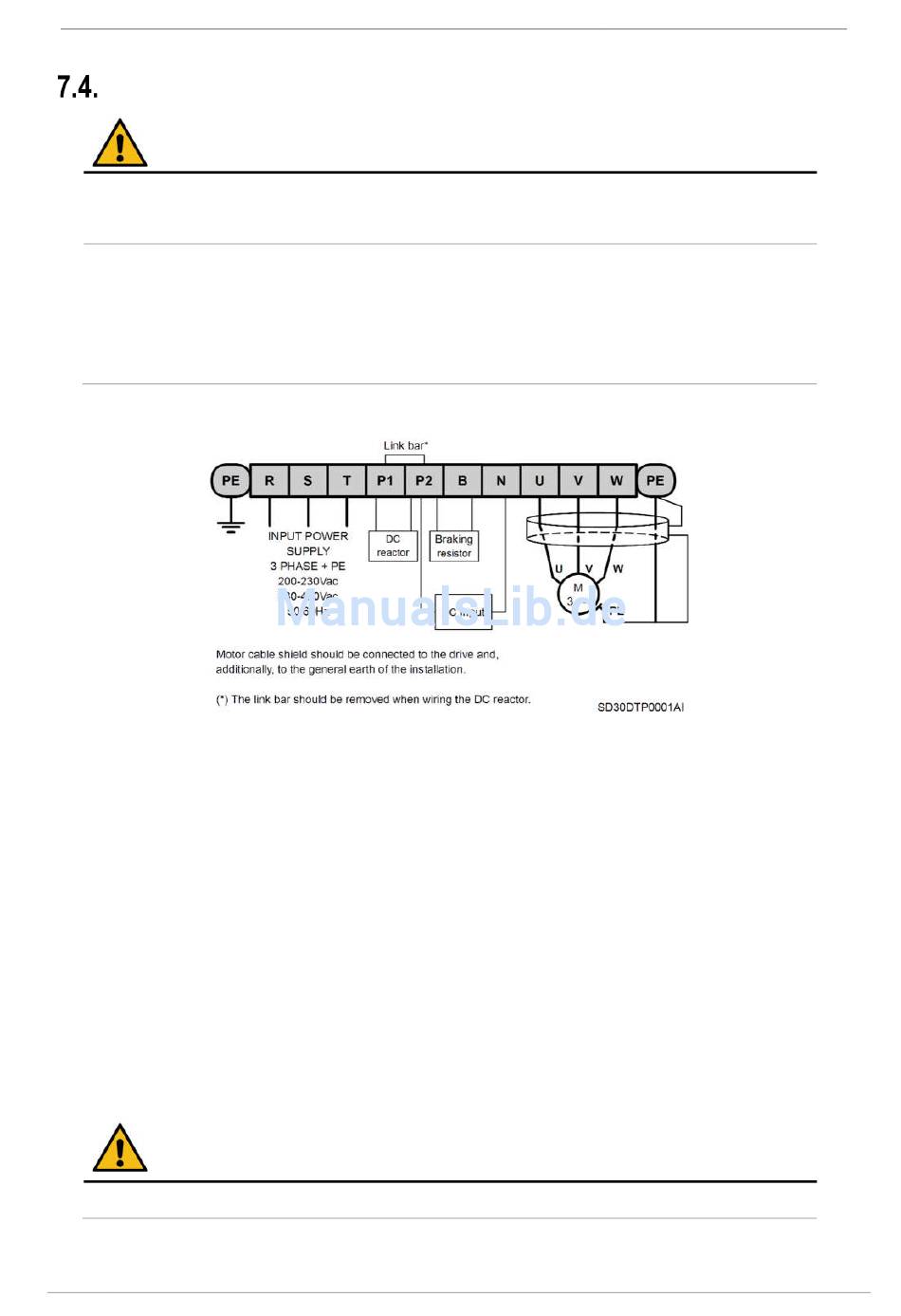

Abbildung 7.3 Leistungsverdrahtung
SD300 SERIE
