Gehäusegröße 4
Eingangsspannung
200-240 V/AC
380-480 V/AC
[1] Integrieter EMV Filter Klasse C3
W1 W2 H1
160,0 137,0 232,0
Gehäusegröße 5
Eingangsspannung
200-240 V/AC
380-480 V/AC
[1] Integrieter EMV Filter Klasse C3
W1 W2 H1
180,0 157,0 290,0
Phasen
[1]
3 SD303022F , SD304022
3 SD301642F [1] , SD302342F
Abmessungen in mm
H2 H3
216,5 10,5

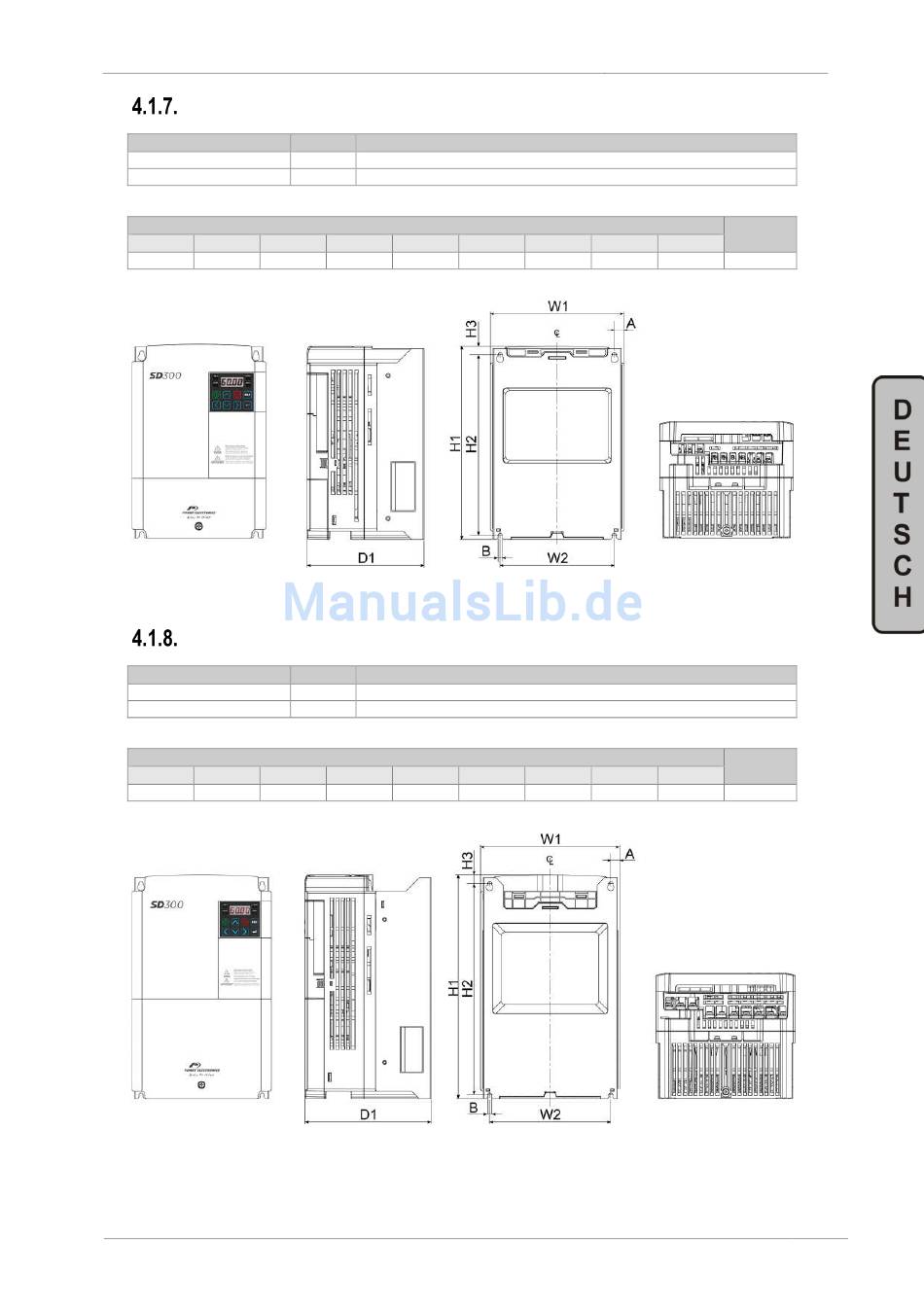

Abbildung 4.7: Abmessungen Gehäusegröße 4
Phasen
3 SD305622
3 SD303042F [1] , SD303842F
Abmessungen in mm
H2 H3
274,0 11,3
Abbildung 4.8: Abmessungen Gehäusegröße 5
Typ
[1]
D1 A B
140,0 5,0 5,0
Typ
[1]
D1 A B
163,0 5,0 5,0
SD300 SERIE
Gewicht in
kg
Ø
3,3
Gewicht in
kg
Ø
4,8
