Die vordere Platte ist für die Motorkabel, die hintere für die Netzzuleitung. Diese werden nicht vorgebohrt
ausgeliefert, da die Durchmesser aufgrund nationaler Vorschriften variieren können. Jede Leitung muss
mit einer eigenen Verschraubung befestigt sein um eine sichere Zugentlastung der Kabel zu erhalten
und vor Staub oder Verschmutzung zu schützen.

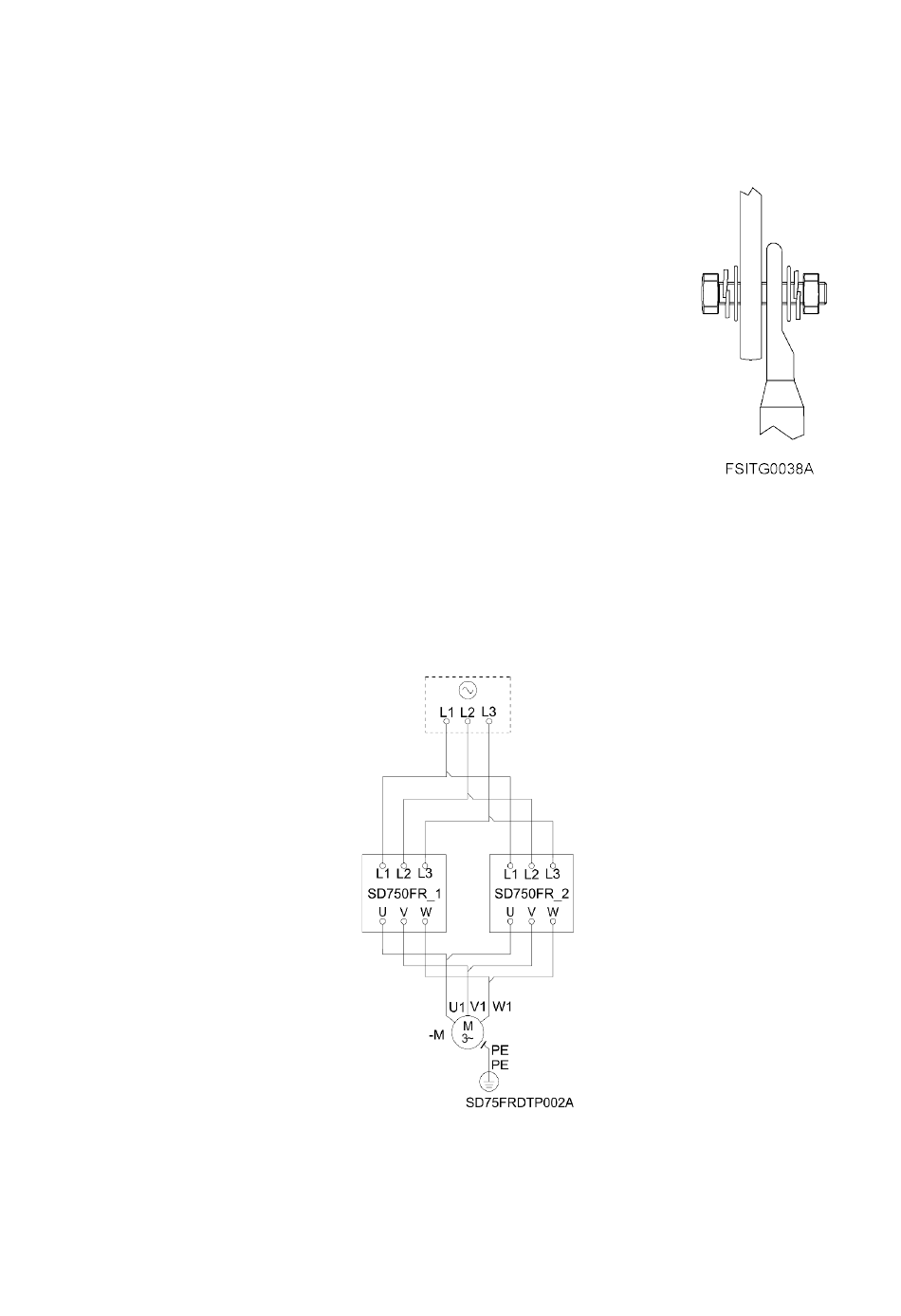

Alle Ein- und Ausgangsklemmen sind aus verzinntem Kupfer. Sind diese vor der
Installation oxidiert, so können sich die Klemmen durch eine schlechte Verbindung
erwärmen. Zur Vermeidung wird ein Vorgehen entsprechend den nachfolgenden
Schritten empfohlen:
Es werden verzinkte Kabelschuhe mit einem Innendurchmesser von min. 10.5 mm

empfohlen.
Es sind verzinkte Verschraubungen M10 zu verwenden, welche mit einem

Drehmoment von 40Nm angezogen werden. Die Verschraubungen sind nach einer
Woche auf festen Sitz zu prüfen.
Die Anzahl der Anschlüsse ist abhängig von der Größe des Frequenzumrichters,

siehe Kapitel Leistungsverdrahtung.
Vor dem Anschluss der Kabel ist die Oberfläche mit Ethanol zu reinigen.

Die Verschraubung ist mit Unterlegscheiben und Federringen auf beiden Seiten zu

sichern.
Die Schützkontakte sollen aus Kupfer oder Aluminium sein und bei den Antrieben bis 500V/AC

Netzspannung für 600V/AC ausgelegt sein. Für 525V/AC und 690V/AC Phase gegen Phase wird die
Auslegung für 1kV empfohlen.
Leistungsanschlüsse für die Baugrößen 9, 10 und 11
Die Baugrößen 9-11 müssen gemäß nachfolgender Zeichnung angeschlossen werden.
Verdrahtung der Leistungsanschlüsse mit 2 Modulen für die Baugrößen 9 bis 11.
