Kühlung
Die Wärmequellen im Geräteinneren sind der Inverterteil (IGBT's), der Gleichrichter und der
Eingangsfilter. Der Wirkungsgrad des SD300 liegt bei über 98% bei Nennlast, so dass in etwa 3%
Verlustleistung abgeführt werden müssen.
Der Frrequenzumrichter verfügt über mindestens 1 Lüfter zur Kühlung (Das Kühlsystem kann je nach
Größe leicht variieren). Die erwärme Luft strömt oben aus dem Frequenzumrichter.

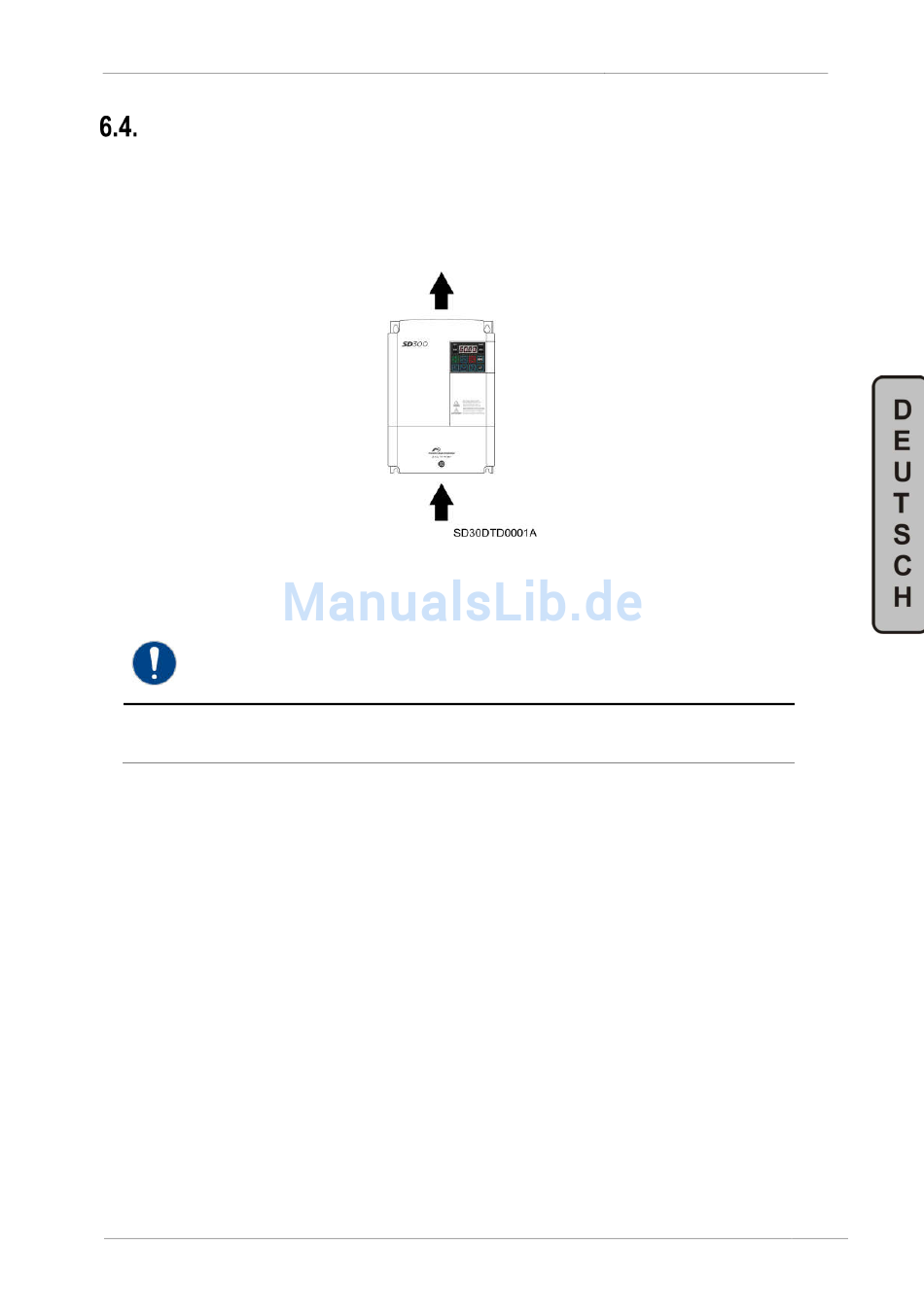

Abbildung 6.4 Kühl-Luftströmung im Frequenzumrichter
Es ist möglich die Kühllüfter während des Betriebs zu tauschen. Dazu müssen die
Befestigungsschrauben an den Ecken der Lüfterabdeckung gelöst werden und der Steckverbinder gelöst
werden.
ANMERKUNG
Die Luftein- und Auslässe müssen entsprechend frei von Material oder Gegenständen sein, da dies die
Kühlung des Gerätes reduzieren würde.
